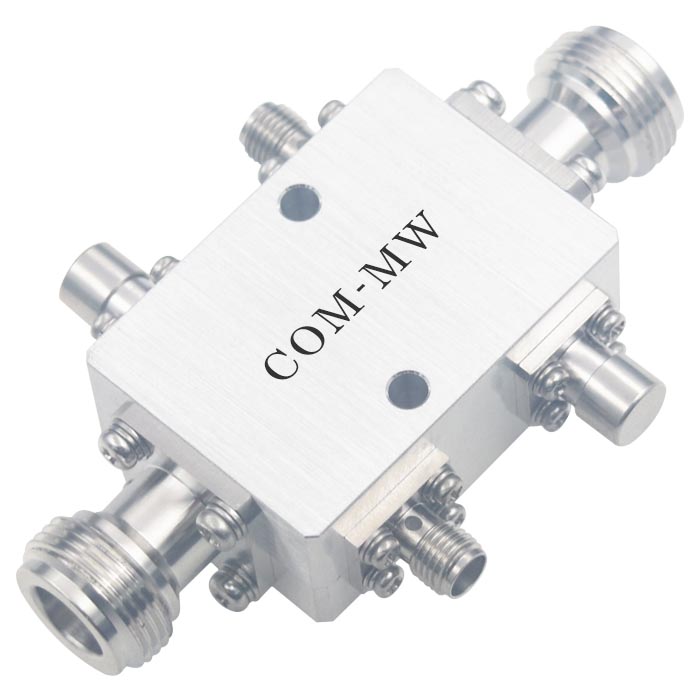

2~6GHz, 耦合度20dB, N, SMA, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 0.38 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 耦合平坦度 | ±0.7 | dB | ||
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.4 |

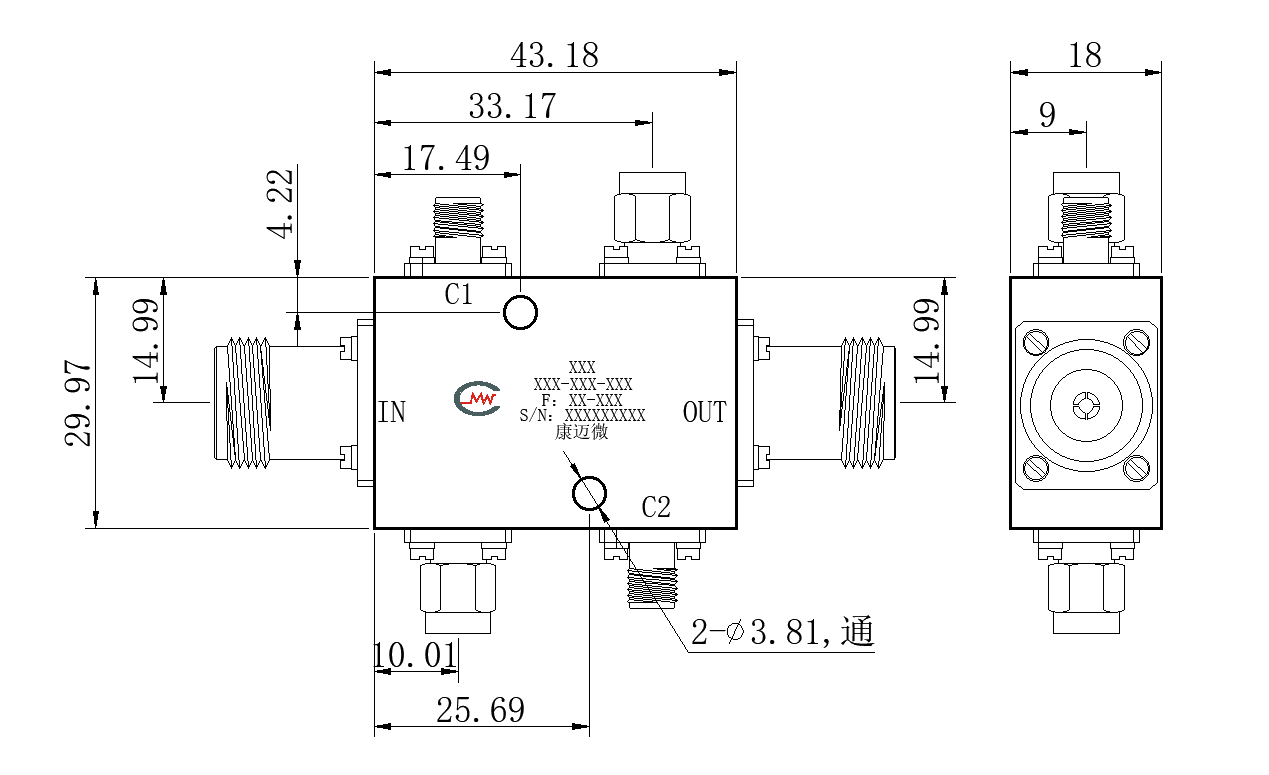

| 接口形式1 | N -F |
| 接口形式2 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 输入端口 | IN(N-F) | --- |
| 输出端口 | OUT(N-F) | --- |
| 耦合端口 | C1,C2(SMA-F) | --- |

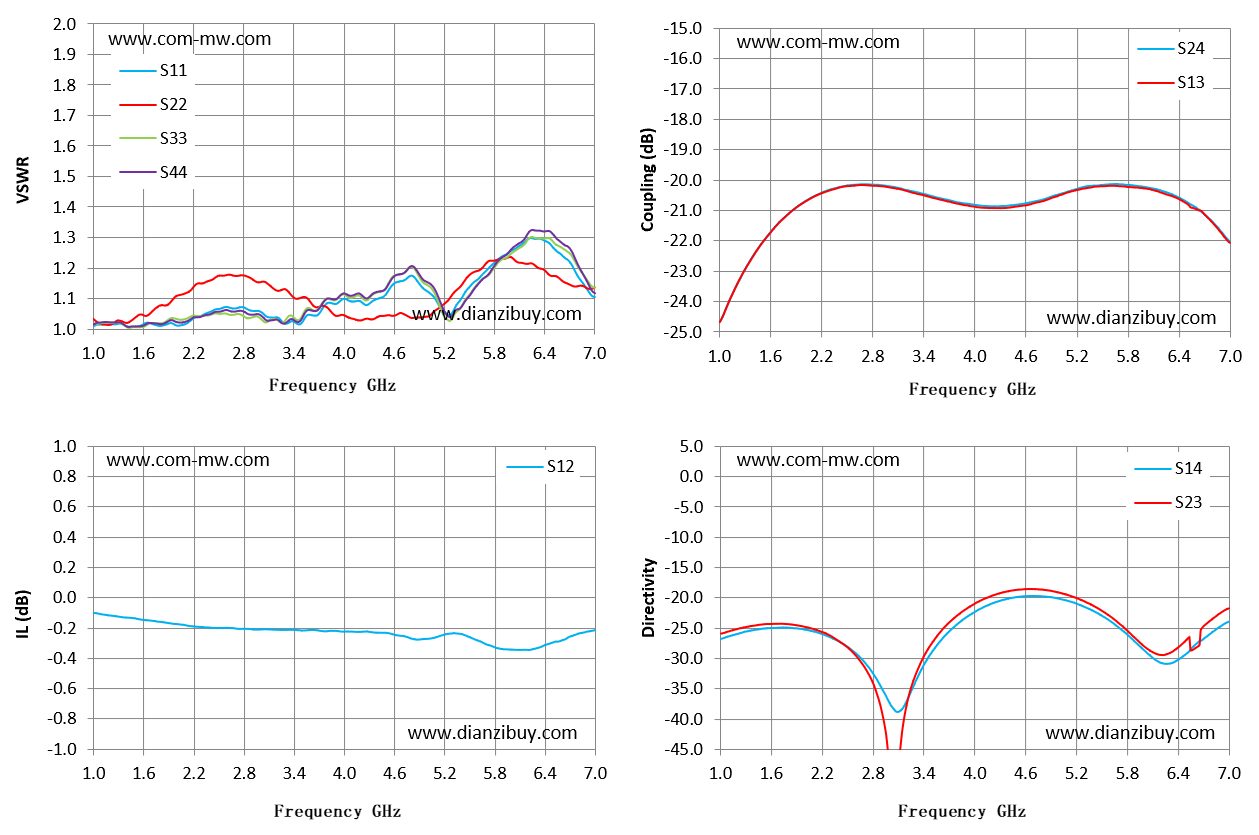

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|
| 1 | 1.01 | -0.1 | -24.71 | -25.89 |
| 1.43 | 1.01 | -0.13 | -22.39 | -24.5 |
| 1.86 | 1.01 | -0.17 | -21.03 | -24.44 |
| 2.29 | 1.04 | -0.19 | -20.37 | -26.17 |
| 2.71 | 1.07 | -0.2 | -20.17 | -31.44 |
| 3.14 | 1.04 | -0.21 | -20.32 | -42.17 |
| 3.57 | 1.05 | -0.22 | -20.63 | -26.04 |
| 4 | 1.1 | -0.22 | -20.88 | -20.99 |
| 4.43 | 1.1 | -0.23 | -20.91 | -18.82 |
| 4.86 | 1.17 | -0.28 | -20.66 | -18.74 |
| 5.29 | 1.05 | -0.24 | -20.29 | -20.55 |
| 5.71 | 1.19 | -0.31 | -20.21 | -24.23 |
| 6.14 | 1.28 | -0.35 | -20.36 | -29.16 |
| 6.57 | 1.25 | -0.29 | -20.92 | -28.64 |
| 7 | 1.11 | -0.22 | -22.07 | -21.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
