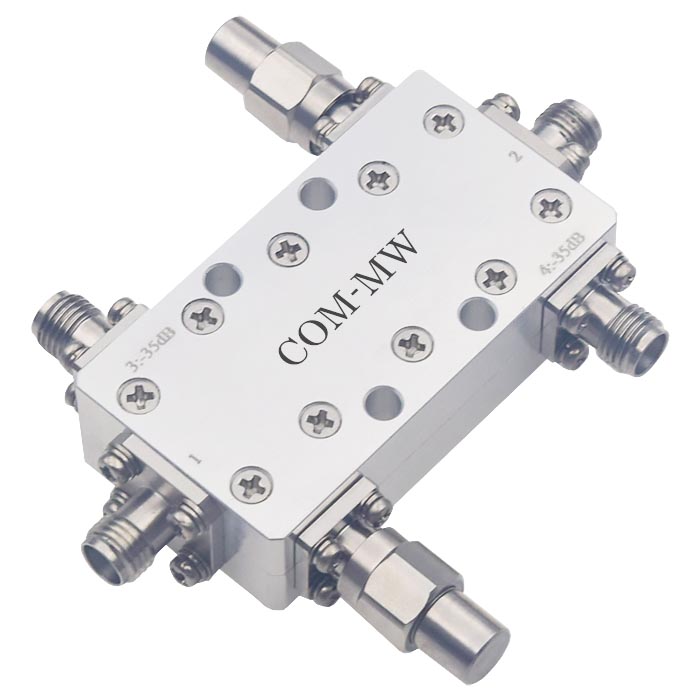

2~18GHz, 耦合度 30dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

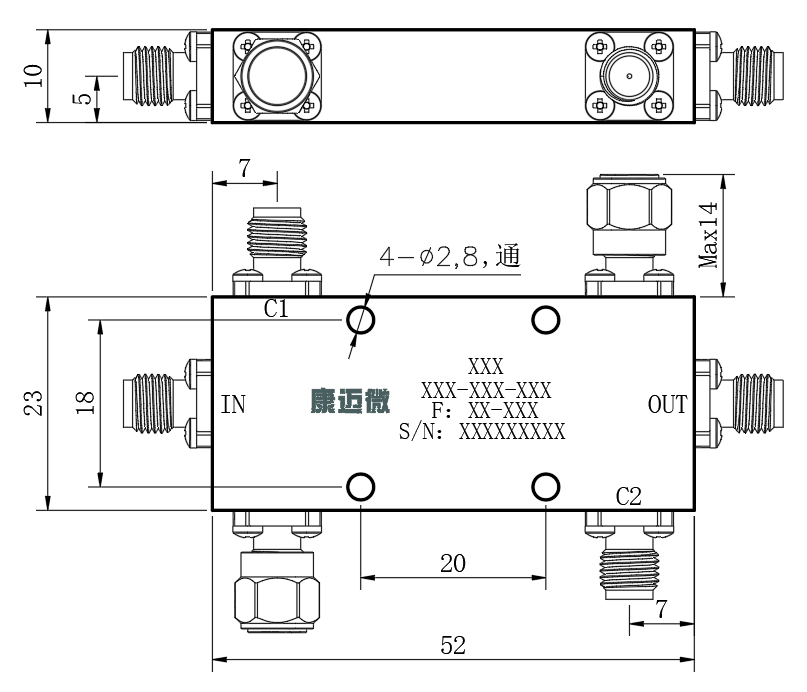

| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | C1 | C2 |

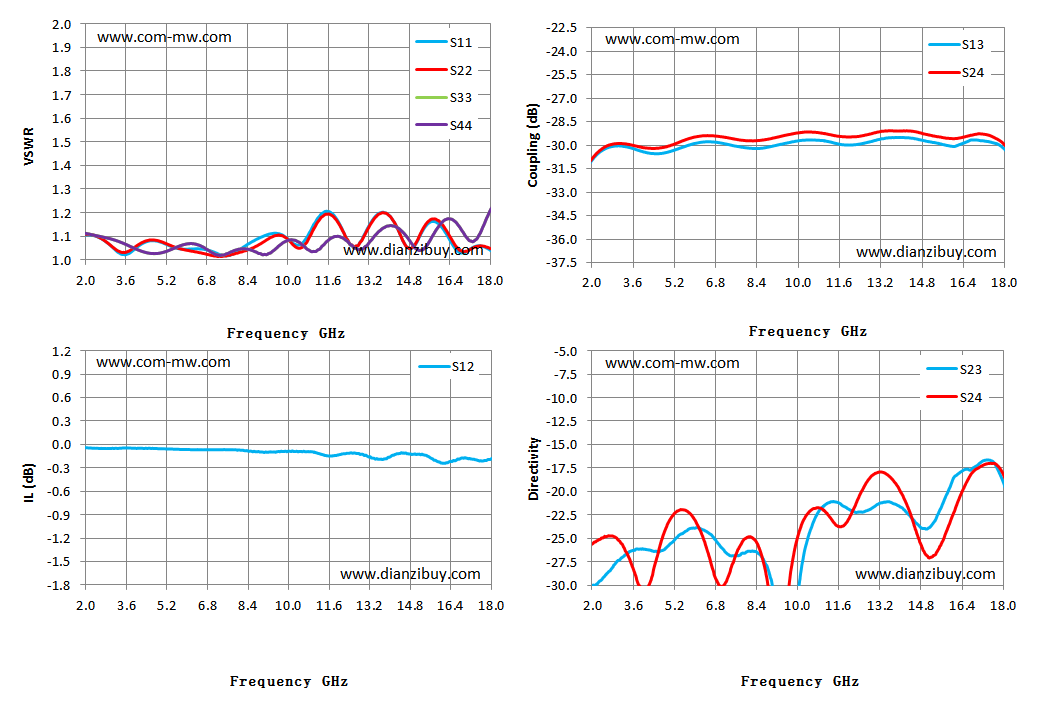

| Frequency GHz | S11 驻波 | S33 驻波 | S44 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S23 方向性 | S24 方向性 |
| 2.00 | 1.11 | 1.11 | 1.11 | -0.04 | -30.98 | -30.89 | -30.08 | -25.61 |
| 3.14 | 1.05 | 1.08 | 1.08 | -0.05 | -30.05 | -29.89 | -27.10 | -25.56 |
| 4.29 | 1.07 | 1.03 | 1.03 | -0.05 | -30.52 | -30.20 | -26.27 | -29.53 |
| 5.43 | 1.06 | 1.05 | 1.05 | -0.06 | -30.18 | -29.78 | -24.58 | -21.98 |
| 6.57 | 1.05 | 1.06 | 1.06 | -0.07 | -29.78 | -29.39 | -24.50 | -27.03 |
| 7.71 | 1.02 | 1.03 | 1.03 | -0.07 | -30.09 | -29.66 | -26.86 | -26.07 |
| 8.86 | 1.09 | 1.03 | 1.03 | -0.10 | -30.12 | -29.61 | -28.33 | -30.11 |
| 10.00 | 1.09 | 1.08 | 1.08 | -0.09 | -29.72 | -29.21 | -31.52 | -24.92 |
| 11.14 | 1.17 | 1.04 | 1.04 | -0.11 | -29.76 | -29.30 | -21.31 | -22.31 |
| 12.29 | 1.10 | 1.08 | 1.08 | -0.11 | -29.95 | -29.45 | -22.25 | -21.24 |
| 13.43 | 1.18 | 1.10 | 1.10 | -0.19 | -29.55 | -29.09 | -21.14 | -18.10 |
| 14.57 | 1.08 | 1.11 | 1.11 | -0.11 | -29.60 | -29.15 | -23.26 | -23.90 |
| 15.71 | 1.16 | 1.10 | 1.10 | -0.19 | -29.99 | -29.54 | -20.89 | -24.87 |
| 16.86 | 1.03 | 1.13 | 1.13 | -0.17 | -29.67 | -29.31 | -17.45 | -17.84 |
| 18.00 | 1.04 | 1.21 | 1.21 | -0.18 | -30.26 | -29.97 | -18.95 | -18.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
