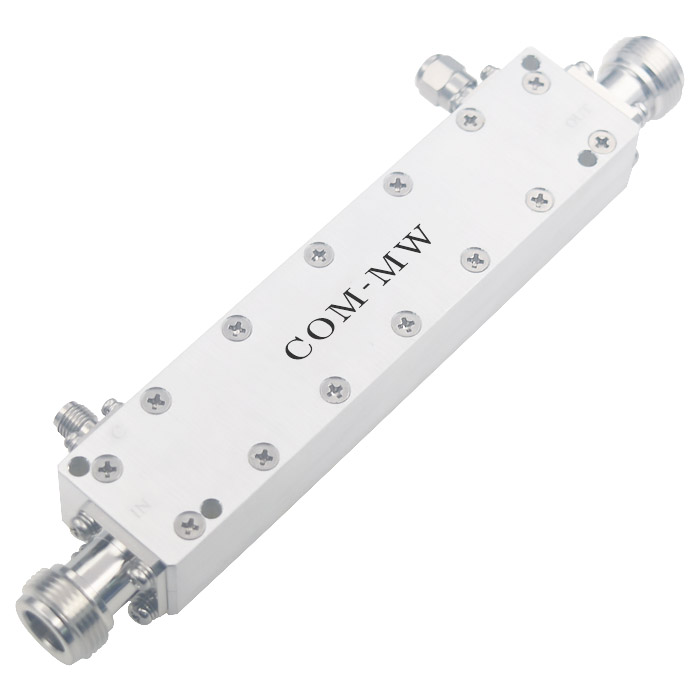

420~450MHz, 耦合度30dB, N, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 420 | ~ | 450 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 30 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 500W设计保证；峰值功率10KW |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满足ROHS标准 |

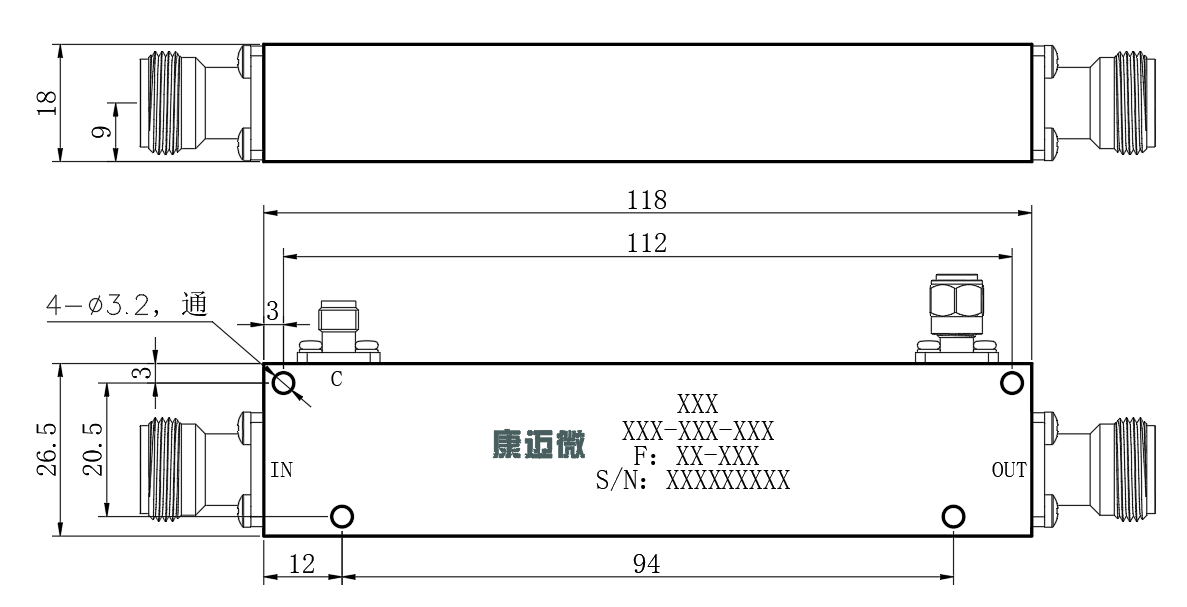

| 输入端口 | IN（N-K） | --- |
| 输出端口 | OUT（N-K） | --- |
| 耦合端口 | C（SMA-K） | --- |

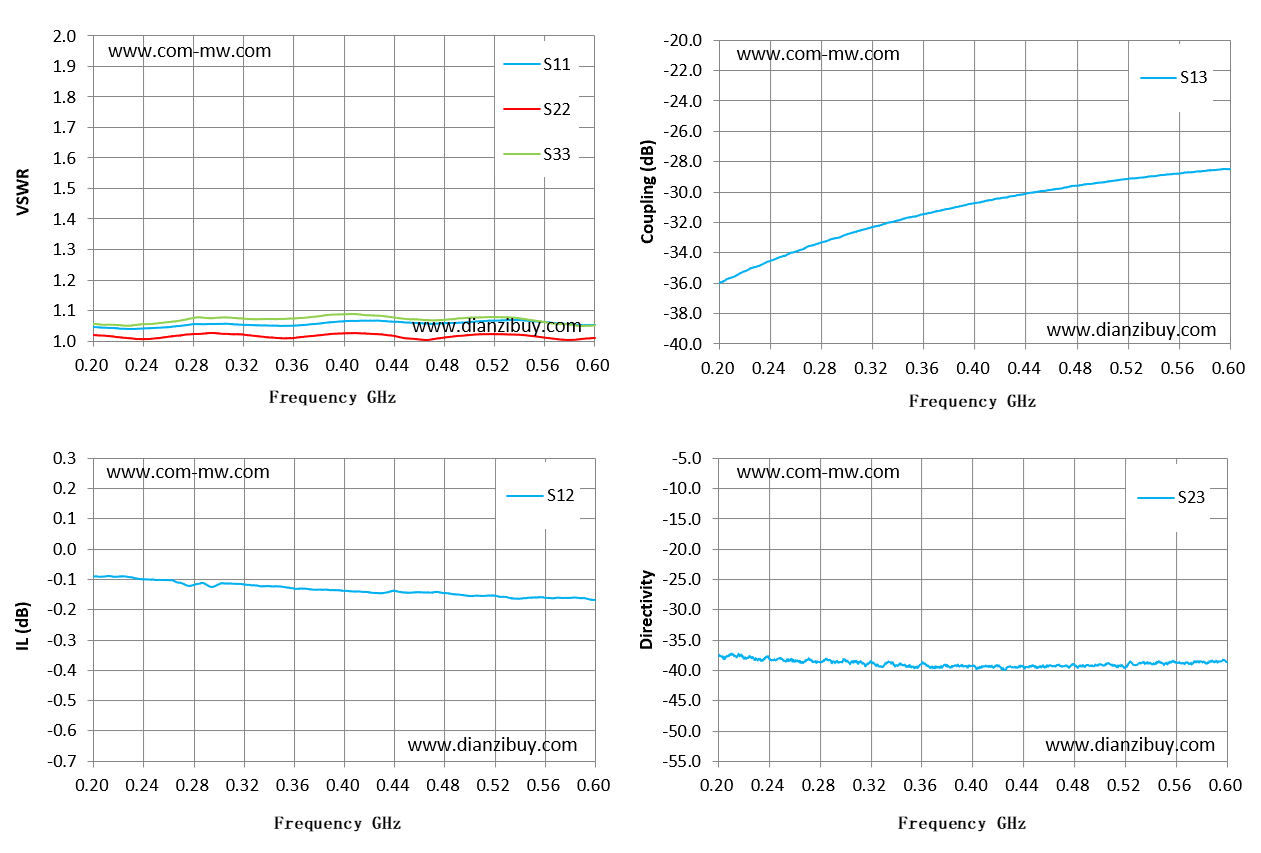

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|
| 0.2 | 1.05 | -0.09 | -36 | -37.58 |
| 0.23 | 1.04 | -0.09 | -34.91 | -38.07 |
| 0.26 | 1.05 | -0.1 | -33.94 | -38.47 |
| 0.29 | 1.06 | -0.12 | -33.06 | -38.44 |
| 0.31 | 1.06 | -0.11 | -32.55 | -38.77 |
| 0.34 | 1.05 | -0.12 | -31.88 | -39.04 |
| 0.37 | 1.05 | -0.13 | -31.28 | -39.31 |
| 0.4 | 1.07 | -0.14 | -30.74 | -39.19 |
| 0.43 | 1.07 | -0.15 | -30.28 | -39.29 |
| 0.46 | 1.06 | -0.14 | -29.87 | -39.15 |
| 0.49 | 1.06 | -0.15 | -29.48 | -39.05 |
| 0.51 | 1.07 | -0.15 | -29.25 | -39.11 |
| 0.54 | 1.07 | -0.16 | -28.97 | -38.75 |
| 0.57 | 1.06 | -0.16 | -28.7 | -38.84 |
| 0.6 | 1.05 | -0.17 | -28.49 | -38.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
