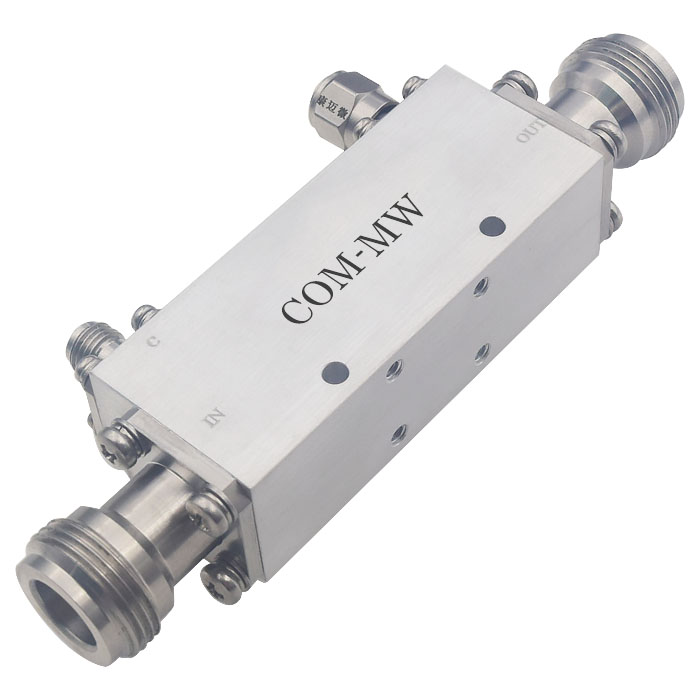

0.6~8GHz, 耦合度 30dB, N, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.6 | ~ | 8 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 耦合度 | 28.8 | 30 | 31.2 | dB |
| 方向性 | 12 | 15 | dB | |
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.35 |
| 主线接口形式 | N -F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

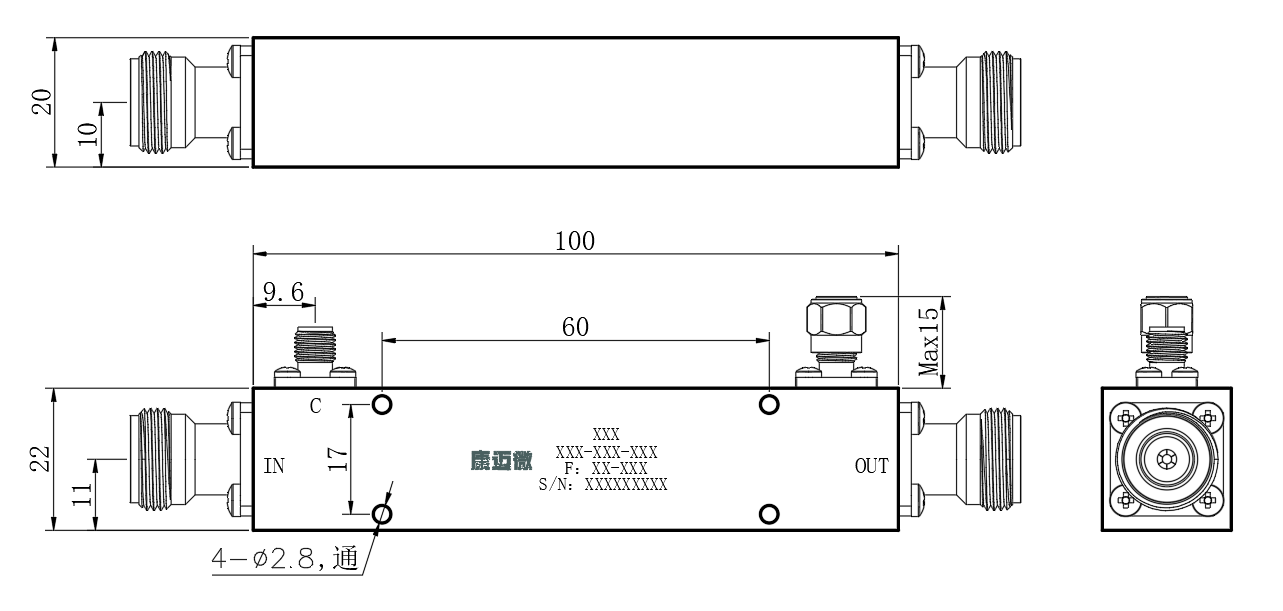

| 输入端口 | IN | N-F |
| 输出端口 | OUT | N-F |
| 耦合端口 | C | SMA-F |
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.01 | 1.03 | -0.01 | -52.25 | -12.13 |
| 0.64 | 1.02 | 1.03 | 1.14 | -0.12 | -30.34 | -25.39 |
| 1.29 | 1.04 | 1.04 | 1.09 | -0.17 | -30.63 | -26.54 |
| 1.93 | 1.05 | 1.05 | 1.11 | -0.21 | -30.32 | -31.26 |
| 2.57 | 1.03 | 1.03 | 1.08 | -0.24 | -30.54 | -24.22 |
| 3.21 | 1.02 | 1.03 | 1.15 | -0.27 | -30.07 | -30.54 |
| 3.86 | 1.03 | 1.01 | 1.08 | -0.29 | -30.54 | -24.31 |
| 4.50 | 1.03 | 1.01 | 1.10 | -0.31 | -30.29 | -30.43 |
| 5.14 | 1.07 | 1.05 | 1.13 | -0.33 | -30.69 | -32.09 |
| 5.79 | 1.11 | 1.11 | 1.11 | -0.35 | -30.40 | -36.16 |
| 6.43 | 1.07 | 1.07 | 1.12 | -0.35 | -30.67 | -20.88 |
| 7.07 | 1.03 | 1.07 | 1.13 | -0.34 | -30.44 | -20.44 |
| 7.71 | 1.14 | 1.12 | 1.10 | -0.34 | -30.78 | -20.31 |
| 8.36 | 1.14 | 1.12 | 1.04 | -0.32 | -30.75 | -20.43 |
| 9.00 | 1.02 | 1.05 | 1.01 | -0.29 | -30.57 | -18.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
