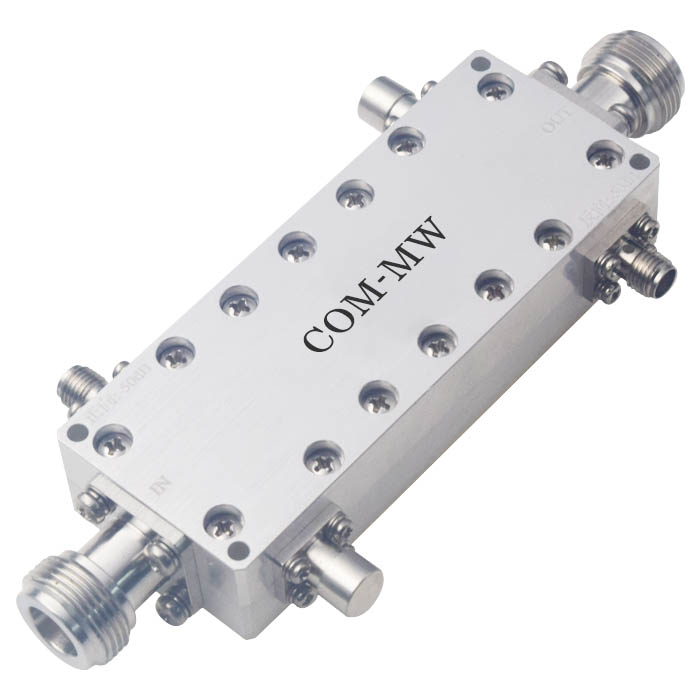

0.6~8GHz, 耦合度 30dB, N, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.6 | ~ | 8 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 28.8 | 30 | 31.2 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.35 |
| 主线接口形式 | N -F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

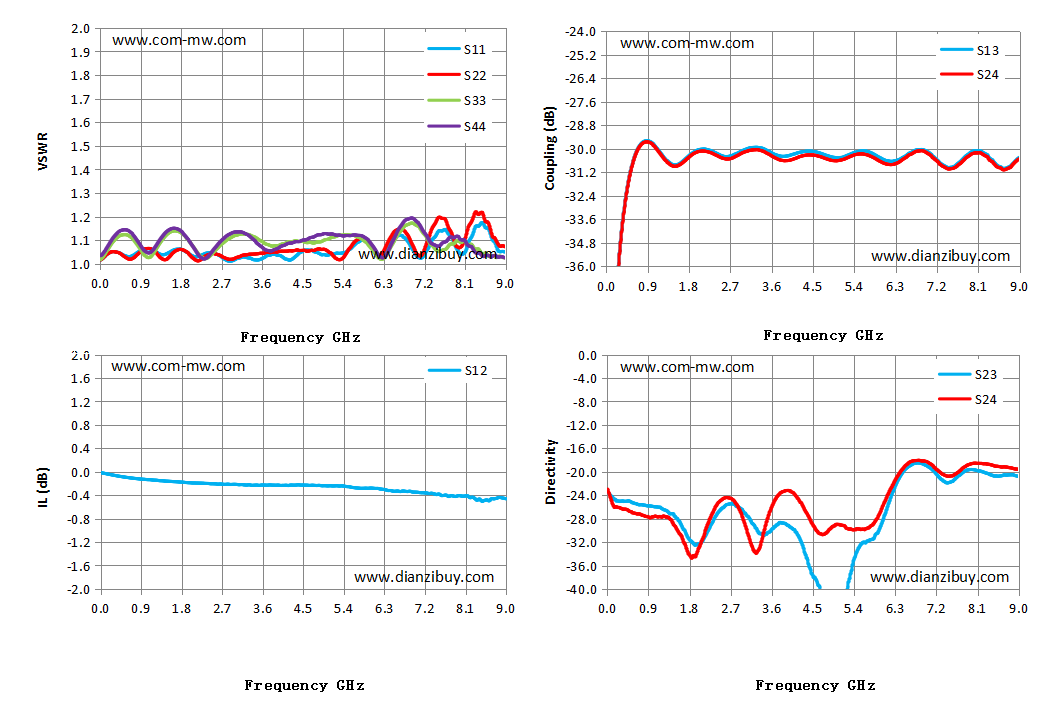

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S23 方向性 | S24 方向性 |
| 0.01 | 1.02 | 1.02 | 1.02 | 1.03 | -0.02 | -56.51 | -56.51 | -23.46 | -22.95 |
| 0.64 | 1.03 | 1.02 | 1.12 | 1.14 | -0.10 | -30.27 | -30.31 | -25.50 | -27.21 |
| 1.29 | 1.04 | 1.04 | 1.08 | 1.09 | -0.15 | -30.52 | -30.59 | -26.62 | -27.71 |
| 1.93 | 1.05 | 1.05 | 1.11 | 1.11 | -0.19 | -30.15 | -30.23 | -32.56 | -34.46 |
| 2.57 | 1.04 | 1.04 | 1.06 | 1.07 | -0.21 | -30.40 | -30.51 | -25.92 | -24.48 |
| 3.21 | 1.03 | 1.04 | 1.13 | 1.13 | -0.23 | -29.94 | -30.06 | -29.01 | -33.35 |
| 3.86 | 1.04 | 1.05 | 1.08 | 1.06 | -0.23 | -30.39 | -30.61 | -28.75 | -23.36 |
| 4.50 | 1.05 | 1.06 | 1.10 | 1.10 | -0.23 | -30.14 | -30.33 | -37.67 | -28.99 |
| 5.14 | 1.04 | 1.04 | 1.11 | 1.13 | -0.24 | -30.44 | -30.57 | -43.94 | -29.14 |
| 5.79 | 1.10 | 1.11 | 1.11 | 1.12 | -0.28 | -30.24 | -30.43 | -31.56 | -29.16 |
| 6.43 | 1.09 | 1.10 | 1.06 | 1.07 | -0.32 | -30.50 | -30.61 | -20.60 | -19.90 |
| 7.07 | 1.03 | 1.04 | 1.16 | 1.17 | -0.36 | -30.29 | -30.36 | -19.33 | -18.64 |
| 7.71 | 1.14 | 1.17 | 1.07 | 1.10 | -0.42 | -30.68 | -30.77 | -20.59 | -19.89 |
| 8.36 | 1.16 | 1.22 | 1.06 | 1.05 | -0.49 | -30.51 | -30.61 | -20.46 | -18.74 |
| 9.00 | 1.05 | 1.07 | 1.03 | 1.03 | -0.46 | -30.44 | -30.52 | -20.81 | -19.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
