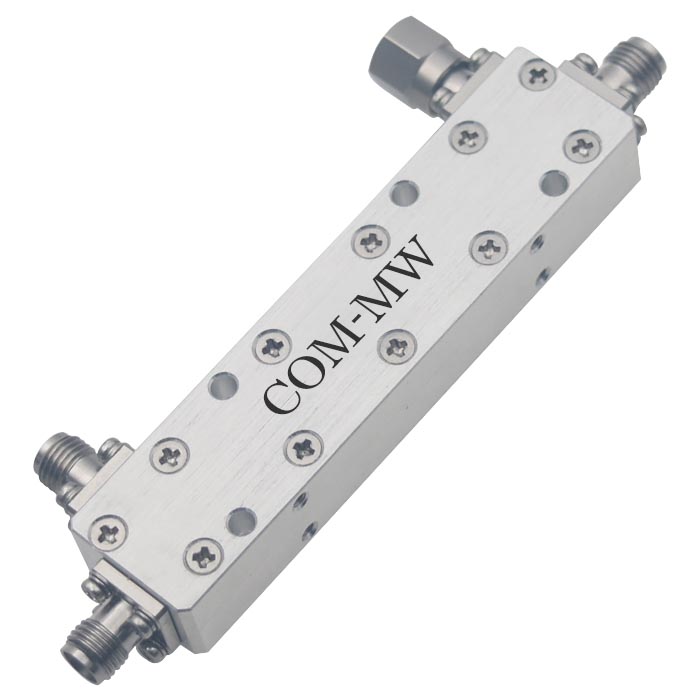

1~18GHz, 耦合度 30dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 耦合度 | 28.5 | 30 | 31 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

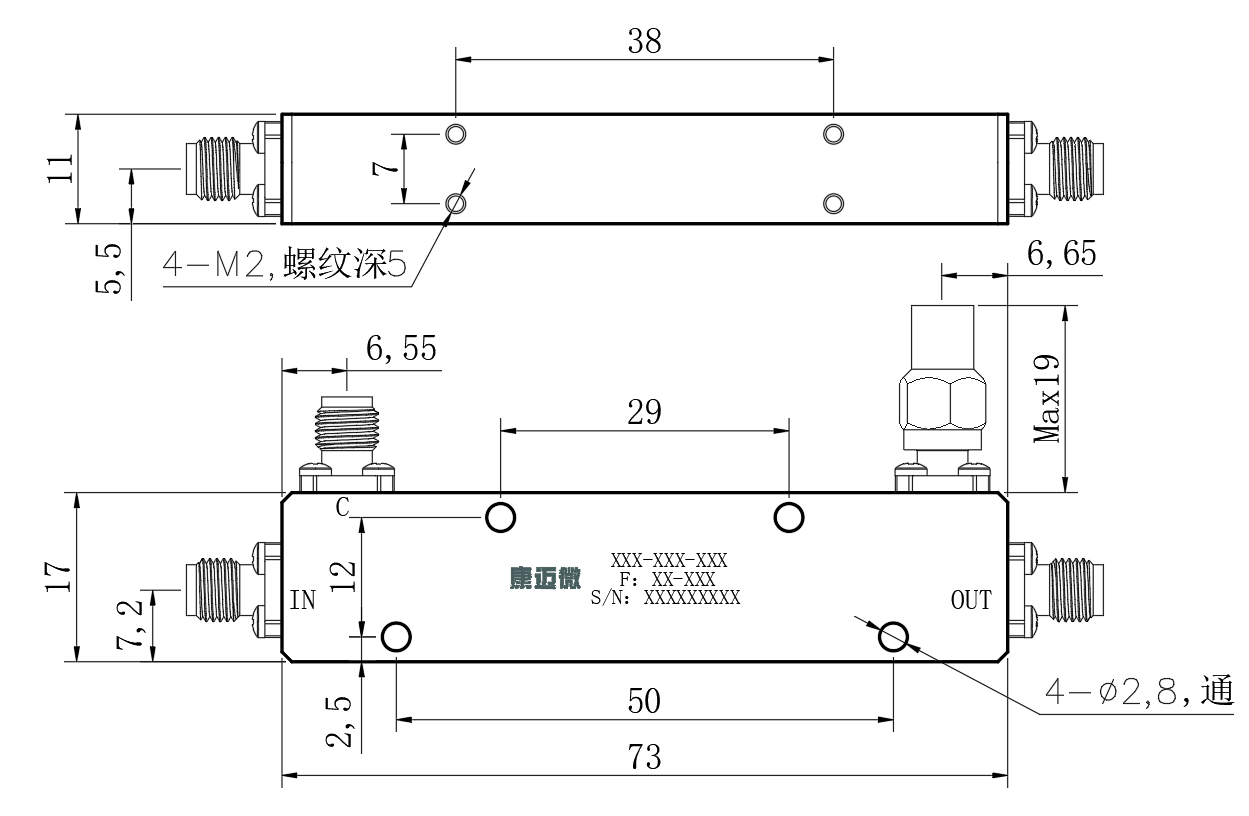

| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | C |

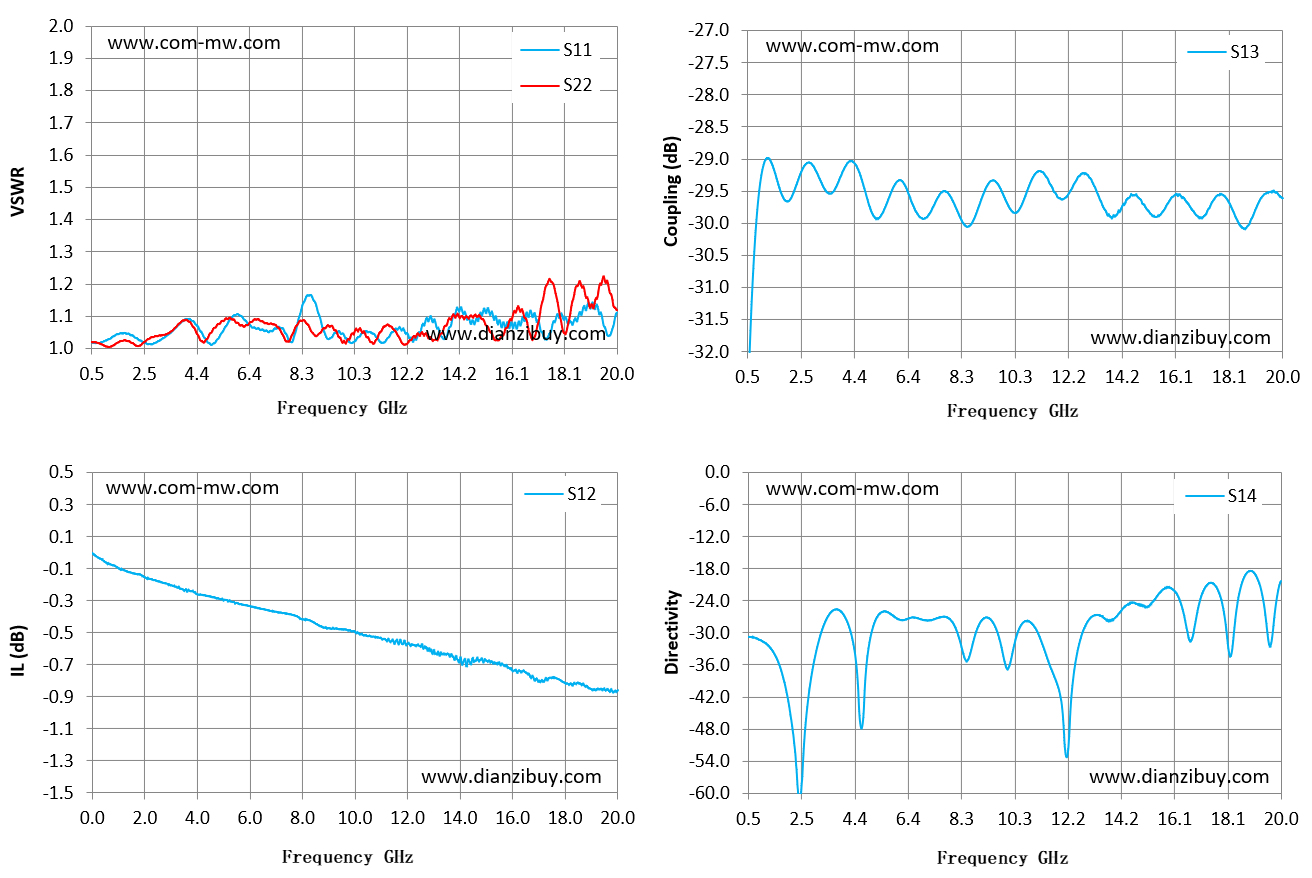

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.5 | 1.02 | 1.02 | -0.06 | -32.98 | -30.79 |
| 1.89 | 1.05 | 1.02 | -0.14 | -29.65 | -40.99 |
| 3.29 | 1.04 | 1.05 | -0.22 | -29.45 | -28.24 |
| 4.68 | 1.03 | 1.02 | -0.28 | -29.35 | -47.06 |
| 6.07 | 1.1 | 1.07 | -0.34 | -29.33 | -27.65 |
| 7.46 | 1.07 | 1.06 | -0.38 | -29.58 | -27.23 |
| 8.86 | 1.13 | 1.04 | -0.47 | -29.82 | -29.58 |
| 10.25 | 1.02 | 1.05 | -0.51 | -29.84 | -31.97 |
| 11.64 | 1.05 | 1.07 | -0.56 | -29.49 | -37.38 |
| 13.04 | 1.09 | 1.04 | -0.62 | -29.34 | -27.2 |
| 14.43 | 1.09 | 1.1 | -0.69 | -29.59 | -24.67 |
| 15.82 | 1.07 | 1.05 | -0.72 | -29.69 | -21.59 |
| 17.21 | 1.05 | 1.14 | -0.8 | -29.85 | -21.76 |
| 18.61 | 1.11 | 1.21 | -0.82 | -30.09 | -20.26 |
| 20 | 1.11 | 1.12 | -0.86 | -29.61 | -20.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
