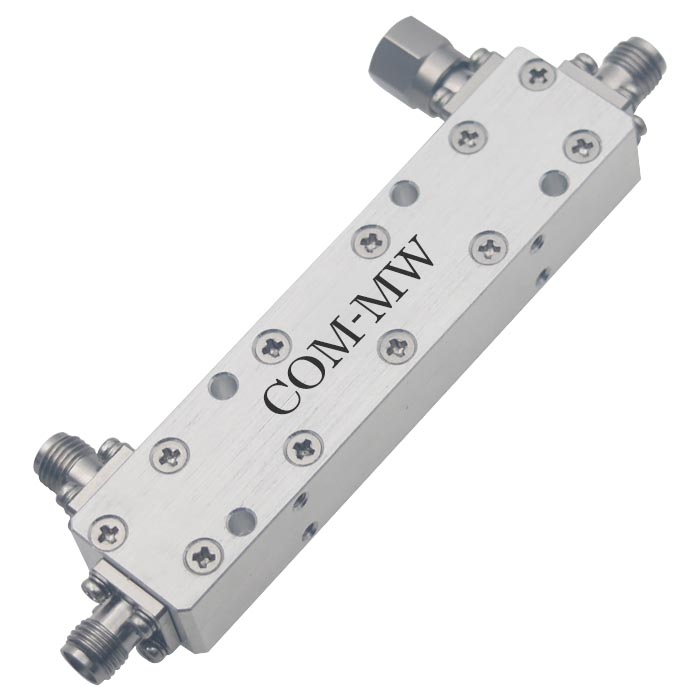

1~40GHz, 耦合度30dB, 2.92-F, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 40 | GHz |
| 插入损耗 | 1.8 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.35 | 1.5 | ||
| 耦合线驻波比 | 1.35 | 1.5 |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

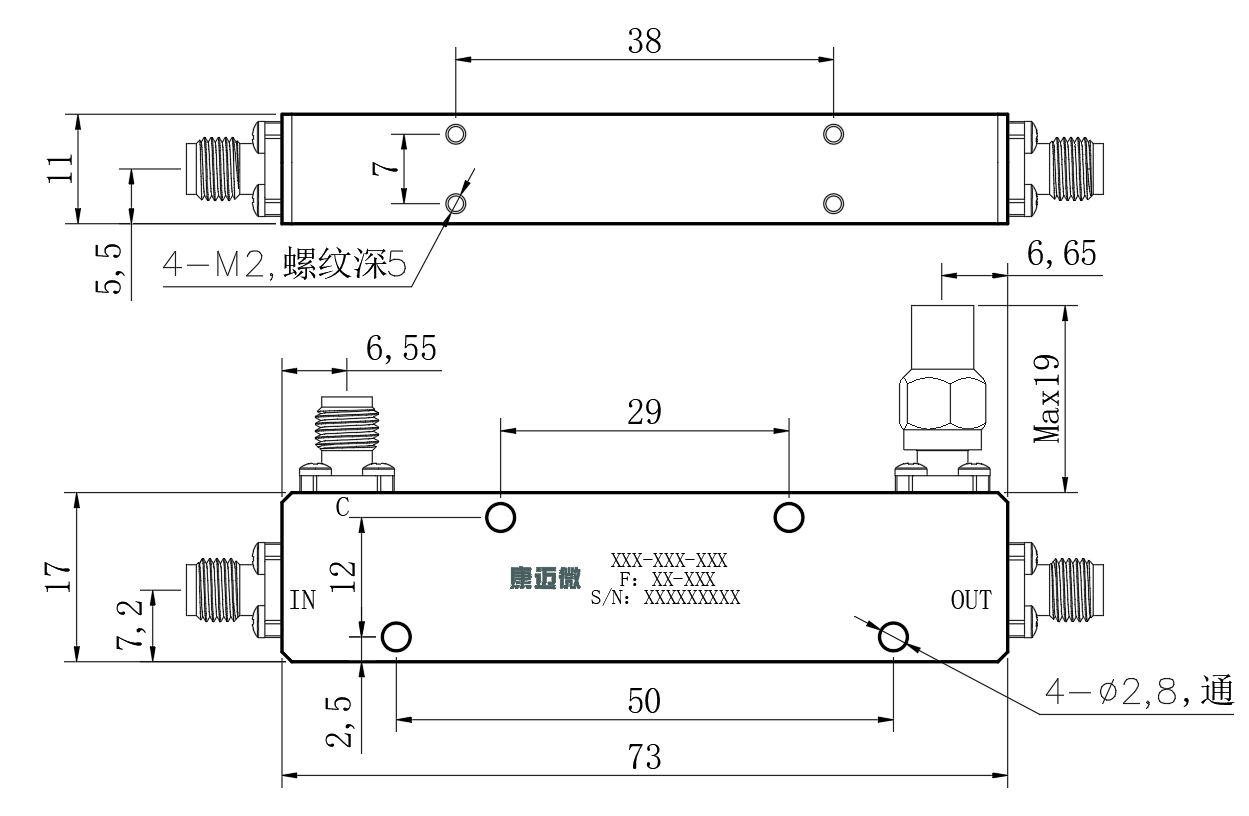

| 输入端口 | IN | 2.92-K |
| 输出端口 | OUT | 2.92-K |
| 耦合端口 | C | 2.92-K |

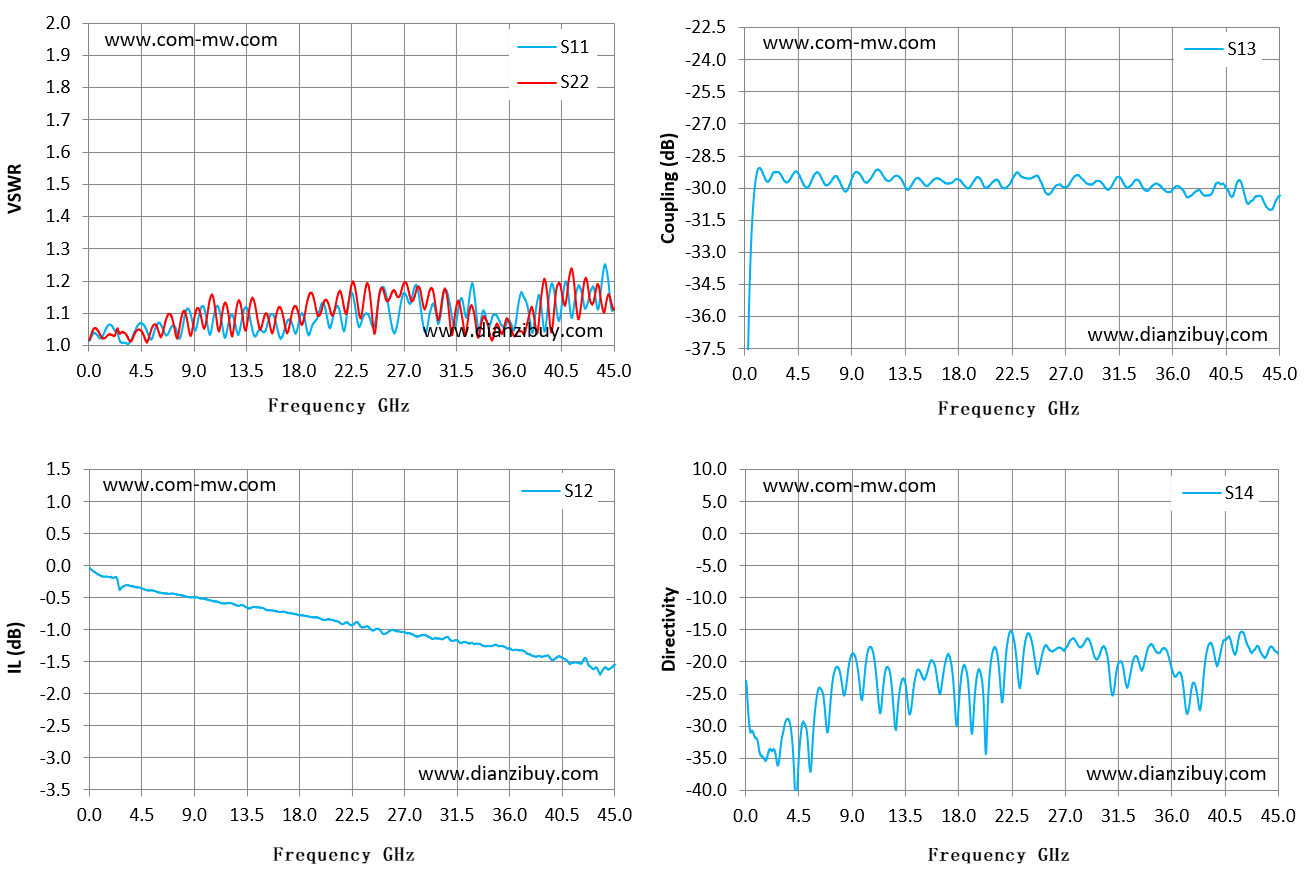

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.5 | 1.04 | 1.05 | -0.1 | -33.09 | -30.89 |
| 3.68 | 1.02 | 1.01 | -0.32 | -29.69 | -29.27 |
| 6.86 | 1.04 | 1.1 | -0.44 | -29.87 | -30.73 |
| 10.04 | 1.09 | 1.07 | -0.52 | -29.67 | -22.32 |
| 13.21 | 1.1 | 1.09 | -0.62 | -29.63 | -22.88 |
| 16.39 | 1.02 | 1.12 | -0.72 | -29.58 | -24.88 |
| 19.57 | 1.08 | 1.1 | -0.81 | -29.48 | -22.01 |
| 22.75 | 1.14 | 1.19 | -0.9 | -29.35 | -17.37 |
| 25.93 | 1.07 | 1.16 | -1 | -30.06 | -18.41 |
| 29.11 | 1.08 | 1.16 | -1.11 | -29.83 | -16.88 |
| 32.29 | 1.09 | 1.03 | -1.2 | -29.96 | -23.94 |
| 35.46 | 1.06 | 1.04 | -1.26 | -30.16 | -17.98 |
| 38.64 | 1.15 | 1.1 | -1.41 | -30.34 | -24.07 |
| 41.82 | 1.17 | 1.11 | -1.52 | -29.85 | -15.49 |
| 45 | 1.11 | 1.11 | -1.54 | -30.34 | -18.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
