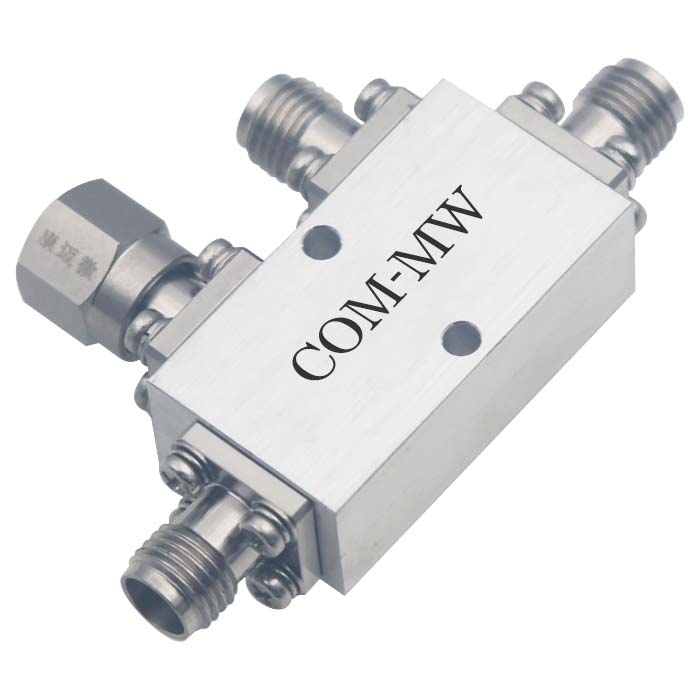

18~40GHz, 耦合度30dB, 2.92-F, 15W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

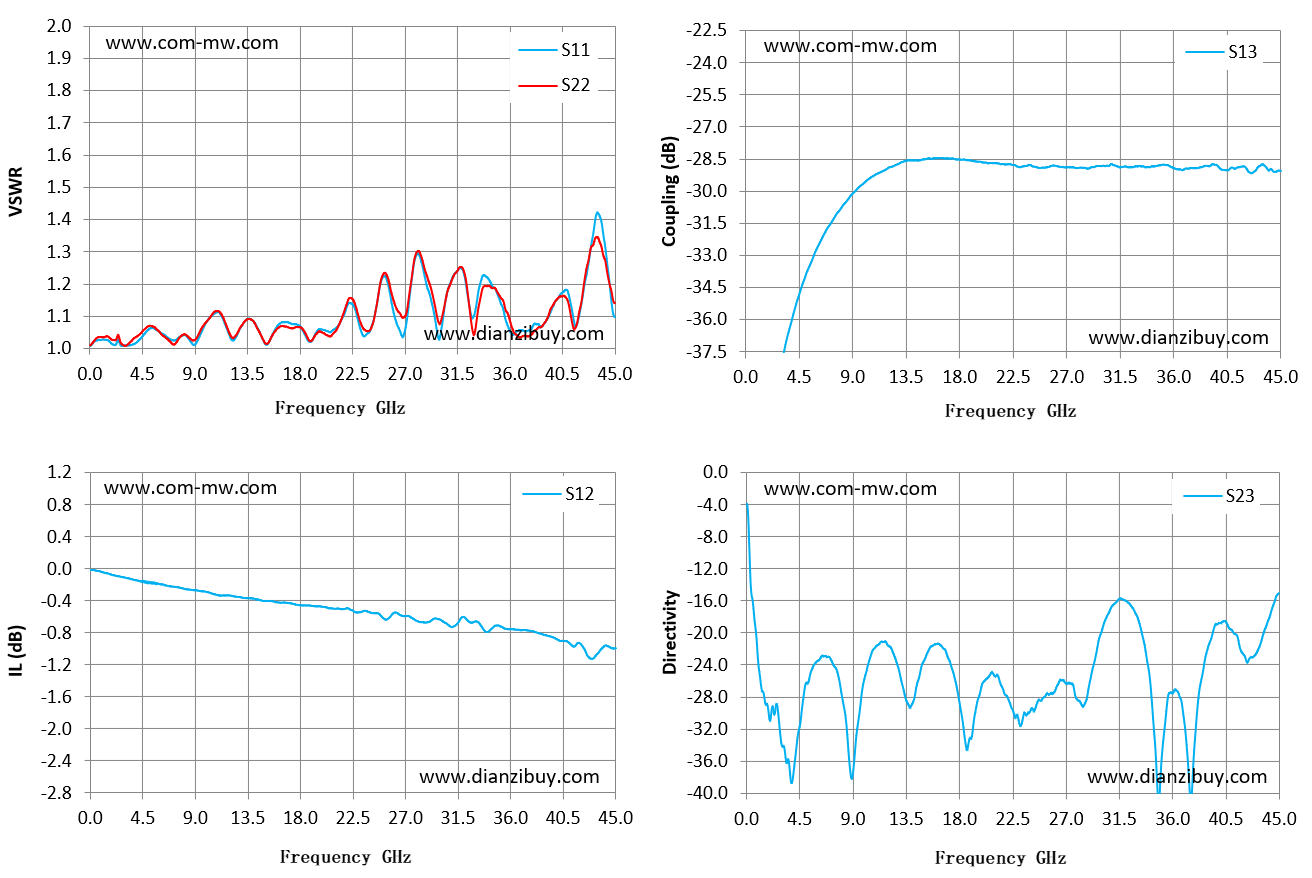

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.01 | -0.01 | -69.14 | -3.96 |
| 3.21 | 1.01 | 1.01 | -0.11 | -37.52 | -34.68 |
| 6.43 | 1.04 | 1.03 | -0.2 | -32.21 | -22.94 |
| 9.64 | 1.06 | 1.06 | -0.28 | -29.79 | -28.7 |
| 12.86 | 1.06 | 1.06 | -0.35 | -28.75 | -24.59 |
| 16.07 | 1.07 | 1.06 | -0.42 | -28.49 | -21.39 |
| 19.29 | 1.04 | 1.04 | -0.47 | -28.63 | -30.15 |
| 22.5 | 1.14 | 1.15 | -0.52 | -28.8 | -29.67 |
| 25.71 | 1.18 | 1.2 | -0.6 | -28.85 | -27.56 |
| 28.93 | 1.19 | 1.22 | -0.67 | -28.95 | -26.79 |
| 32.14 | 1.22 | 1.23 | -0.62 | -28.91 | -16.12 |
| 35.36 | 1.13 | 1.15 | -0.74 | -28.8 | -31.51 |
| 38.57 | 1.07 | 1.07 | -0.82 | -28.85 | -24.95 |
| 41.79 | 1.08 | 1.08 | -0.93 | -28.87 | -22.24 |
| 45 | 1.1 | 1.14 | -1 | -29.08 | -15.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
