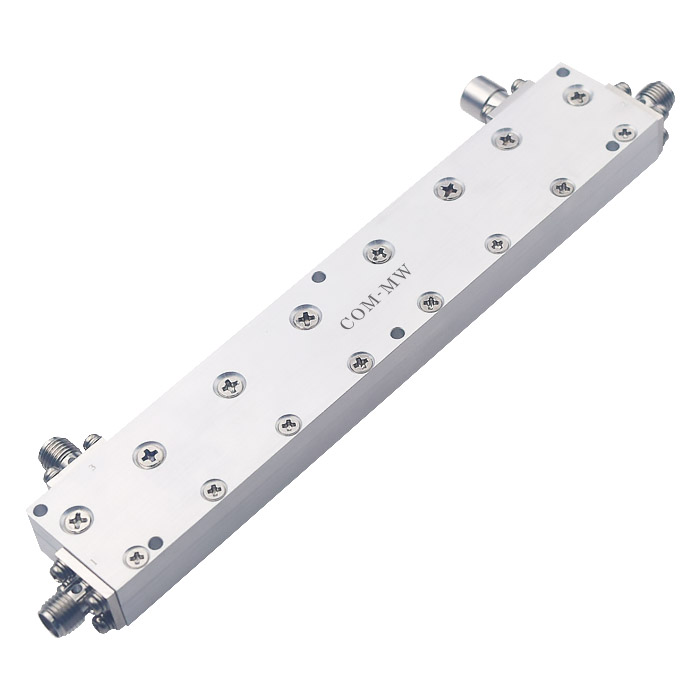

356~456MHz, 耦合度 30dB, SMA, 平均功率100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 356 | ~ | 456 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 耦合平坦度 | 0.5 | dB | ||
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |

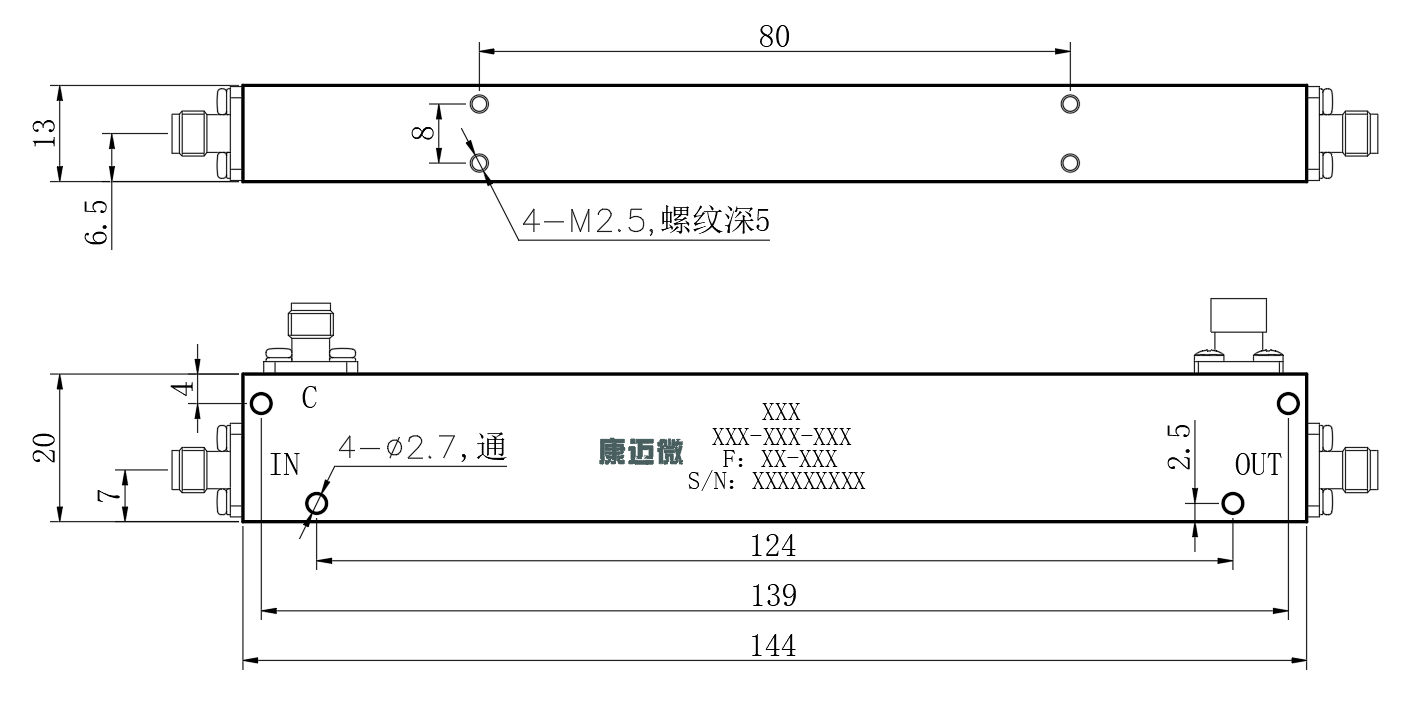

| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 平均功率100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | ROHS/REACH满足 |
| 输入端口 | IN | SMA-F |
| 输出端口 | OUT | SMA-F |
| 耦合端口 | C | SMA-F |

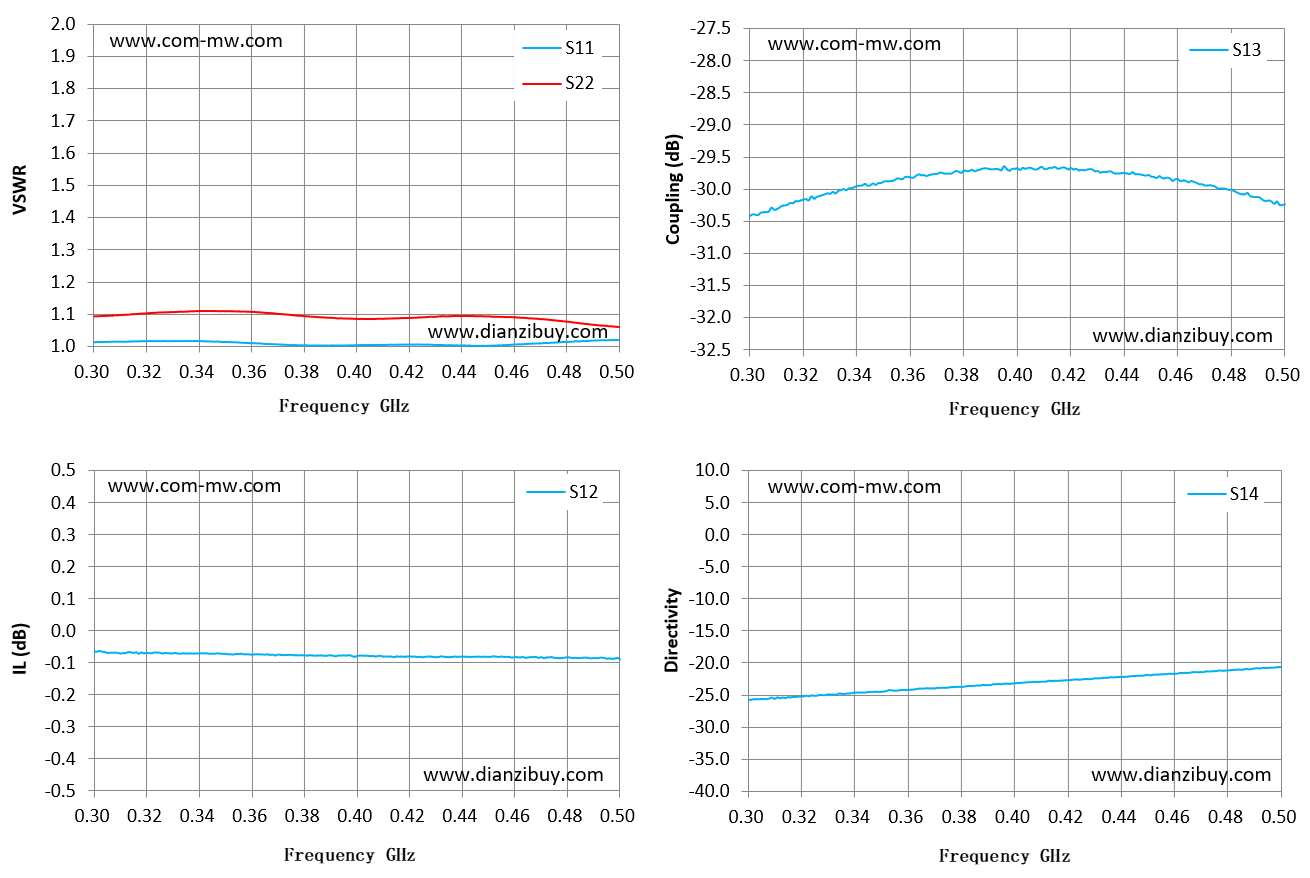

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.3 | 1.01 | 1.09 | -0.06 | -30.41 | -25.81 |
| 0.31 | 1.02 | 1.1 | -0.07 | -30.31 | -25.64 |
| 0.33 | 1.02 | 1.11 | -0.07 | -30.07 | -24.93 |
| 0.34 | 1.02 | 1.11 | -0.07 | -29.95 | -24.64 |
| 0.36 | 1.01 | 1.11 | -0.07 | -29.82 | -24.24 |
| 0.37 | 1.01 | 1.1 | -0.07 | -29.77 | -24.01 |
| 0.39 | 1 | 1.09 | -0.08 | -29.69 | -23.47 |
| 0.4 | 1.01 | 1.09 | -0.08 | -29.68 | -23.2 |
| 0.41 | 1.01 | 1.09 | -0.08 | -29.69 | -22.95 |
| 0.43 | 1.01 | 1.09 | -0.08 | -29.72 | -22.43 |
| 0.44 | 1 | 1.09 | -0.08 | -29.75 | -22.19 |
| 0.46 | 1.01 | 1.09 | -0.08 | -29.85 | -21.71 |
| 0.47 | 1.01 | 1.08 | -0.08 | -29.94 | -21.44 |
| 0.49 | 1.02 | 1.07 | -0.08 | -30.12 | -20.89 |
| 0.5 | 1.02 | 1.06 | -0.09 | -30.23 | -20.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
