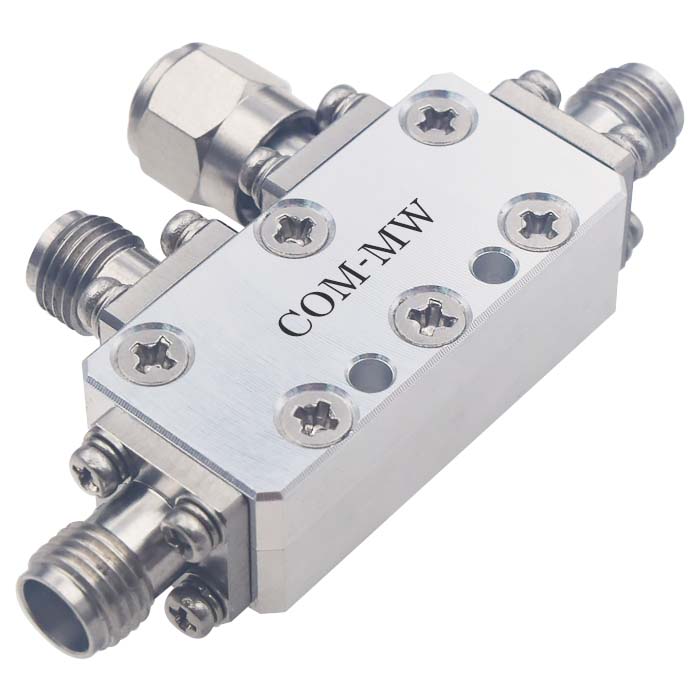

6~18GHz, 耦合度30dB, SMA, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

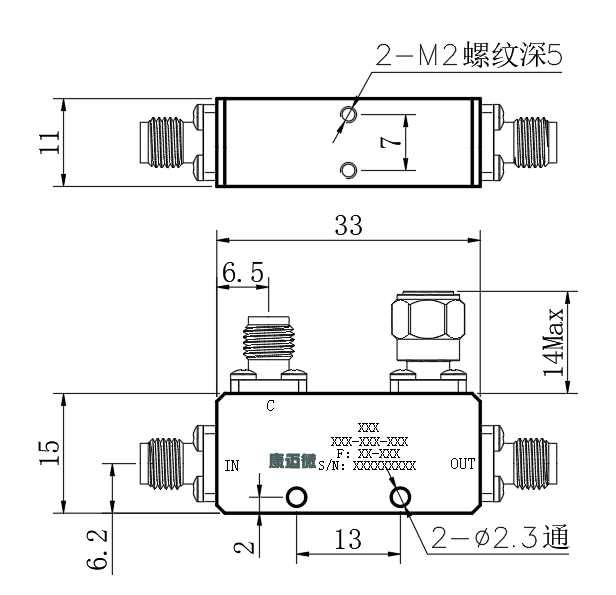

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

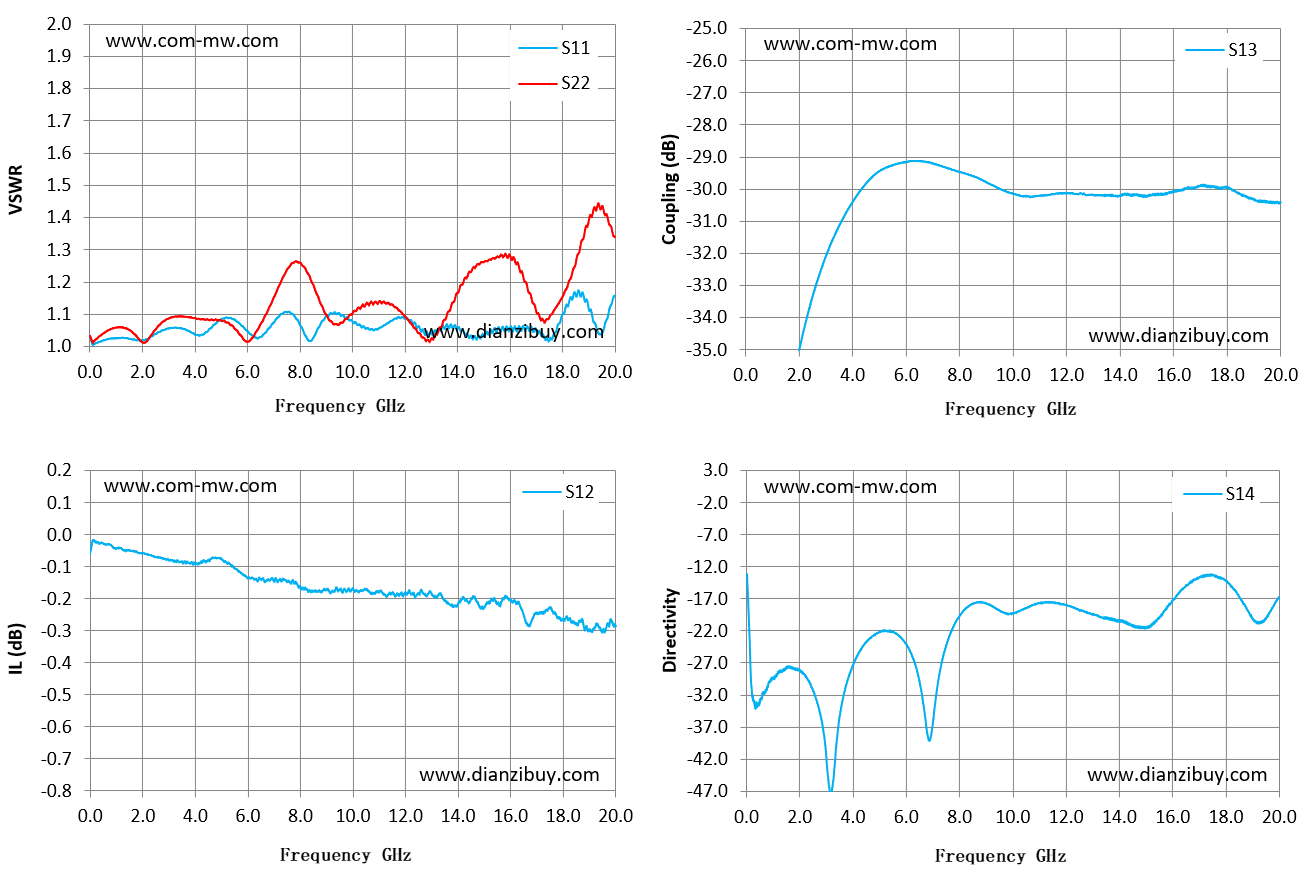

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 1.43 | 1.03 | 1.06 | -0.05 | -37.69 | -28 |
| 2.86 | 1.05 | 1.08 | -0.08 | -32.39 | -37.1 |
| 4.29 | 1.04 | 1.08 | -0.09 | -30.03 | -24.89 |
| 5.71 | 1.07 | 1.04 | -0.12 | -29.19 | -22.73 |
| 7.14 | 1.09 | 1.18 | -0.15 | -29.23 | -31.34 |
| 8.57 | 1.03 | 1.18 | -0.18 | -29.61 | -17.67 |
| 10 | 1.08 | 1.1 | -0.17 | -30.14 | -19.31 |
| 11.43 | 1.08 | 1.13 | -0.19 | -30.15 | -17.58 |
| 12.86 | 1.04 | 1.02 | -0.18 | -30.17 | -19.26 |
| 14.29 | 1.04 | 1.21 | -0.2 | -30.15 | -20.76 |
| 15.71 | 1.06 | 1.28 | -0.2 | -30.12 | -18.78 |
| 17.14 | 1.05 | 1.09 | -0.24 | -29.87 | -13.49 |
| 18.57 | 1.16 | 1.28 | -0.28 | -30.18 | -17.07 |
| 20 | 1.16 | 1.34 | -0.29 | -30.41 | -16.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
