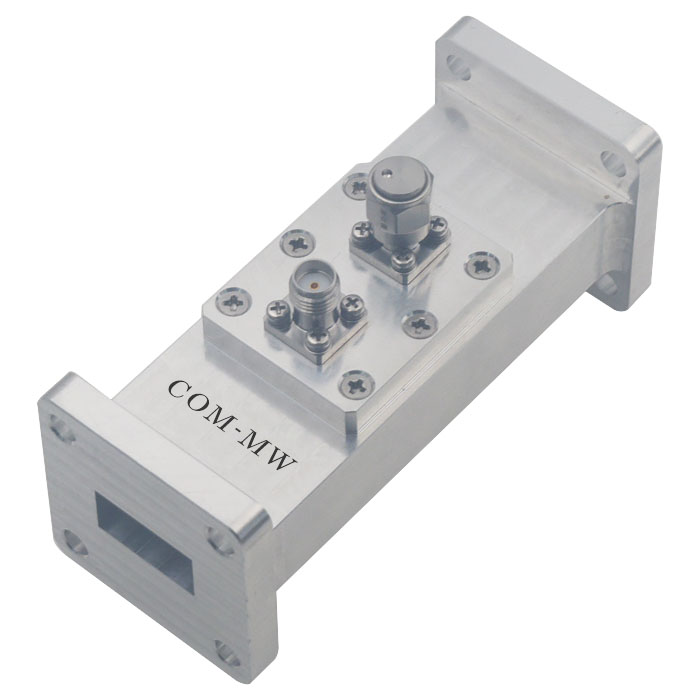

11.9~18GHz, 耦合度 30dB, 波导口, 峰值功率100KW, 平均功率300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 11.9 | ~ | 18 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |

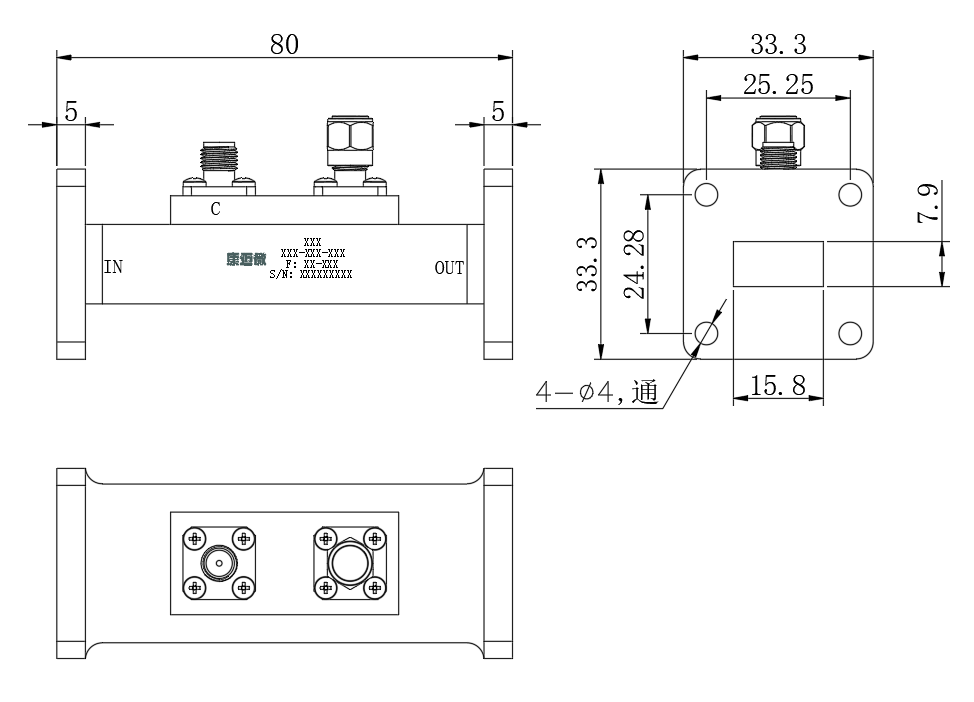

| 接口形式 | 波导口 |
| 波导口型号 | BJ140 |
| 表面 | 本导 |
| 功率容量 | 峰值功率100KW，平均功率300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | FBP140 |
| 输出端口 | OUT | FBP140 |
| 耦合端口 | C | SMA-F |

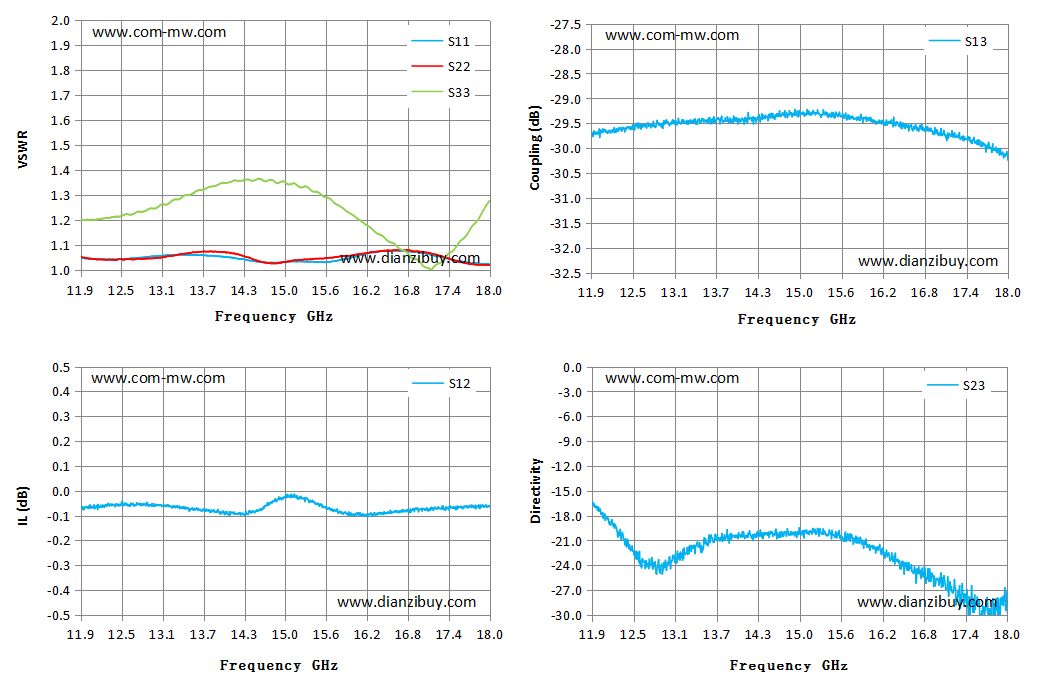

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 11.90 | 1.05 | 1.05 | 1.20 | -0.06 | -29.72 | -16.56 |
| 12.34 | 1.04 | 1.04 | 1.21 | -0.06 | -29.62 | -20.37 |
| 12.77 | 1.05 | 1.05 | 1.24 | -0.05 | -29.59 | -23.38 |
| 13.21 | 1.06 | 1.06 | 1.26 | -0.06 | -29.50 | -22.59 |
| 13.64 | 1.06 | 1.07 | 1.32 | -0.08 | -29.49 | -20.68 |
| 14.08 | 1.05 | 1.07 | 1.35 | -0.09 | -29.47 | -20.32 |
| 14.51 | 1.04 | 1.04 | 1.36 | -0.08 | -29.32 | -20.07 |
| 14.95 | 1.03 | 1.03 | 1.35 | -0.02 | -29.29 | -20.10 |
| 15.39 | 1.03 | 1.05 | 1.31 | -0.05 | -29.31 | -19.73 |
| 15.82 | 1.04 | 1.06 | 1.25 | -0.09 | -29.43 | -21.30 |
| 16.26 | 1.07 | 1.07 | 1.16 | -0.10 | -29.49 | -22.48 |
| 16.69 | 1.08 | 1.08 | 1.08 | -0.08 | -29.66 | -24.95 |
| 17.13 | 1.06 | 1.07 | 1.00 | -0.07 | -29.80 | -25.40 |
| 17.56 | 1.04 | 1.03 | 1.12 | -0.06 | -29.83 | -27.81 |
| 18.00 | 1.02 | 1.02 | 1.28 | -0.06 | -30.25 | -29.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
