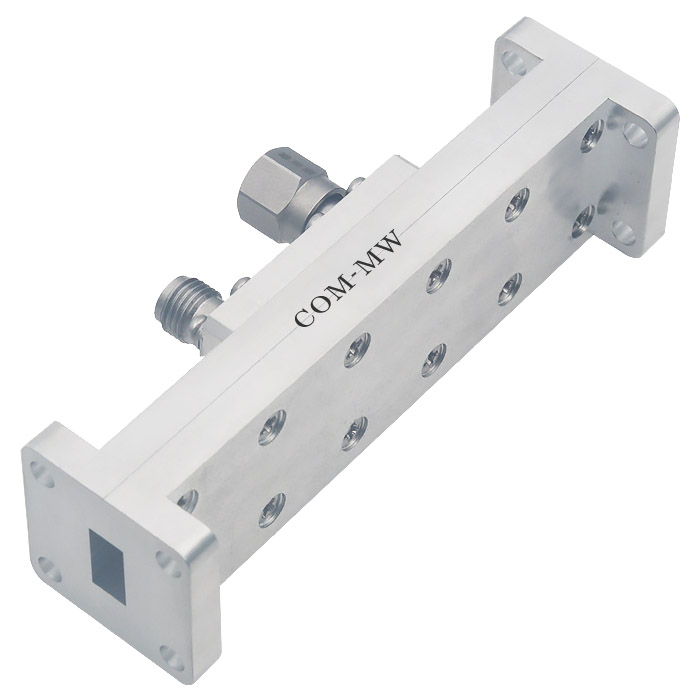

21.7~33GHz, 耦合度 30dB, 波导口, 峰值功率30KW, 平均功率300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 21.7 | ~ | 33 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.7 |

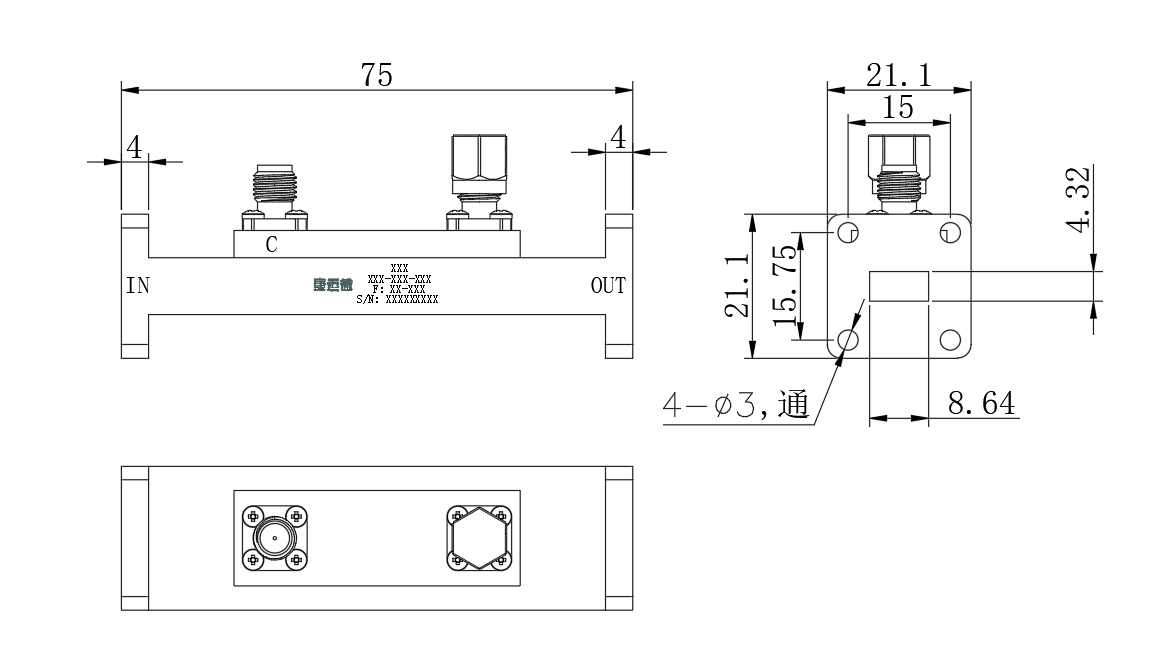

| 接口形式 | 波导口 |
| 波导口型号 | BJ260 |
| 表面 | 本导 |
| 功率容量 | 峰值功率30KW，平均功率300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | FBP260 |
| 输出端口 | OUT | FBP260 |
| 耦合端口 | C | 2.92-F |

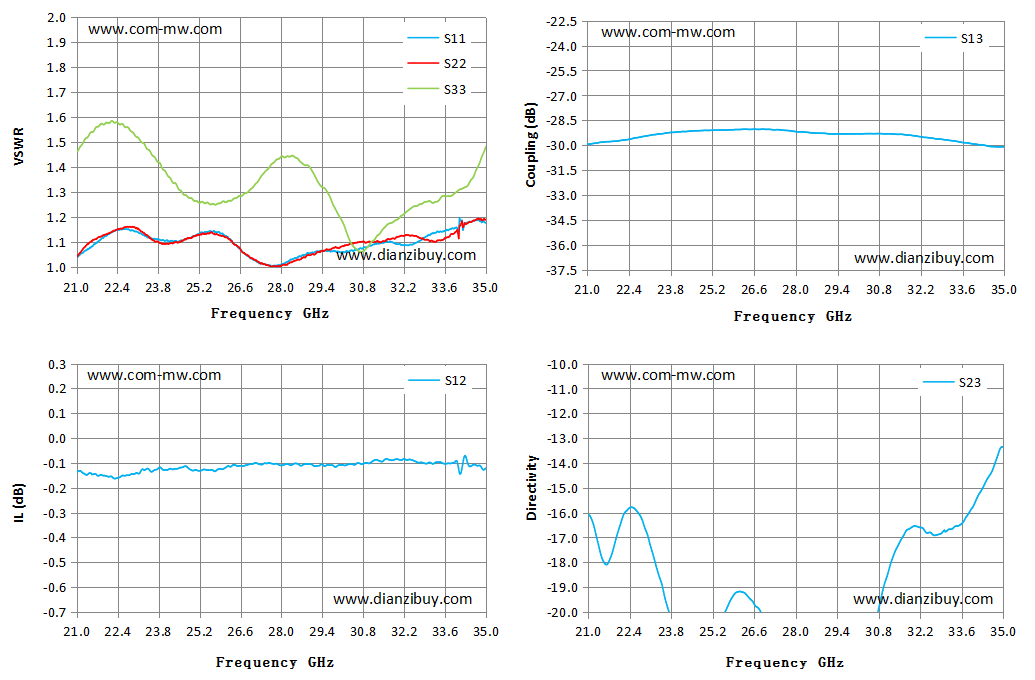

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 20.98 | 1.04 | 1.04 | 1.46 | -0.13 | -29.94 | -16.09 |
| 21.98 | 1.12 | 1.13 | 1.58 | -0.15 | -29.75 | -16.82 |
| 22.98 | 1.14 | 1.16 | 1.53 | -0.14 | -29.44 | -16.82 |
| 23.98 | 1.11 | 1.09 | 1.39 | -0.13 | -29.20 | -21.21 |
| 24.98 | 1.13 | 1.12 | 1.27 | -0.13 | -29.11 | -22.75 |
| 25.98 | 1.14 | 1.13 | 1.26 | -0.13 | -29.05 | -19.22 |
| 26.98 | 1.04 | 1.04 | 1.32 | -0.10 | -29.05 | -20.39 |
| 27.98 | 1.01 | 1.01 | 1.44 | -0.11 | -29.17 | -20.70 |
| 28.98 | 1.06 | 1.05 | 1.40 | -0.11 | -29.29 | -23.95 |
| 29.98 | 1.06 | 1.08 | 1.21 | -0.11 | -29.31 | -30.73 |
| 30.98 | 1.08 | 1.10 | 1.08 | -0.10 | -29.32 | -18.87 |
| 31.98 | 1.09 | 1.12 | 1.19 | -0.09 | -29.43 | -16.55 |
| 32.98 | 1.12 | 1.11 | 1.26 | -0.10 | -29.67 | -16.73 |
| 33.98 | 1.16 | 1.14 | 1.30 | -0.09 | -29.93 | -15.71 |
| 34.98 | 1.18 | 1.19 | 1.47 | -0.12 | -30.09 | -13.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
