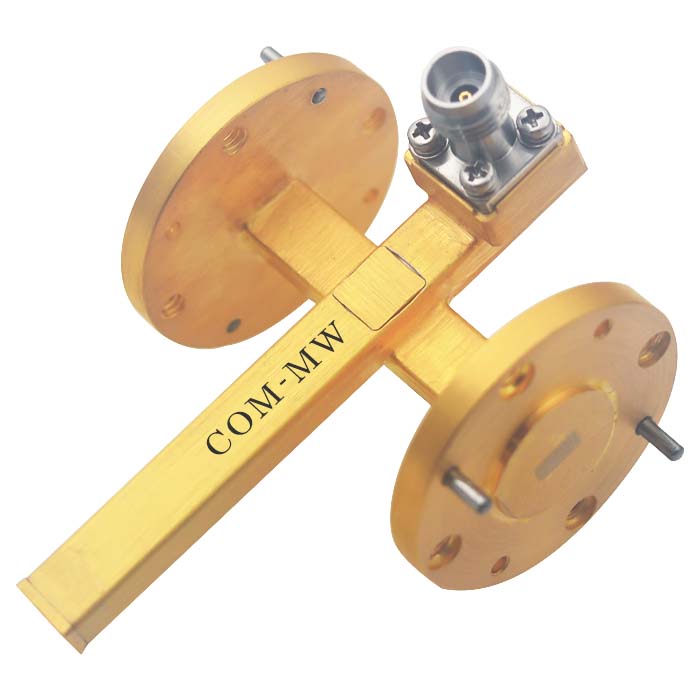

39.2~59.6GHz, 耦合度 29dB, 波导口, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 27.5 | 29 | 30.5 | dB |
| 方向性 | 13 | 18 | dB | |
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |

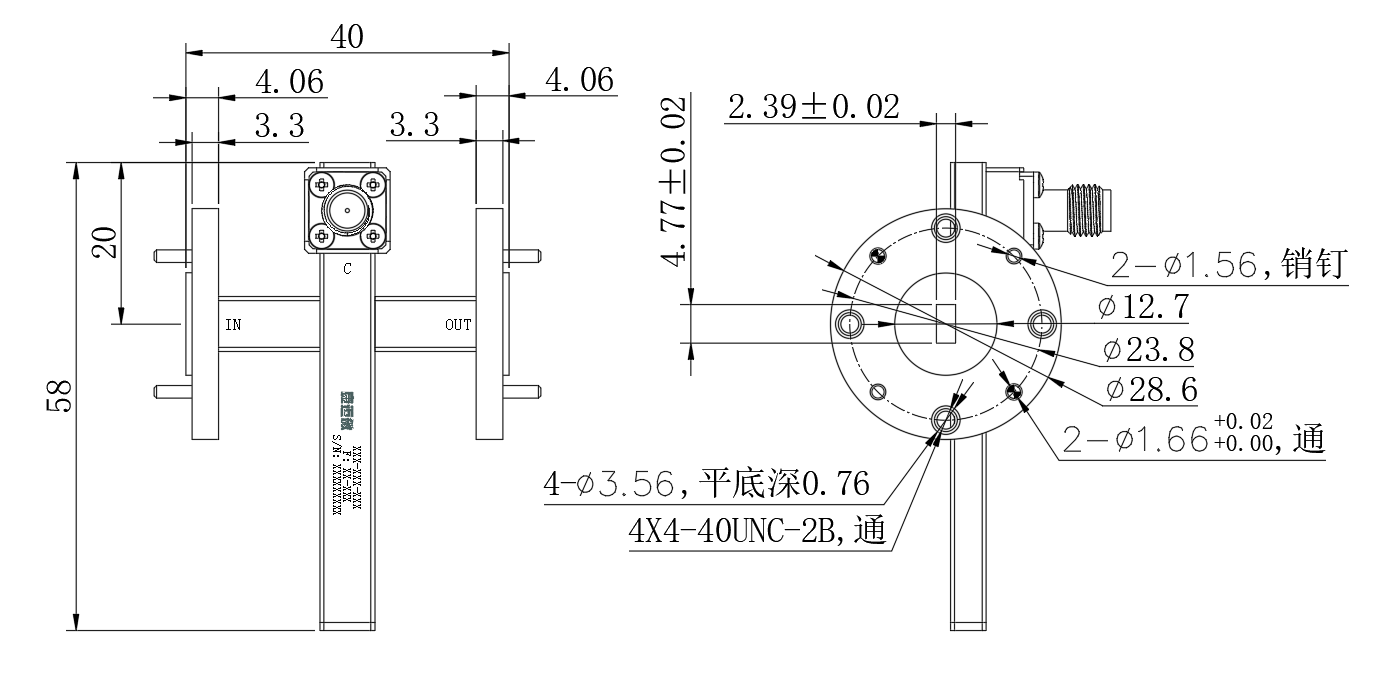

| 接口形式 | 波导口 |
| 波导口型号 | WR19orBJ500 |
| 表面 | 镀金 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铜 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | FUGP500(UG-383/U) |
| 输出端口 | OUT | FUGP500(UG-383/U) |
| 耦合端口 | C | 2.4-F |

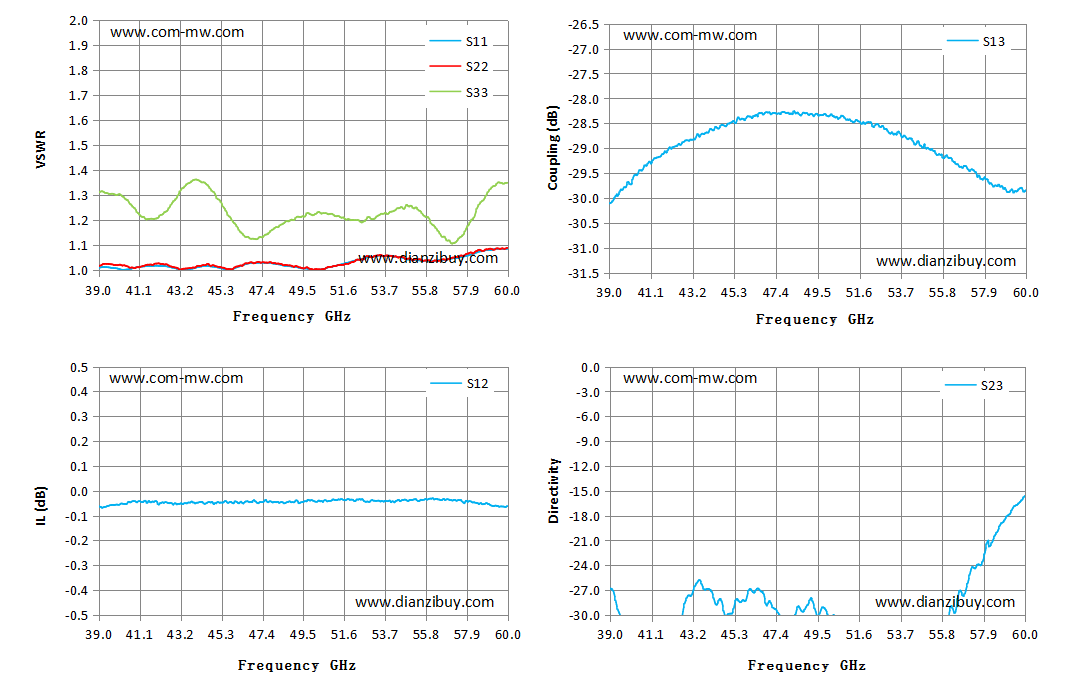

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 39.00 | 1.01 | 1.02 | 1.31 | -0.06 | -30.11 | -26.80 |
| 40.50 | 1.00 | 1.02 | 1.28 | -0.05 | -29.45 | -32.09 |
| 42.00 | 1.02 | 1.03 | 1.21 | -0.04 | -29.01 | -38.74 |
| 43.50 | 1.00 | 1.01 | 1.34 | -0.05 | -28.75 | -25.78 |
| 45.00 | 1.01 | 1.02 | 1.30 | -0.05 | -28.50 | -29.85 |
| 46.50 | 1.02 | 1.03 | 1.14 | -0.05 | -28.36 | -26.79 |
| 48.00 | 1.03 | 1.03 | 1.17 | -0.04 | -28.29 | -30.50 |
| 49.50 | 1.01 | 1.01 | 1.22 | -0.04 | -28.32 | -30.24 |
| 51.00 | 1.01 | 1.01 | 1.23 | -0.04 | -28.42 | -34.95 |
| 52.50 | 1.04 | 1.04 | 1.19 | -0.03 | -28.52 | -31.76 |
| 54.00 | 1.06 | 1.06 | 1.23 | -0.05 | -28.81 | -35.57 |
| 55.50 | 1.04 | 1.04 | 1.24 | -0.04 | -29.13 | -32.62 |
| 57.00 | 1.04 | 1.05 | 1.12 | -0.04 | -29.38 | -26.97 |
| 58.50 | 1.07 | 1.08 | 1.26 | -0.05 | -29.75 | -20.28 |
| 60.00 | 1.09 | 1.09 | 1.35 | -0.06 | -29.84 | -15.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
