2.6~3.95GHz, 耦合度35dB, 波导口, 5KW
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2.6 | ~ | 3.95 | GHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 33.5 | 35 | 36.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.35 |

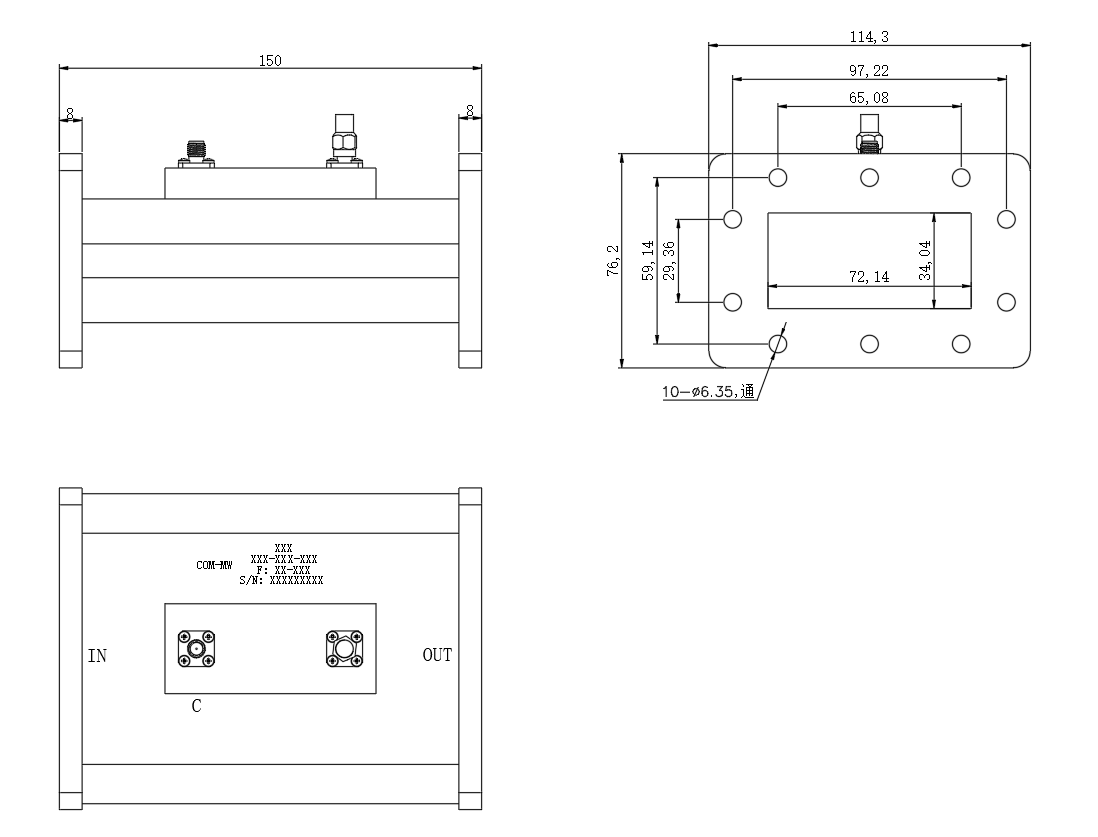

| 接口形式 | 波导口 |
| 波导口型号 | BJ32 or WR284 |
| 表面 | 海灰色烤漆 |
| 功率容量 | 5KW设计保证 |
| 峰值功率 | 1MW设计保证，占空比0.5% |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| 输入端口 | IN | FDP32 |
| 输出端口 | OUT | FDP32 |
| 耦合端口 | C | SMA-F |

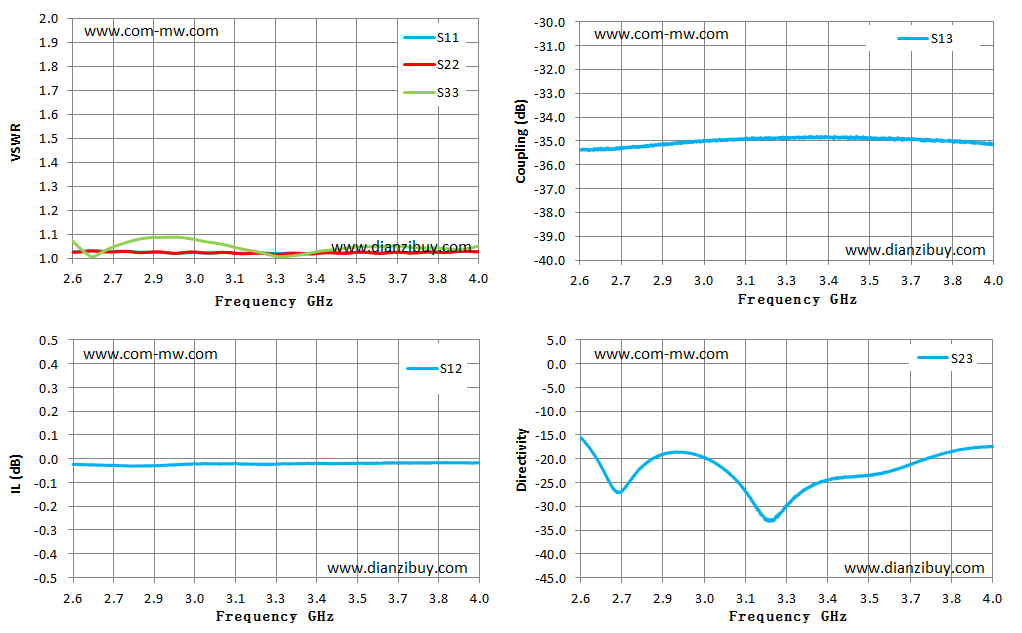

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 2.60 | 1.03 | 1.03 | 1.07 | -0.02 | -35.36 | -15.48 |
| 2.70 | 1.03 | 1.03 | 1.03 | -0.03 | -35.32 | -25.48 |
| 2.79 | 1.03 | 1.03 | 1.07 | -0.03 | -35.25 | -22.35 |
| 2.89 | 1.03 | 1.03 | 1.09 | -0.03 | -35.11 | -18.74 |
| 2.99 | 1.02 | 1.03 | 1.08 | -0.02 | -35.01 | -19.39 |
| 3.08 | 1.02 | 1.02 | 1.06 | -0.02 | -34.95 | -22.68 |
| 3.18 | 1.02 | 1.02 | 1.03 | -0.02 | -34.90 | -30.52 |
| 3.28 | 1.02 | 1.02 | 1.01 | -0.02 | -34.85 | -29.45 |
| 3.37 | 1.02 | 1.02 | 1.02 | -0.02 | -34.85 | -25.24 |
| 3.47 | 1.02 | 1.02 | 1.04 | -0.02 | -34.86 | -23.72 |
| 3.56 | 1.03 | 1.03 | 1.05 | -0.02 | -34.92 | -23.27 |
| 3.66 | 1.02 | 1.02 | 1.05 | -0.02 | -34.94 | -21.68 |
| 3.76 | 1.02 | 1.02 | 1.04 | -0.02 | -34.95 | -19.42 |
| 3.85 | 1.03 | 1.03 | 1.04 | -0.02 | -35.03 | -18.01 |
| 3.95 | 1.03 | 1.03 | 1.05 | -0.02 | -35.13 | -17.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
