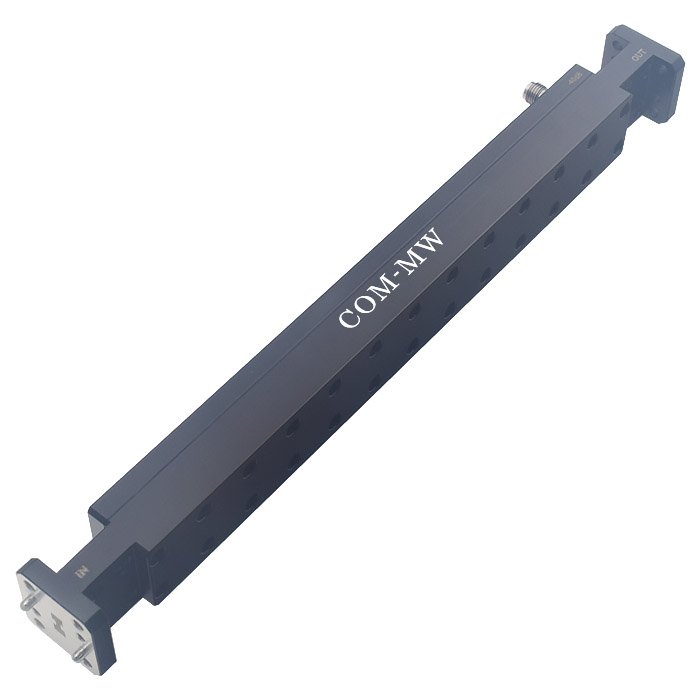

18~40GHz, 耦合度38dB, 耦合平坦度, 波导口, 800W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 36 | 38 | 40 | dB |
| 耦合平坦度 | ±1.5 | dB | ||
| 方向性 | 20 | 25 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.5 |

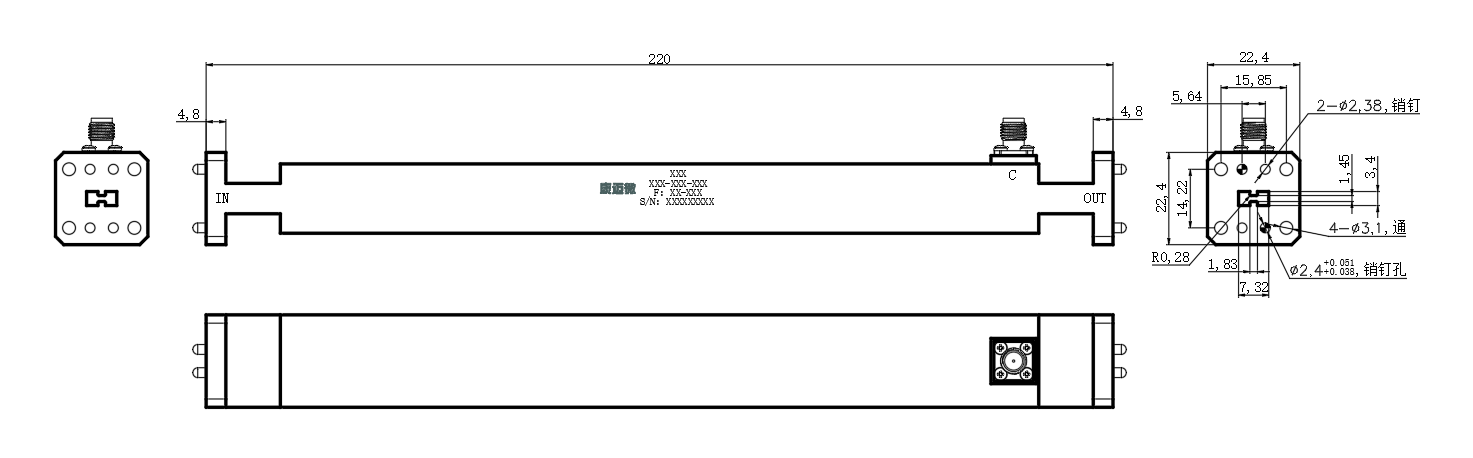

| 接口形式 | 波导口 |
| 波导口型号 | WRD180C24 |
| 表面 | 黑色烤漆 |
| 功率容量 | 800W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | WRD180C24 |
| 输出端口 | OUT | WRD180C24 |
| 耦合端口 | C | 2.92mm-K |

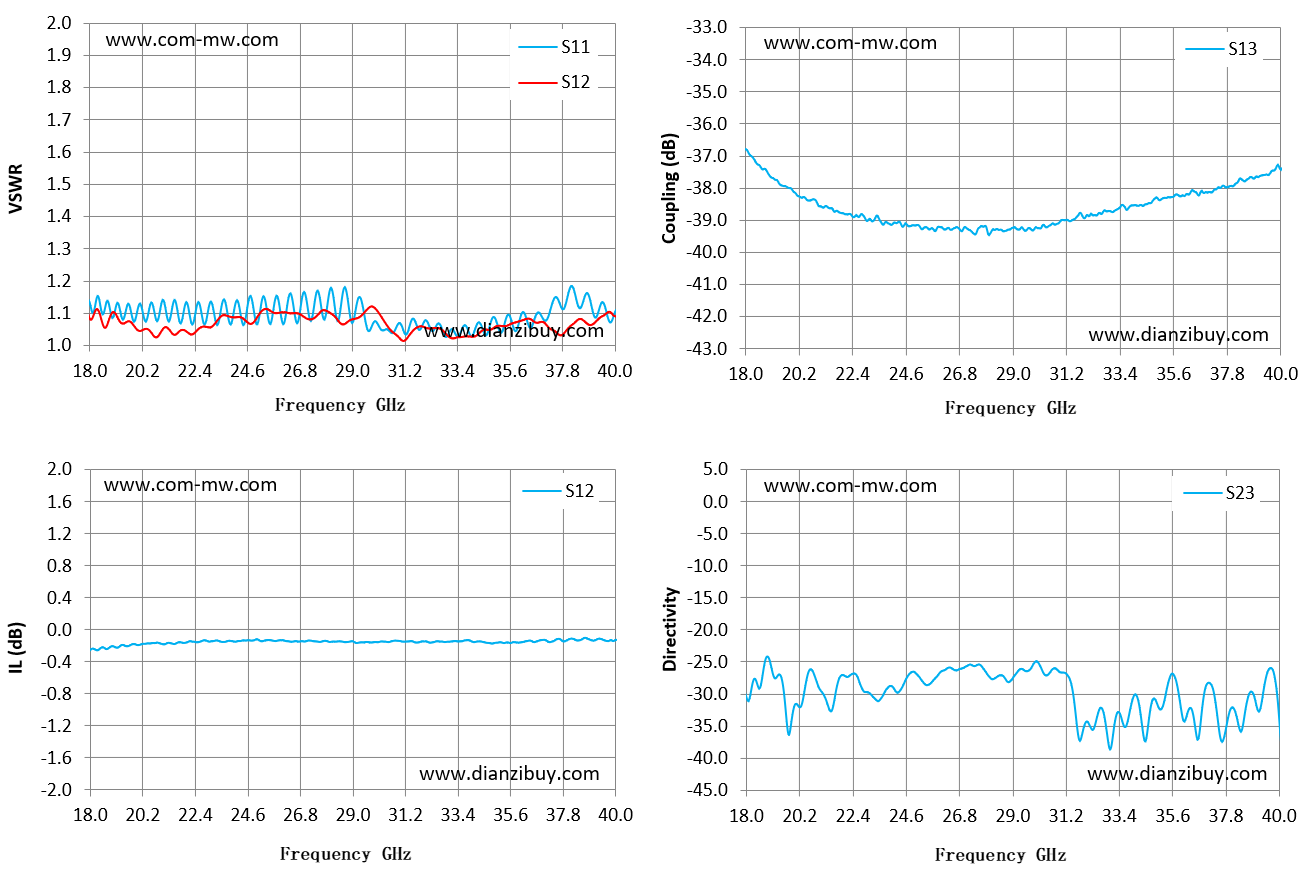

| Frequency GHz | S11 驻波 | S12 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 18 | 1.13 | 1.08 | 4.26 | -36.78 | -30.32 |
| 19.57 | 1.13 | 1.07 | -0.39 | -37.93 | -30.23 |
| 21.14 | 1.13 | 1.06 | -0.24 | -38.58 | -29.68 |
| 22.71 | 1.09 | 1.06 | -0.19 | -38.87 | -28.42 |
| 24.29 | 1.11 | 1.09 | -0.17 | -39.05 | -29.73 |
| 25.86 | 1.15 | 1.1 | -0.14 | -39.28 | -27.32 |
| 27.43 | 1.14 | 1.09 | -0.14 | -39.44 | -25.6 |
| 29 | 1.07 | 1.08 | -0.13 | -39.24 | -27.59 |
| 30.57 | 1.04 | 1.05 | -0.15 | -39.14 | -26.49 |
| 32.14 | 1.07 | 1.05 | -0.17 | -38.86 | -34.53 |
| 33.71 | 1.06 | 1.03 | -0.14 | -38.67 | -34.9 |
| 35.29 | 1.05 | 1.06 | -0.16 | -38.3 | -30.7 |
| 36.86 | 1.1 | 1.07 | -0.13 | -38.15 | -31.22 |
| 38.43 | 1.13 | 1.08 | -0.16 | -37.74 | -35.81 |
| 40 | 1.1 | 1.09 | -0.13 | -37.42 | -33.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
