0.5~18GHz, 耦合度40dB, N, SMA, 400W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 16 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
| 主线接口形式 | N -F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 400W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

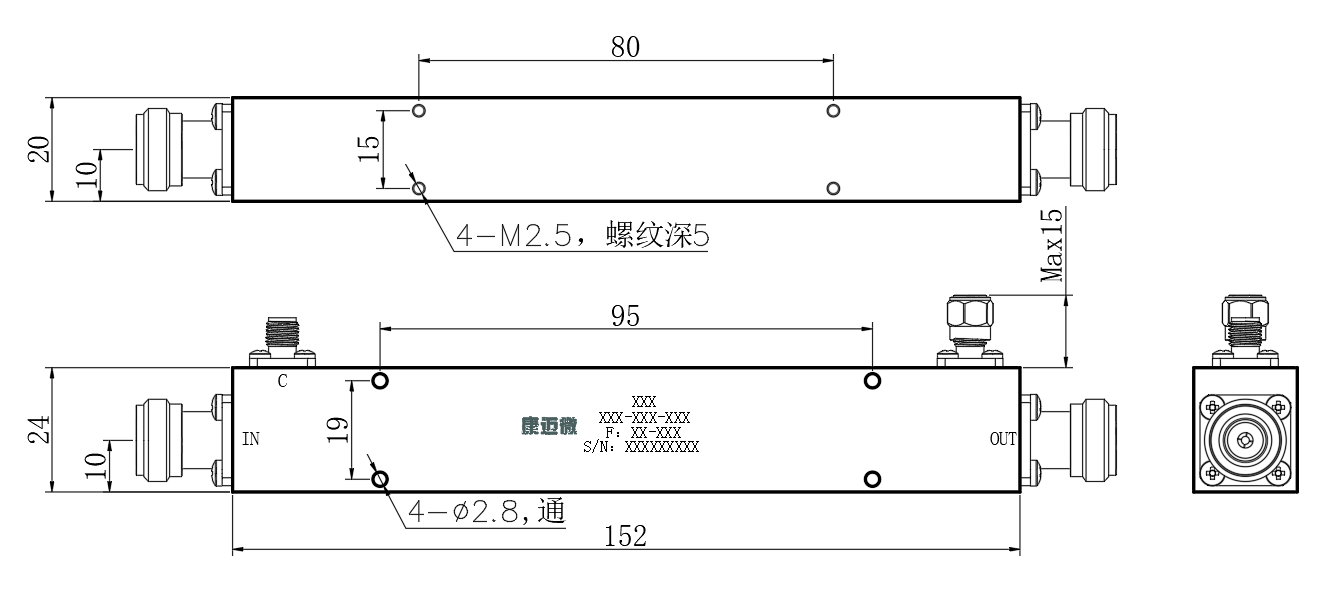

| 输入端口 | IN | N-F |
| 输出端口 | OUT | N-F |
| 耦合端口 | C | SMA-F |

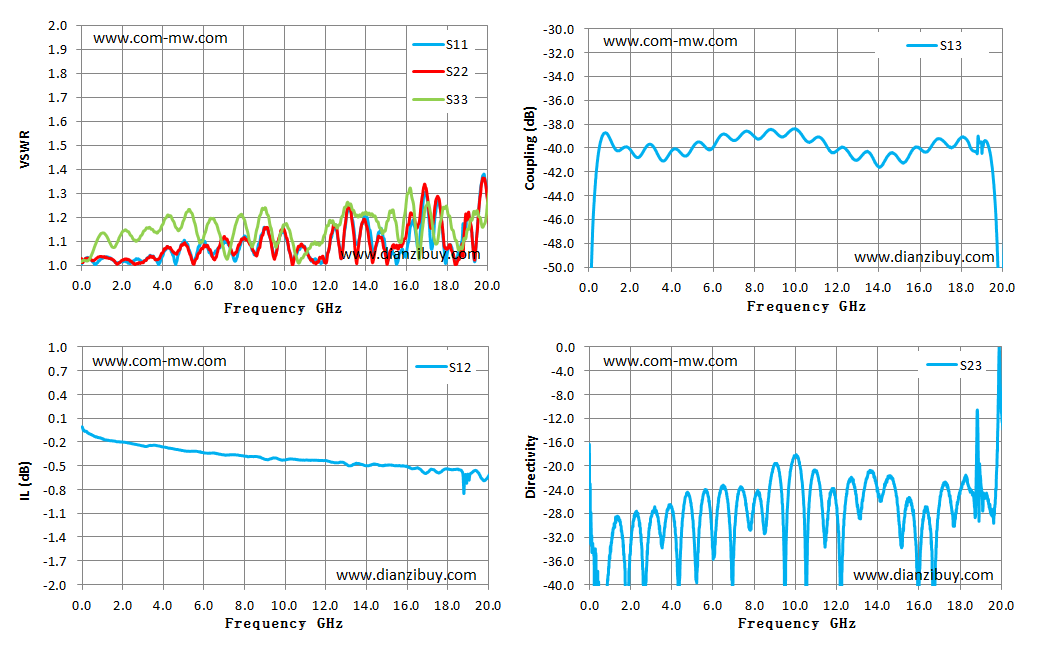

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.03 | 1.02 | -0.01 | -69.41 | -16.33 |
| 1.44 | 1.03 | 1.03 | 1.09 | -0.18 | -40.20 | -28.63 |
| 2.87 | 1.02 | 1.01 | 1.11 | -0.24 | -39.74 | -32.96 |
| 4.29 | 1.07 | 1.07 | 1.21 | -0.28 | -40.15 | -38.13 |
| 5.72 | 1.06 | 1.04 | 1.13 | -0.32 | -40.04 | -24.44 |
| 7.15 | 1.10 | 1.11 | 1.03 | -0.36 | -39.27 | -26.65 |
| 8.58 | 1.05 | 1.04 | 1.12 | -0.38 | -38.66 | -30.14 |
| 10.01 | 1.14 | 1.14 | 1.17 | -0.43 | -38.39 | -18.27 |
| 11.43 | 1.02 | 1.01 | 1.09 | -0.43 | -39.63 | -33.21 |
| 12.86 | 1.07 | 1.06 | 1.21 | -0.46 | -41.01 | -23.30 |
| 14.29 | 1.10 | 1.04 | 1.21 | -0.48 | -41.10 | -24.28 |
| 15.72 | 1.06 | 1.08 | 1.10 | -0.50 | -39.98 | -28.31 |
| 17.14 | 1.15 | 1.20 | 1.24 | -0.55 | -39.45 | -23.45 |
| 18.57 | 1.05 | 1.03 | 1.06 | -0.55 | -40.23 | -24.42 |
| 20.00 | 1.26 | 1.26 | 1.27 | -0.63 | -51.81 | -11.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
