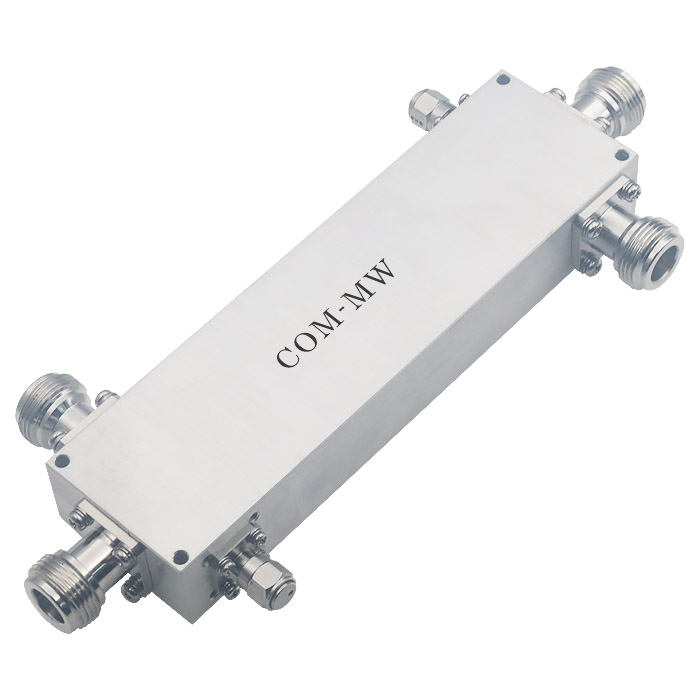

0.7~6GHz, 正反向耦合度 40dB, N, N, 600W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 6 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 正反向耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 主线接口形式 | N -F |
| 耦合接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 600W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

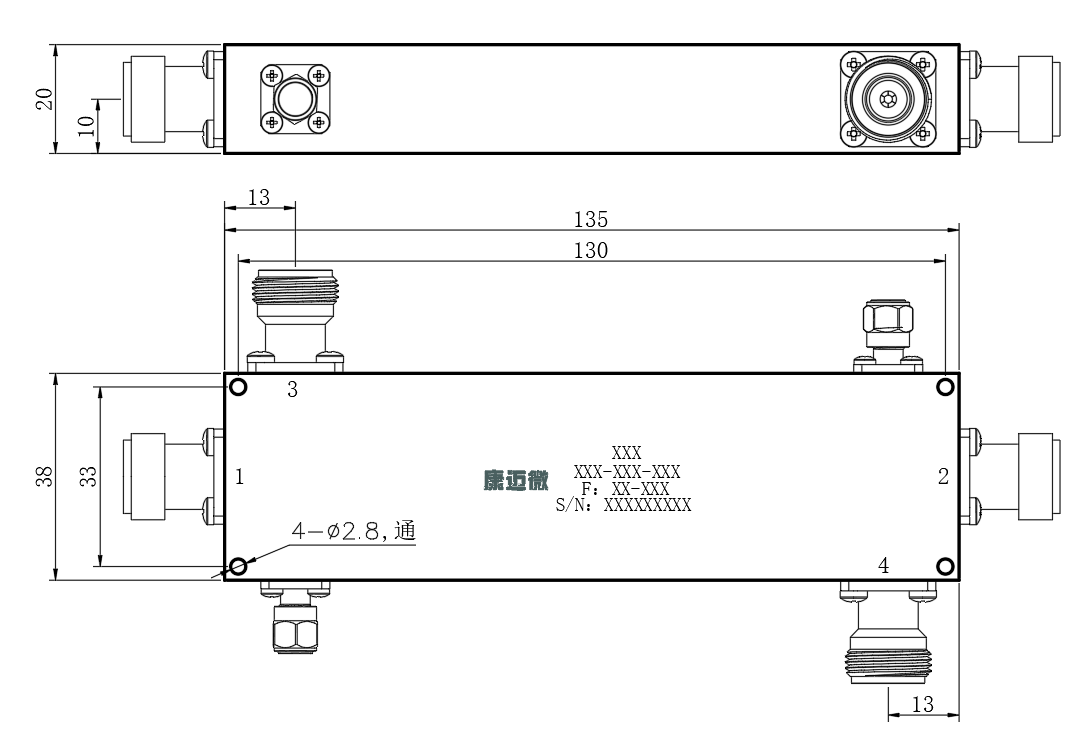

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

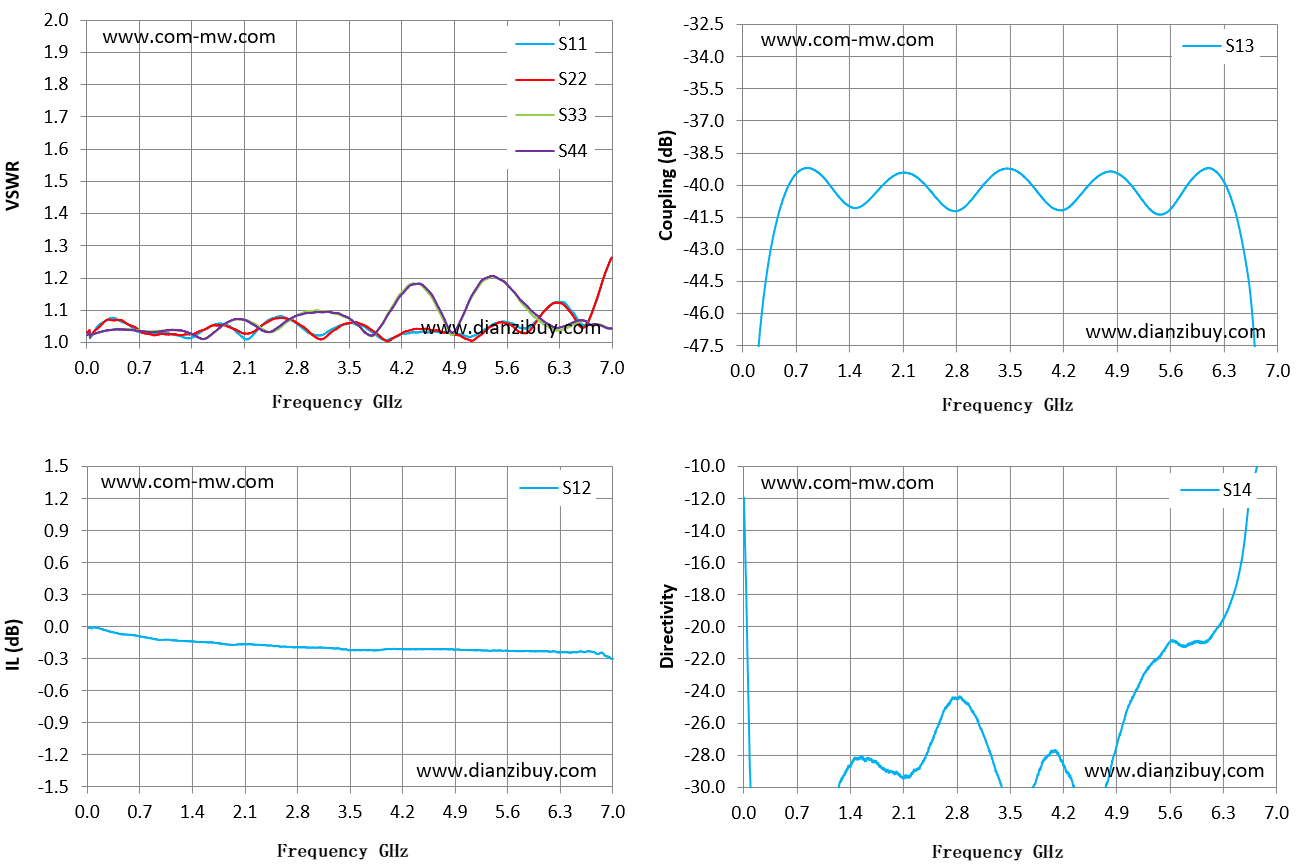

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.03 | 1.02 | -0.01 | -73.77 | -11.94 |
| 0.50 | 1.06 | 1.04 | -0.08 | -40.94 | -35.41 |
| 1.00 | 1.03 | 1.04 | -0.13 | -39.45 | -31.59 |
| 1.50 | 1.03 | 1.01 | -0.15 | -41.05 | -28.22 |
| 2.00 | 1.03 | 1.07 | -0.17 | -39.51 | -29.06 |
| 2.50 | 1.08 | 1.03 | -0.19 | -40.46 | -26.76 |
| 3.00 | 1.03 | 1.10 | -0.20 | -40.64 | -25.28 |
| 3.50 | 1.06 | 1.07 | -0.22 | -39.24 | -31.56 |
| 4.00 | 1.01 | 1.08 | -0.21 | -40.90 | -28.02 |
| 4.50 | 1.03 | 1.17 | -0.21 | -40.10 | -32.43 |
| 5.00 | 1.02 | 1.08 | -0.22 | -39.69 | -25.69 |
| 5.50 | 1.06 | 1.20 | -0.23 | -41.35 | -21.58 |
| 6.00 | 1.07 | 1.07 | -0.24 | -39.32 | -20.97 |
| 6.50 | 1.09 | 1.06 | -0.24 | -42.09 | -16.74 |
| 7.00 | 1.26 | 1.04 | -0.31 | -52.99 | -5.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
