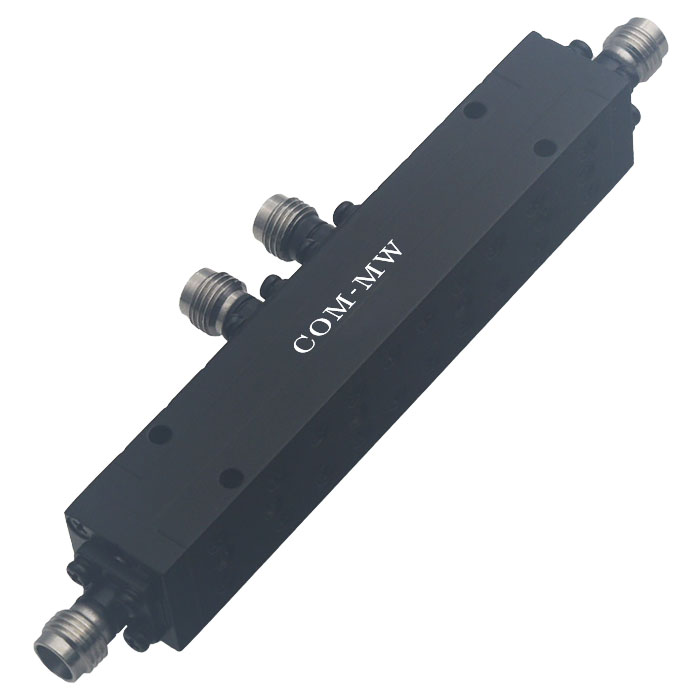

50~61GHz, 耦合度 40dB, 1.85, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 50 | ~ | 61 | GHz |
| 插入损耗 | 1.4 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.6 |
| 接口形式 | 1.85-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

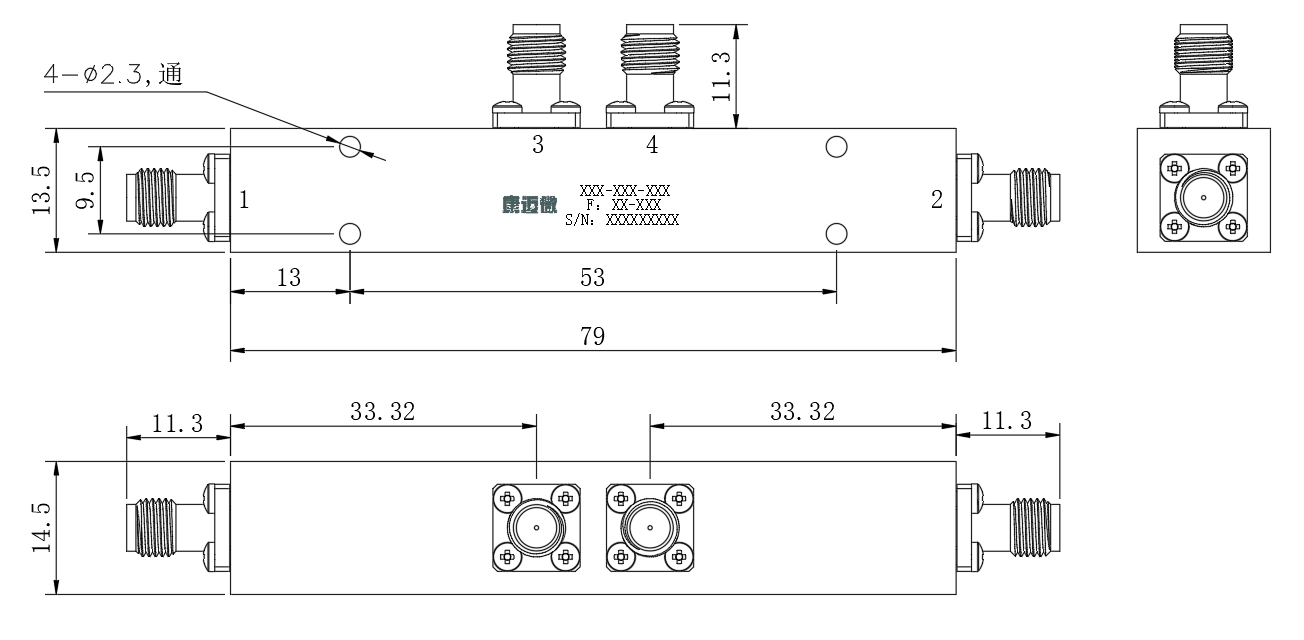

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

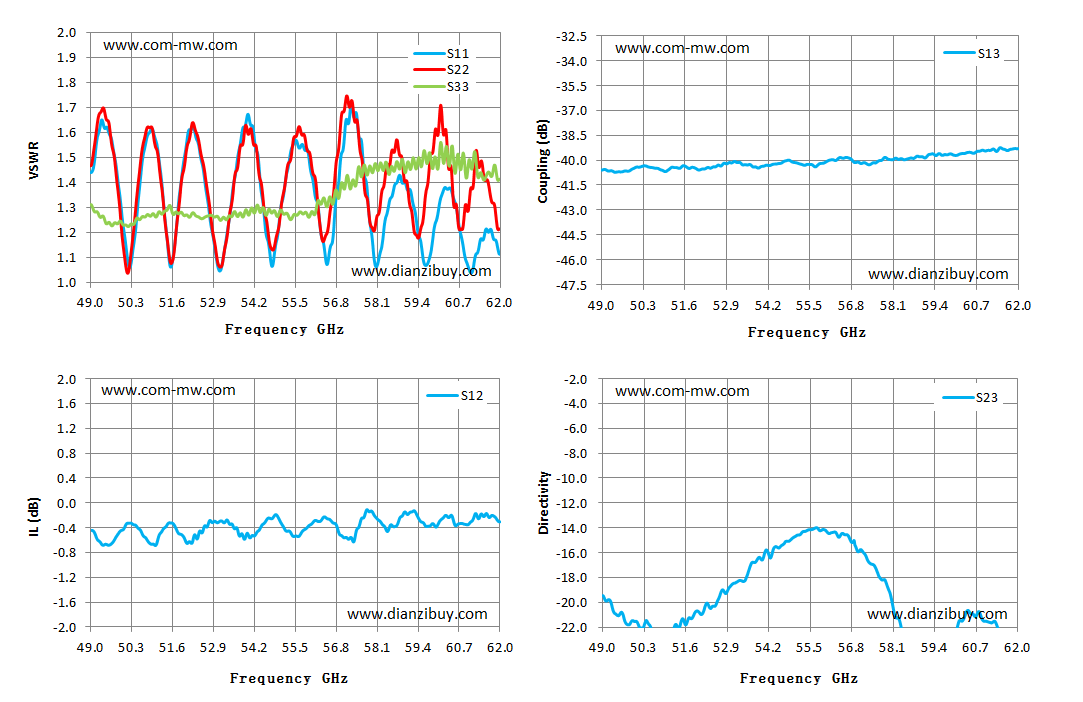

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 49.00 | 1.44 | 1.47 | 1.31 | -0.44 | -40.59 | -19.45 |
| 49.93 | 1.35 | 1.30 | 1.25 | -0.47 | -40.58 | -21.47 |
| 50.86 | 1.60 | 1.62 | 1.27 | -0.64 | -40.58 | -22.27 |
| 51.79 | 1.32 | 1.29 | 1.28 | -0.48 | -40.46 | -21.31 |
| 52.71 | 1.34 | 1.37 | 1.27 | -0.39 | -40.34 | -19.16 |
| 53.64 | 1.46 | 1.45 | 1.27 | -0.40 | -40.26 | -17.02 |
| 54.57 | 1.19 | 1.26 | 1.27 | -0.29 | -40.19 | -15.49 |
| 55.50 | 1.57 | 1.59 | 1.27 | -0.54 | -40.26 | -14.15 |
| 56.43 | 1.12 | 1.18 | 1.33 | -0.22 | -39.84 | -14.65 |
| 57.36 | 1.66 | 1.67 | 1.41 | -0.63 | -40.27 | -16.82 |
| 58.29 | 1.17 | 1.38 | 1.45 | -0.35 | -39.95 | -21.35 |
| 59.21 | 1.34 | 1.28 | 1.47 | -0.15 | -39.67 | -25.07 |
| 60.14 | 1.35 | 1.69 | 1.55 | -0.27 | -39.66 | -21.62 |
| 61.07 | 1.04 | 1.37 | 1.48 | -0.31 | -39.40 | -21.57 |
| 62.00 | 1.12 | 1.22 | 1.41 | -0.31 | -39.31 | -24.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
