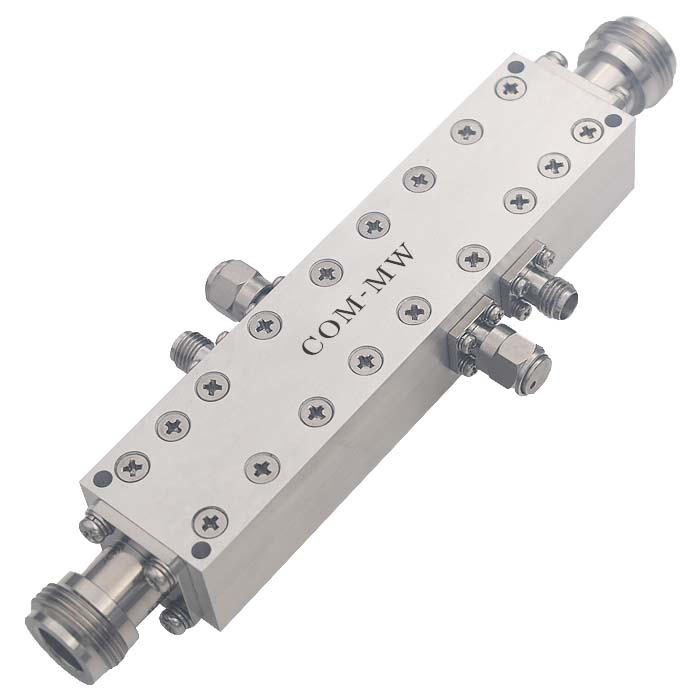

6~18GHz, 耦合度 40dB, N, SMA, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.5 |
| 主线接口形式 | N -F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

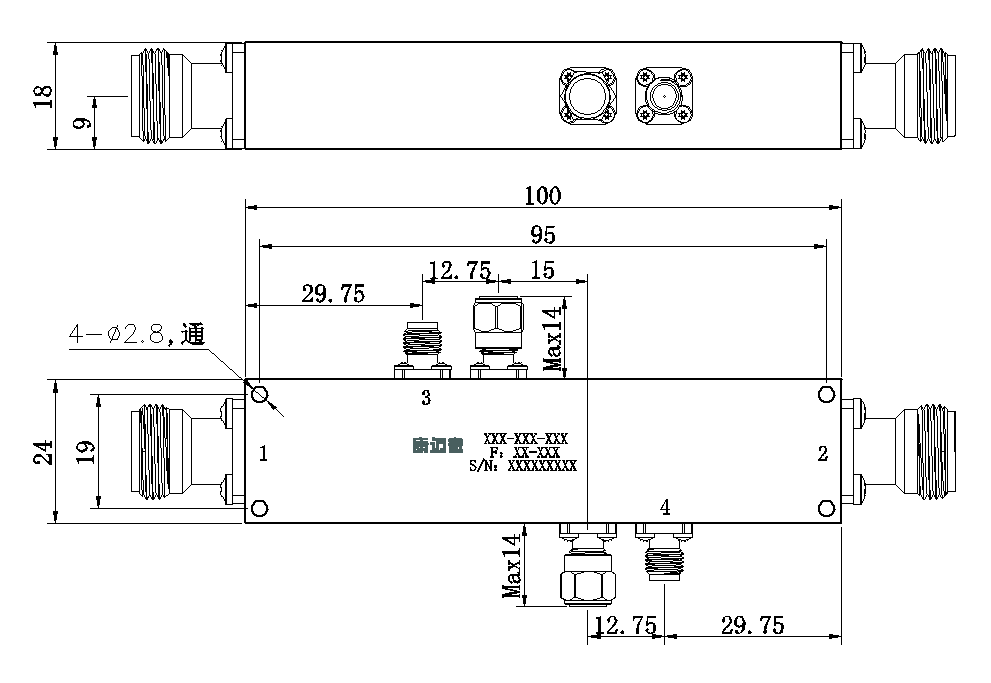

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

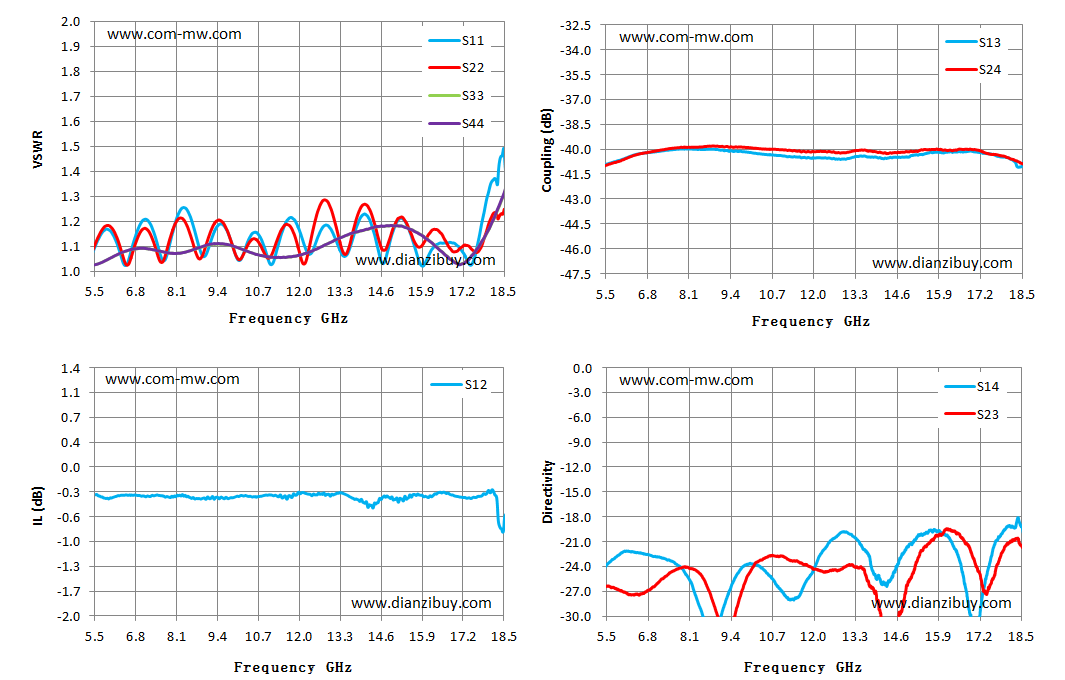

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 5.00 | 1.04 | 1.04 | -0.32 | -41.34 | -26.73 |
| 5.95 | 1.17 | 1.05 | -0.40 | -40.66 | -26.89 |
| 6.90 | 1.18 | 1.09 | -0.35 | -40.19 | -26.64 |
| 7.85 | 1.10 | 1.08 | -0.37 | -39.98 | -24.16 |
| 8.80 | 1.10 | 1.10 | -0.39 | -40.00 | -28.05 |
| 9.75 | 1.15 | 1.11 | -0.39 | -40.14 | -26.75 |
| 10.70 | 1.15 | 1.07 | -0.36 | -40.34 | -22.67 |
| 11.65 | 1.21 | 1.06 | -0.36 | -40.50 | -23.74 |
| 12.60 | 1.14 | 1.10 | -0.32 | -40.56 | -24.42 |
| 13.55 | 1.08 | 1.15 | -0.35 | -40.41 | -24.31 |
| 14.50 | 1.09 | 1.18 | -0.45 | -40.48 | -31.39 |
| 15.45 | 1.18 | 1.17 | -0.39 | -40.28 | -21.61 |
| 16.40 | 1.11 | 1.09 | -0.31 | -40.17 | -19.74 |
| 17.35 | 1.04 | 1.05 | -0.39 | -40.26 | -27.22 |
| 18.30 | 1.36 | 1.25 | -0.55 | -40.85 | -20.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
