DC~26.5GHz, 耦合度40dB, SMA, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 无 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

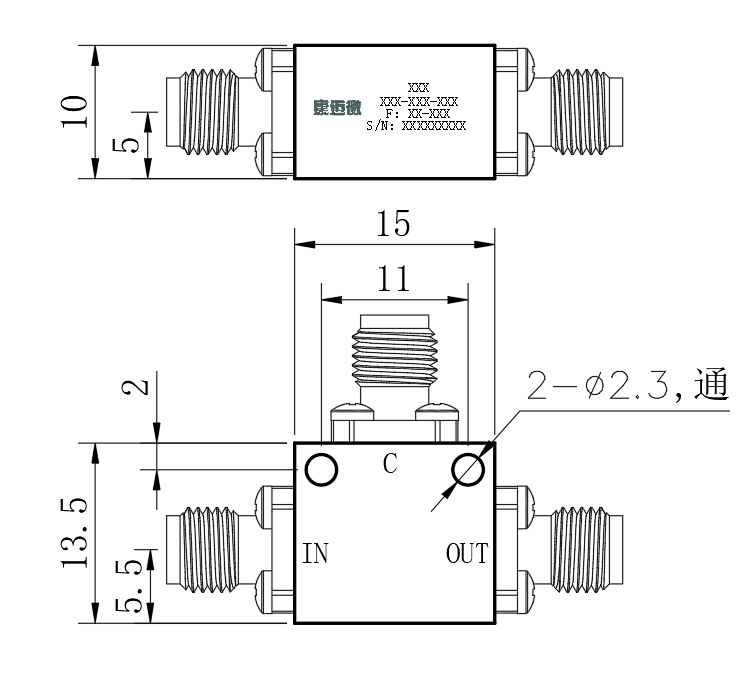

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

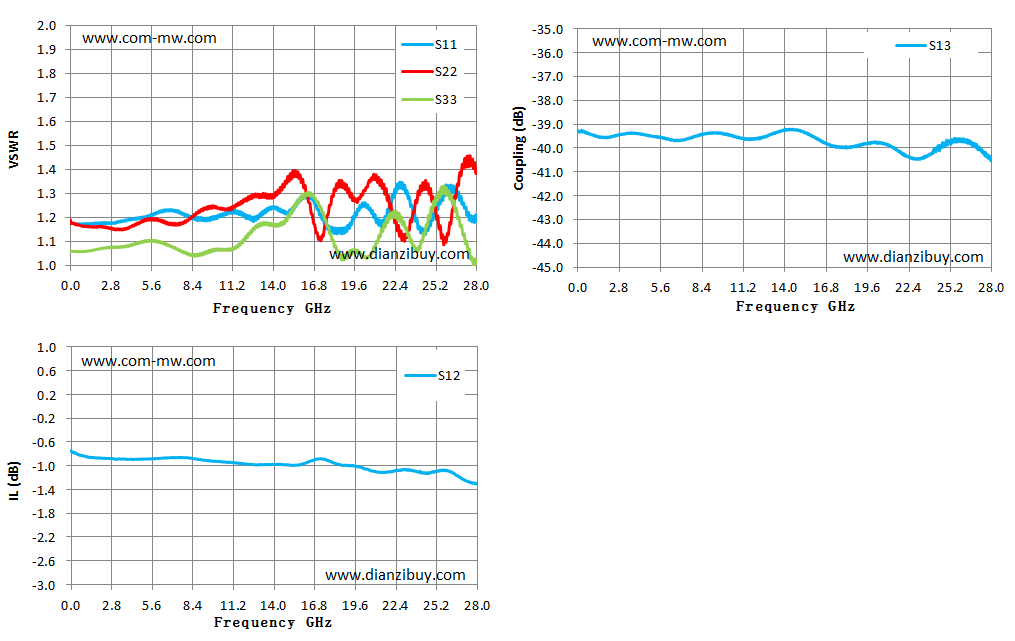

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB |
| 0.01 | 1.18 | 1.19 | 1.06 | -0.74 | -39.31 |
| 2.01 | 1.17 | 1.16 | 1.07 | -0.87 | -39.55 |
| 4.01 | 1.19 | 1.16 | 1.08 | -0.89 | -39.40 |
| 6.01 | 1.22 | 1.19 | 1.10 | -0.88 | -39.63 |
| 8.01 | 1.21 | 1.18 | 1.05 | -0.87 | -39.50 |
| 10.01 | 1.20 | 1.24 | 1.06 | -0.93 | -39.41 |
| 12.01 | 1.21 | 1.27 | 1.11 | -0.97 | -39.62 |
| 14.01 | 1.24 | 1.29 | 1.17 | -0.98 | -39.24 |
| 16.00 | 1.29 | 1.36 | 1.29 | -0.96 | -39.54 |
| 18.00 | 1.15 | 1.28 | 1.12 | -0.94 | -39.96 |
| 20.00 | 1.24 | 1.29 | 1.05 | -1.03 | -39.77 |
| 22.00 | 1.26 | 1.24 | 1.20 | -1.10 | -40.23 |
| 24.00 | 1.16 | 1.30 | 1.08 | -1.10 | -40.18 |
| 26.00 | 1.31 | 1.13 | 1.30 | -1.09 | -39.74 |
| 28.00 | 1.19 | 1.40 | 1.02 | -1.31 | -40.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
