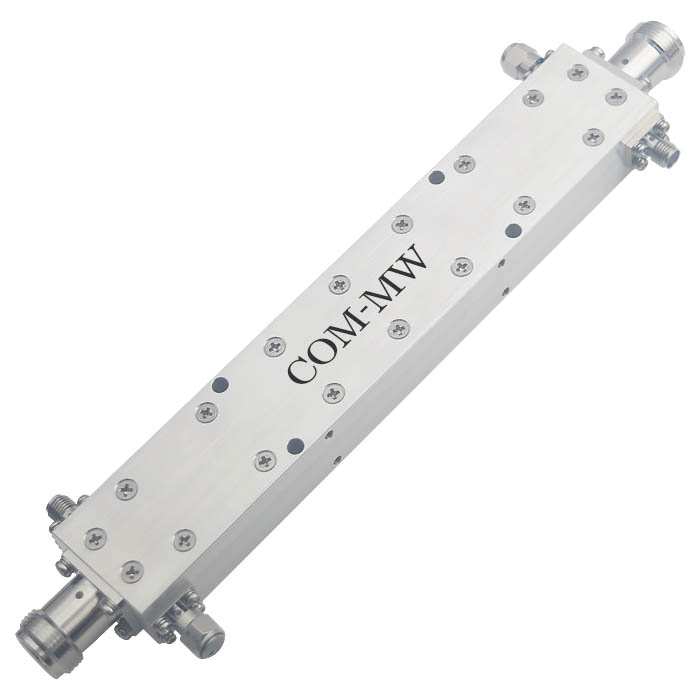

0.3~8GHz, 双定向耦合度 40dB, N, SMA, 120W, 3000W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 8 | GHz |
| 插入损耗 | 0.8 | dB@0.3-6G | ||
| 插入损耗 | 0.9 | dB@6-8G | ||
| 双定向耦合度 | 38.5 | 40 | 41.5 | dB |
| 耦合平坦度 | ±1.1 | dB | ||
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.3 |

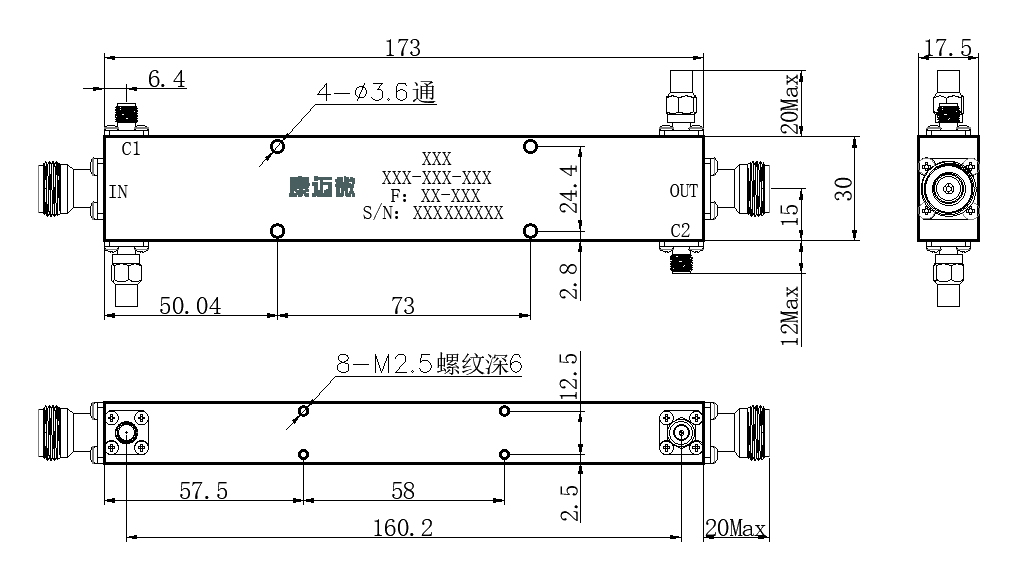

| 主线接口形式 | N -K |
| 耦合接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 120W设计保证 |
| 峰值功率 | 3000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN(N-K) | |
| 输出端口 | OUT(N-K) | |
| 正向耦合端口 | C1(SMA-K) | |
| 反向耦合端口 | C2(SMA-K) |

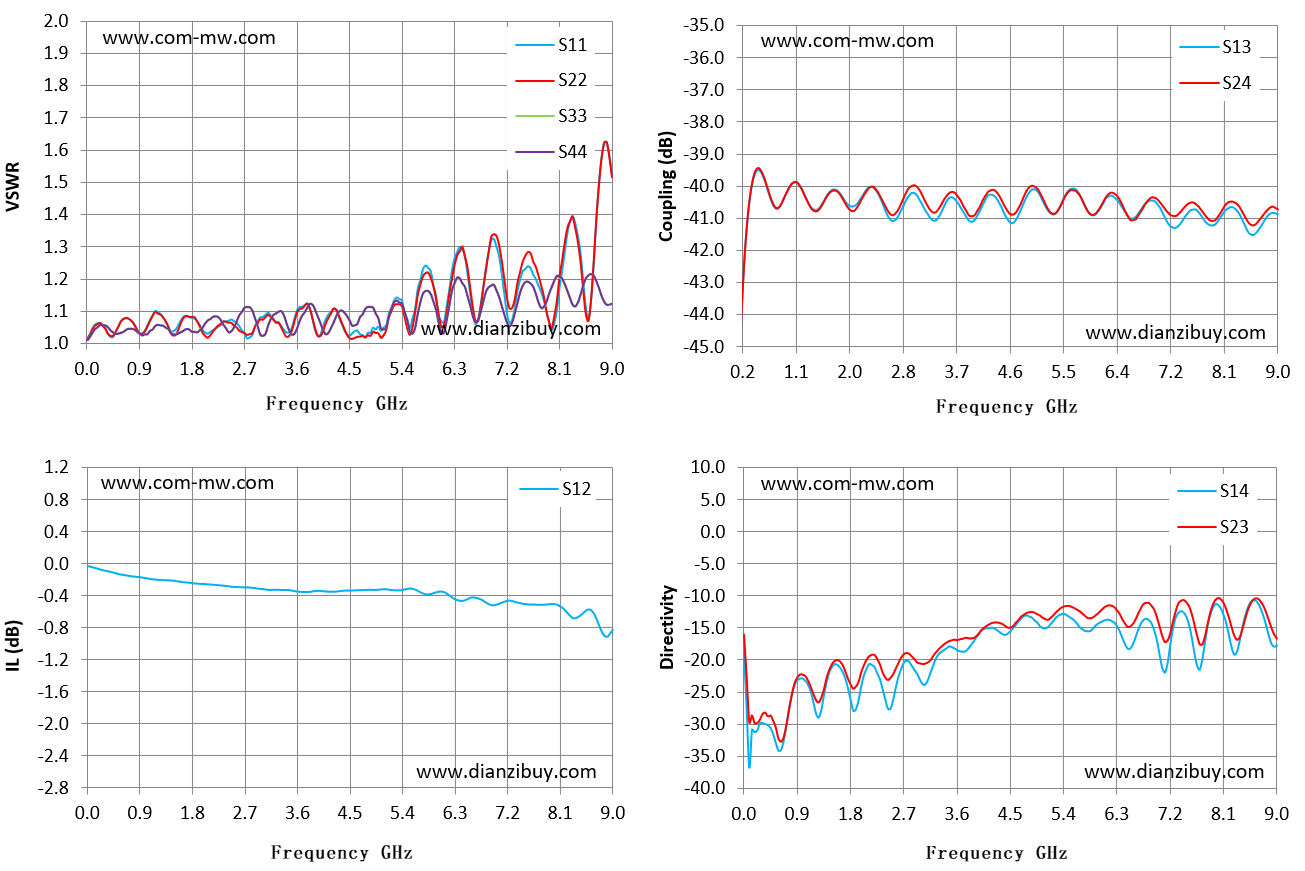

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.01 | 1.01 | -0.02 | -72.63 | -18.79 |
| 0.64 | 1.08 | 1.08 | -0.14 | -40.29 | -33.92 |
| 1.29 | 1.09 | 1.09 | -0.20 | -40.48 | -28.95 |
| 1.93 | 1.07 | 1.07 | -0.24 | -40.52 | -27.64 |
| 2.57 | 1.06 | 1.05 | -0.29 | -40.89 | -24.19 |
| 3.21 | 1.08 | 1.08 | -0.32 | -40.77 | -20.80 |
| 3.86 | 1.10 | 1.11 | -0.35 | -40.83 | -17.73 |
| 4.50 | 1.03 | 1.03 | -0.33 | -40.68 | -15.84 |
| 5.14 | 1.06 | 1.04 | -0.32 | -40.48 | -14.87 |
| 5.79 | 1.23 | 1.21 | -0.37 | -40.35 | -15.44 |
| 6.43 | 1.30 | 1.29 | -0.46 | -40.53 | -16.54 |
| 7.07 | 1.27 | 1.31 | -0.49 | -40.71 | -21.29 |
| 7.71 | 1.20 | 1.24 | -0.51 | -40.82 | -21.43 |
| 8.36 | 1.40 | 1.39 | -0.68 | -40.78 | -18.66 |
| 9.00 | 1.52 | 1.52 | -0.82 | -40.88 | -17.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
