2~8GHz, 耦合度40dB, 微带焊盘, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | 微带焊盘 |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

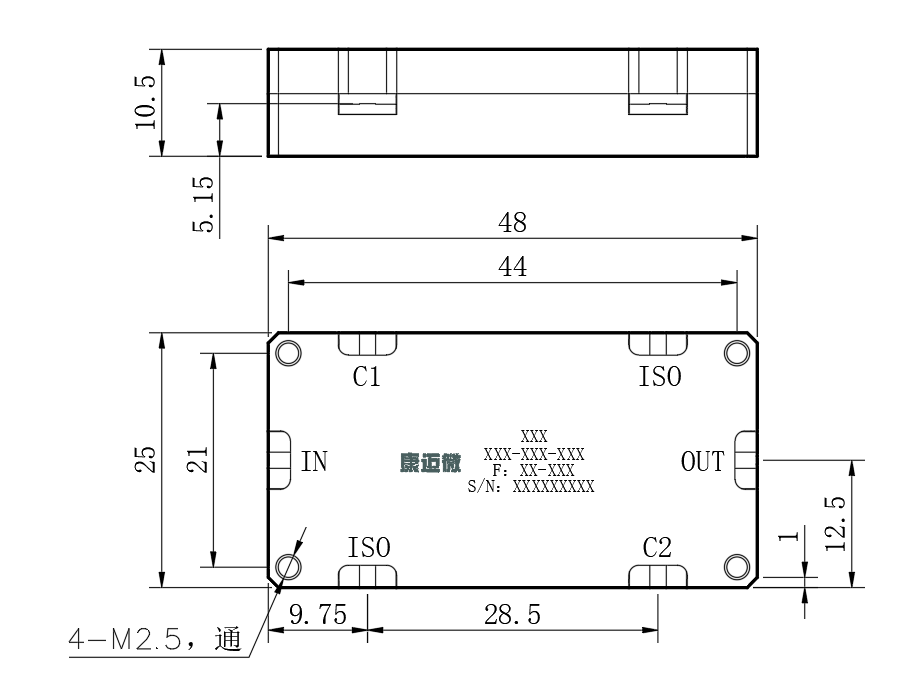

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 正向耦合端口 | C1 | --- |
| 反向耦合端口 | C2 | --- |

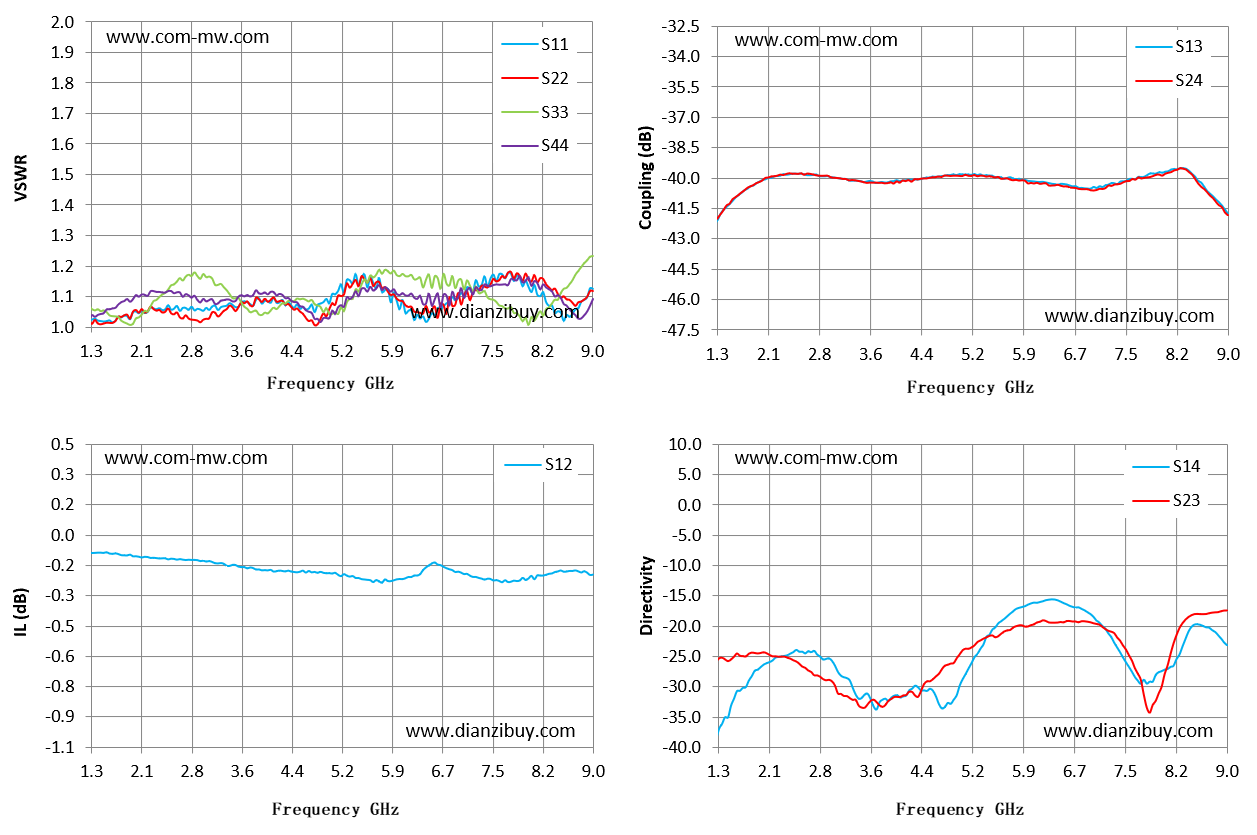

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
|---|---|---|---|---|
| 1.3 | 1.03 | -0.09 | -42.26 | -38.58 |
| 1.85 | 1.04 | -0.1 | -40.37 | -27.36 |
| 2.4 | 1.06 | -0.12 | -39.82 | -24.53 |
| 2.95 | 1.06 | -0.12 | -39.91 | -25.42 |
| 3.5 | 1.07 | -0.15 | -40.15 | -31.87 |
| 4.05 | 1.08 | -0.18 | -40.1 | -31.42 |
| 4.6 | 1.06 | -0.19 | -39.94 | -31.59 |
| 5.15 | 1.14 | -0.2 | -39.85 | -26.08 |
| 5.7 | 1.13 | -0.22 | -40 | -18.37 |
| 6.25 | 1.05 | -0.21 | -40.19 | -15.89 |
| 6.8 | 1.08 | -0.17 | -40.49 | -17.14 |
| 7.35 | 1.17 | -0.22 | -40.3 | -23.51 |
| 7.9 | 1.16 | -0.23 | -39.78 | -29.16 |
| 8.45 | 1.05 | -0.18 | -39.65 | -20.94 |
| 9 | 1.13 | -0.2 | -41.76 | -23.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
