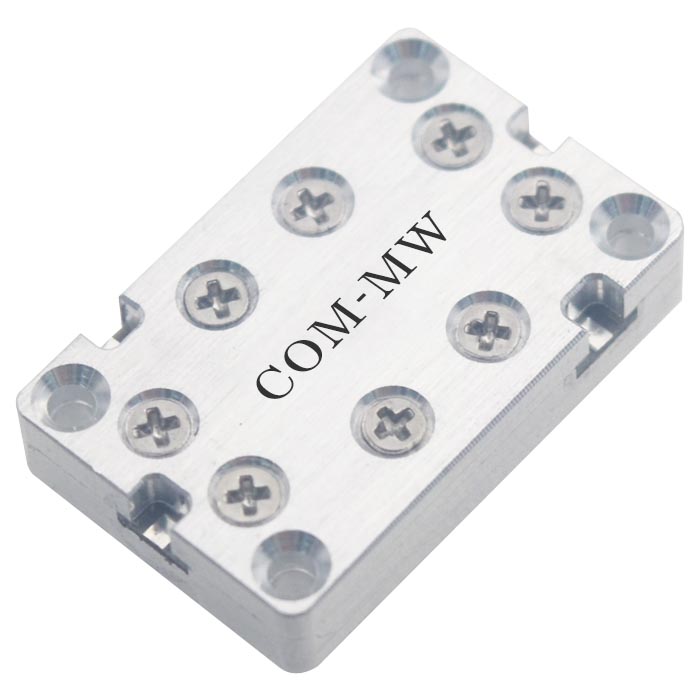

6~18GHz, 耦合度 40dB, 微带焊盘, 40W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 39 | 40 | 41 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |

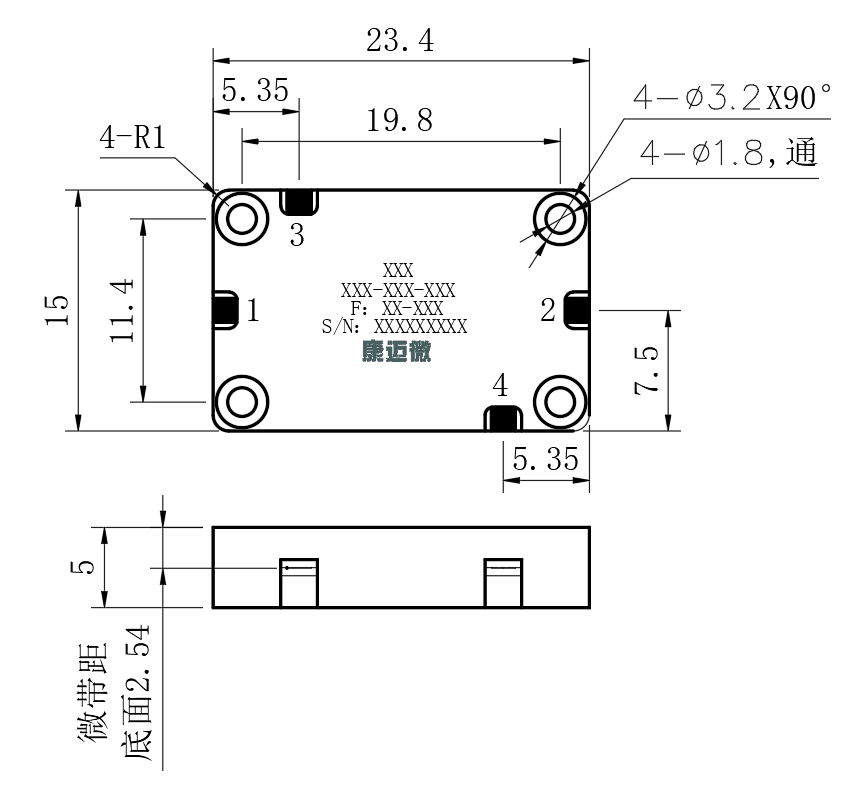

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 40W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.01 | 1.01 | -0.04 | -81.34 | -15.90 |
| 1.43 | 1.02 | 1.01 | -0.13 | -47.38 | -48.03 |
| 2.86 | 1.02 | 1.03 | -0.17 | -42.17 | -36.15 |
| 4.29 | 1.03 | 1.03 | -0.21 | -39.95 | -29.68 |
| 5.71 | 1.06 | 1.02 | -0.21 | -39.17 | -26.52 |
| 7.14 | 1.09 | 1.12 | -0.25 | -39.23 | -25.83 |
| 8.57 | 1.02 | 1.04 | -0.25 | -39.47 | -28.39 |
| 10.00 | 1.22 | 1.21 | -0.30 | -39.54 | -32.69 |
| 11.43 | 1.19 | 1.17 | -0.32 | -39.41 | -28.44 |
| 12.86 | 1.16 | 1.17 | -0.32 | -39.27 | -25.31 |
| 14.29 | 1.34 | 1.31 | -0.39 | -39.45 | -25.47 |
| 15.71 | 1.13 | 1.11 | -0.38 | -39.55 | -26.97 |
| 17.14 | 1.24 | 1.24 | -0.40 | -39.50 | -24.10 |
| 18.57 | 1.15 | 1.16 | -0.39 | -39.29 | -23.99 |
| 20.00 | 1.18 | 1.18 | -0.46 | -39.40 | -23.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
