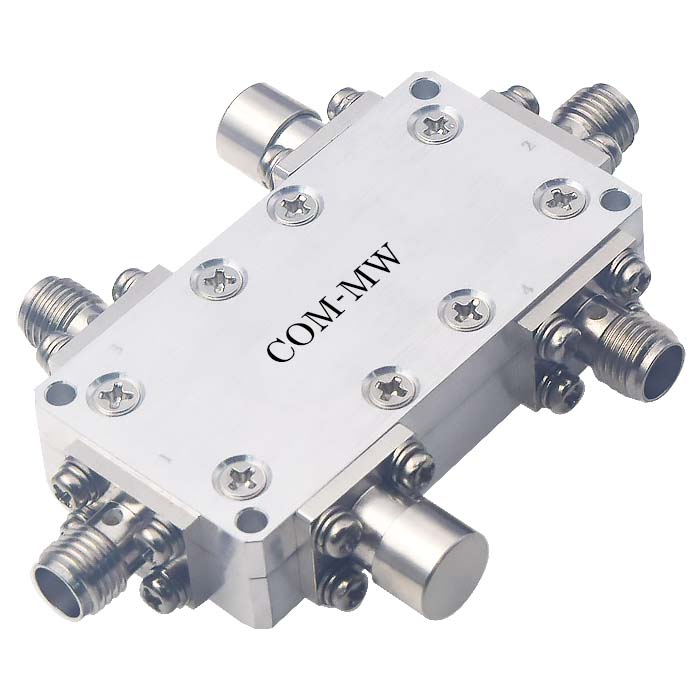

2~18GHz, 双定向耦合度40dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 双定向耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 13 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

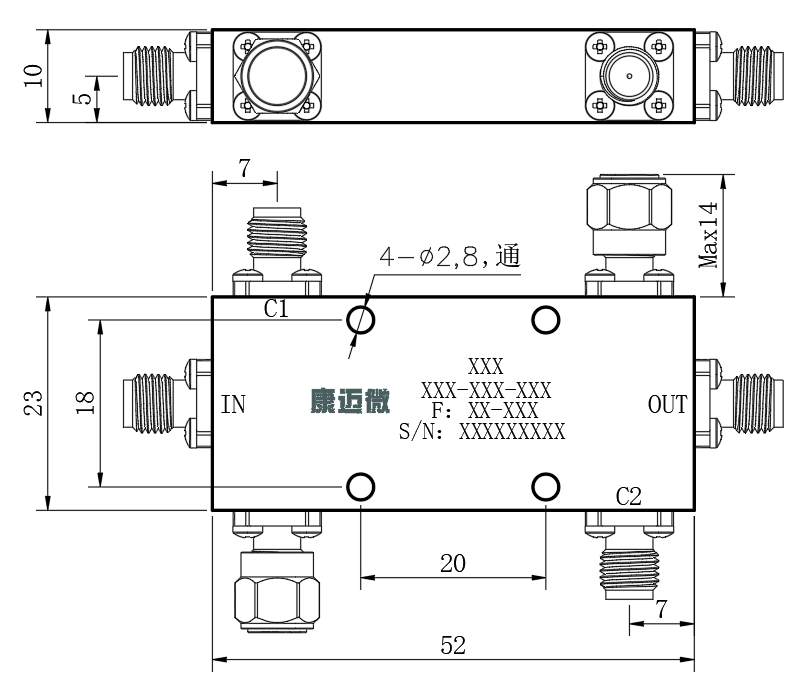

| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | C1 | C2 |

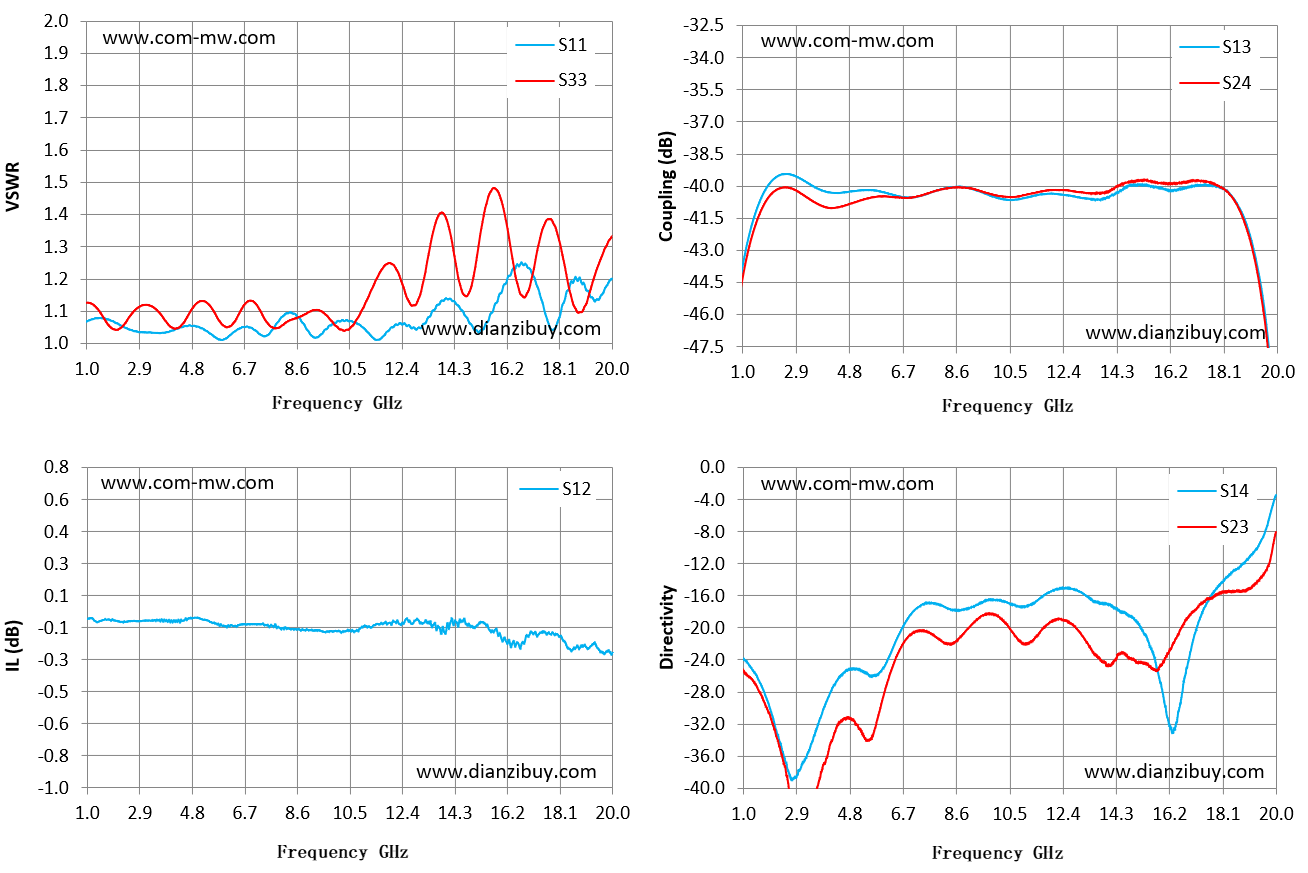

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 1 | 1.07 | 1.13 | -0.05 | -43.64 | -25.25 |
| 2.36 | 1.05 | 1.06 | -0.07 | -39.44 | -35.59 |
| 3.71 | 1.03 | 1.09 | -0.06 | -40.13 | -39.12 |
| 5.07 | 1.05 | 1.13 | -0.05 | -40.2 | -32.09 |
| 6.43 | 1.04 | 1.08 | -0.09 | -40.42 | -23.98 |
| 7.79 | 1.05 | 1.05 | -0.08 | -40.22 | -20.88 |
| 9.14 | 1.03 | 1.1 | -0.12 | -40.12 | -19.67 |
| 10.5 | 1.07 | 1.04 | -0.12 | -40.63 | -20 |
| 11.86 | 1.04 | 1.25 | -0.08 | -40.34 | -19.58 |
| 13.21 | 1.06 | 1.2 | -0.07 | -40.56 | -21.53 |
| 14.57 | 1.1 | 1.16 | -0.06 | -40.04 | -23.13 |
| 15.93 | 1.15 | 1.46 | -0.14 | -40.1 | -24.61 |
| 17.29 | 1.18 | 1.28 | -0.14 | -39.93 | -17.11 |
| 18.64 | 1.2 | 1.11 | -0.22 | -41.02 | -15.35 |
| 20 | 1.2 | 1.33 | -0.24 | -52.91 | -8.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
