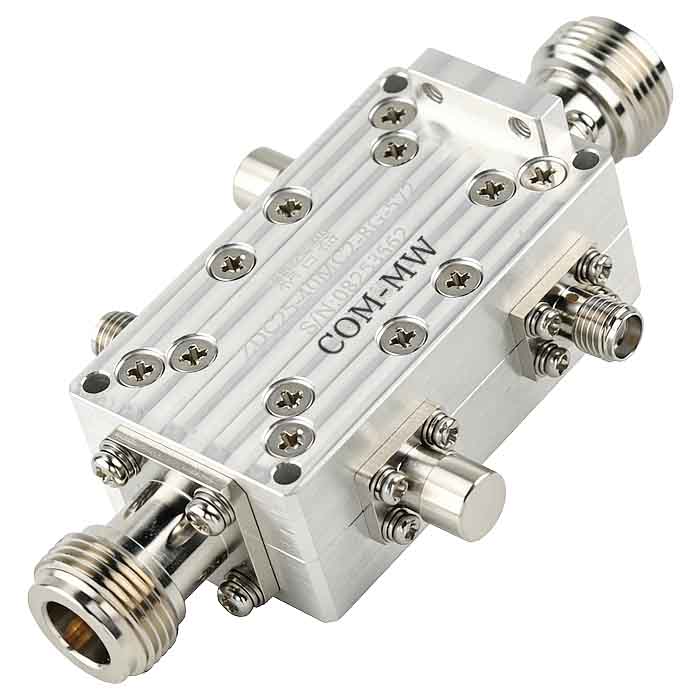

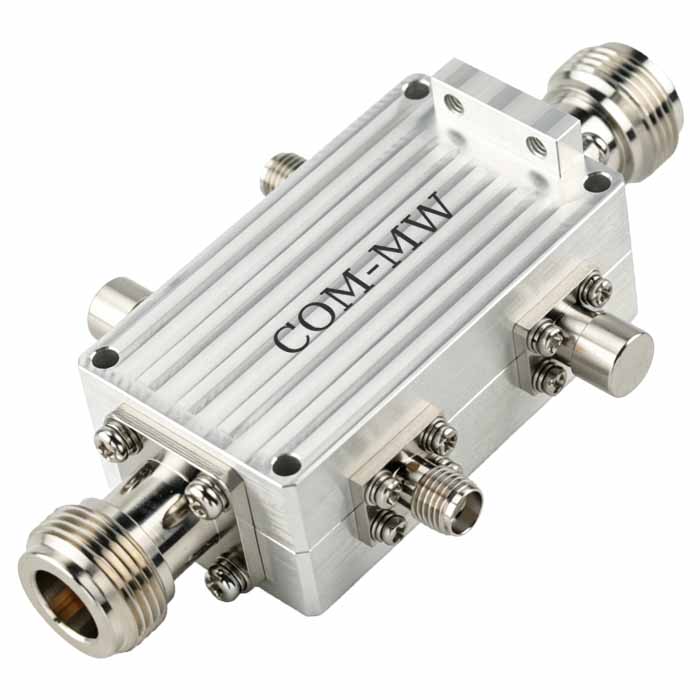

2~8GHz, 耦合度 40dB, N, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.4 |

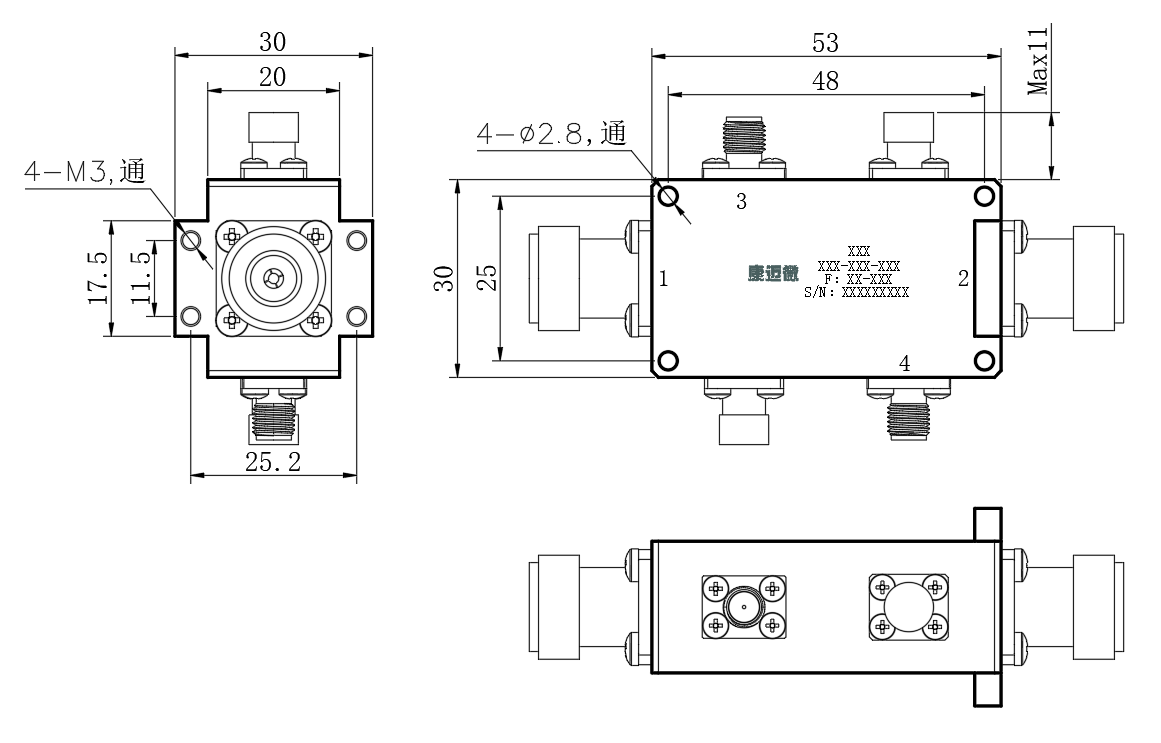

| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

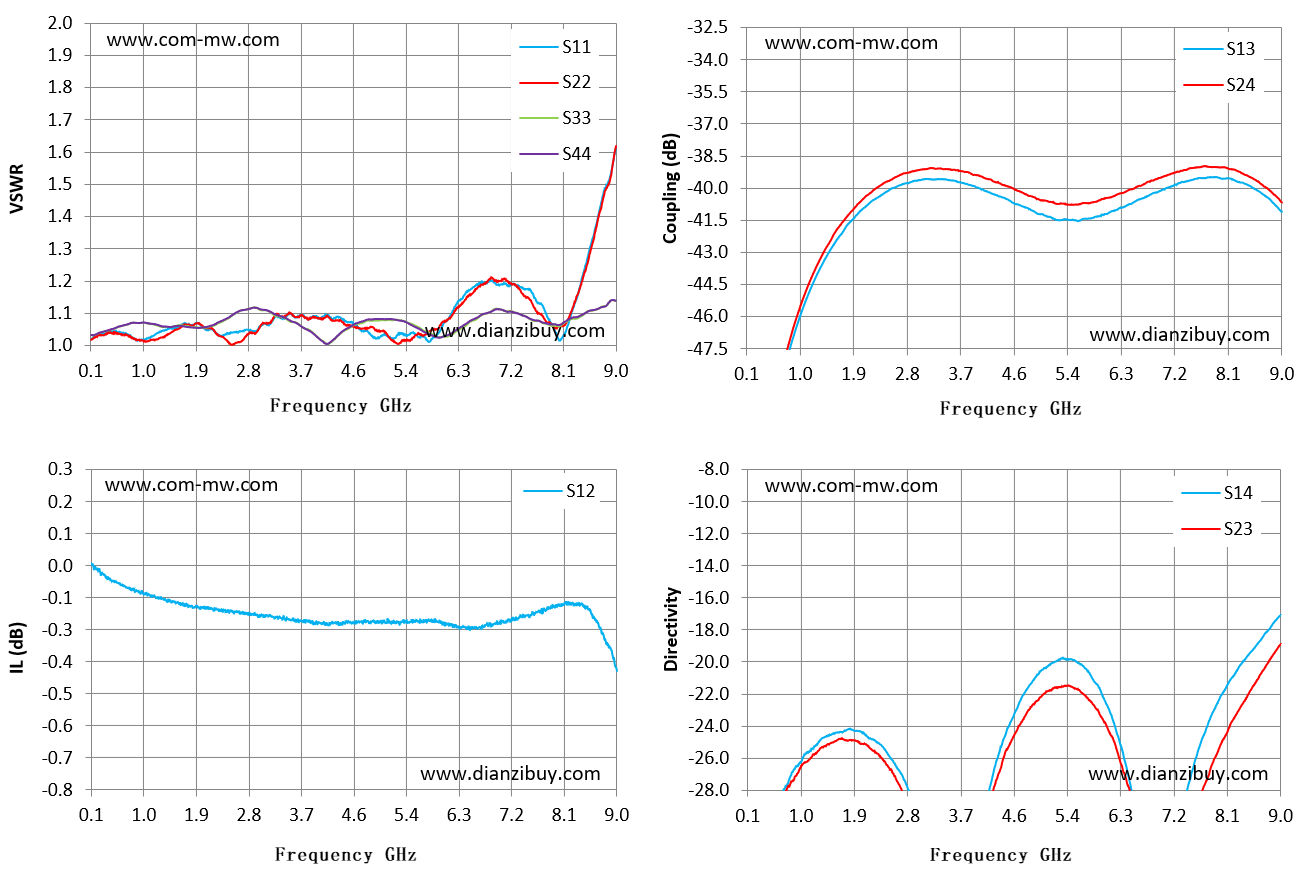

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S14 方向性 |
| 0.10 | 1.02 | -0.02 | -64.54 | -64.22 | -30.50 |
| 0.74 | 1.03 | -0.11 | -48.29 | -47.84 | -27.76 |
| 1.37 | 1.05 | -0.15 | -43.48 | -43.02 | -24.71 |
| 2.01 | 1.05 | -0.18 | -41.03 | -40.56 | -24.40 |
| 2.64 | 1.04 | -0.19 | -39.87 | -39.39 | -26.88 |
| 3.28 | 1.09 | -0.21 | -39.59 | -39.08 | -36.41 |
| 3.91 | 1.09 | -0.22 | -39.96 | -39.39 | -32.17 |
| 4.55 | 1.07 | -0.22 | -40.74 | -40.04 | -23.21 |
| 5.19 | 1.02 | -0.23 | -41.41 | -40.66 | -20.05 |
| 5.82 | 1.01 | -0.22 | -41.42 | -40.68 | -20.82 |
| 6.46 | 1.16 | -0.25 | -40.76 | -40.07 | -27.25 |
| 7.09 | 1.19 | -0.23 | -40.00 | -39.39 | -37.72 |
| 7.73 | 1.13 | -0.18 | -39.54 | -38.97 | -24.40 |
| 8.36 | 1.16 | -0.16 | -39.78 | -39.33 | -20.00 |
| 9.00 | 1.61 | -0.39 | -41.11 | -40.67 | -17.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
