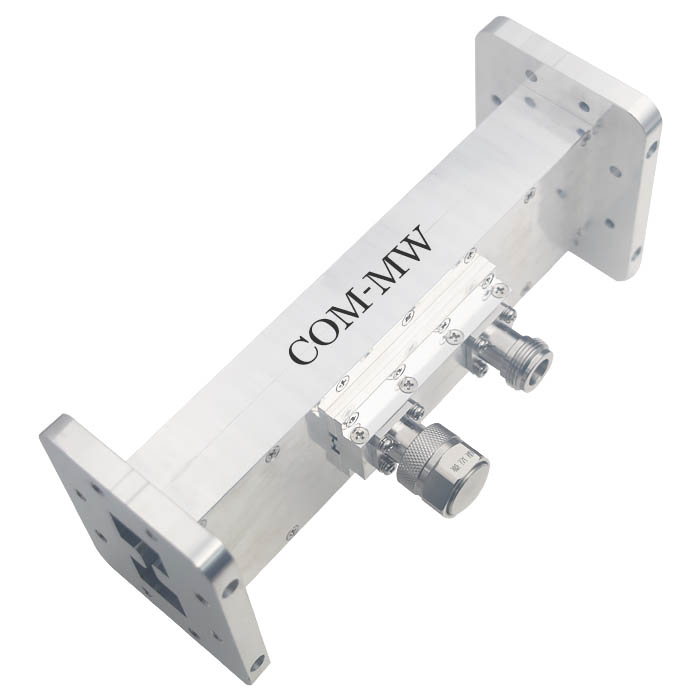

2.6~7.8GHz, 耦合度40dB, 波导口, 800W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2.6 | ~ | 7.8 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 12.7 | dB@2.6G-2.7G | ||
| 方向性 | 15 | dB@2.7G-7.8G | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 功率容量 | 800W设计保证 |
| 峰值功率 | 100KW设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

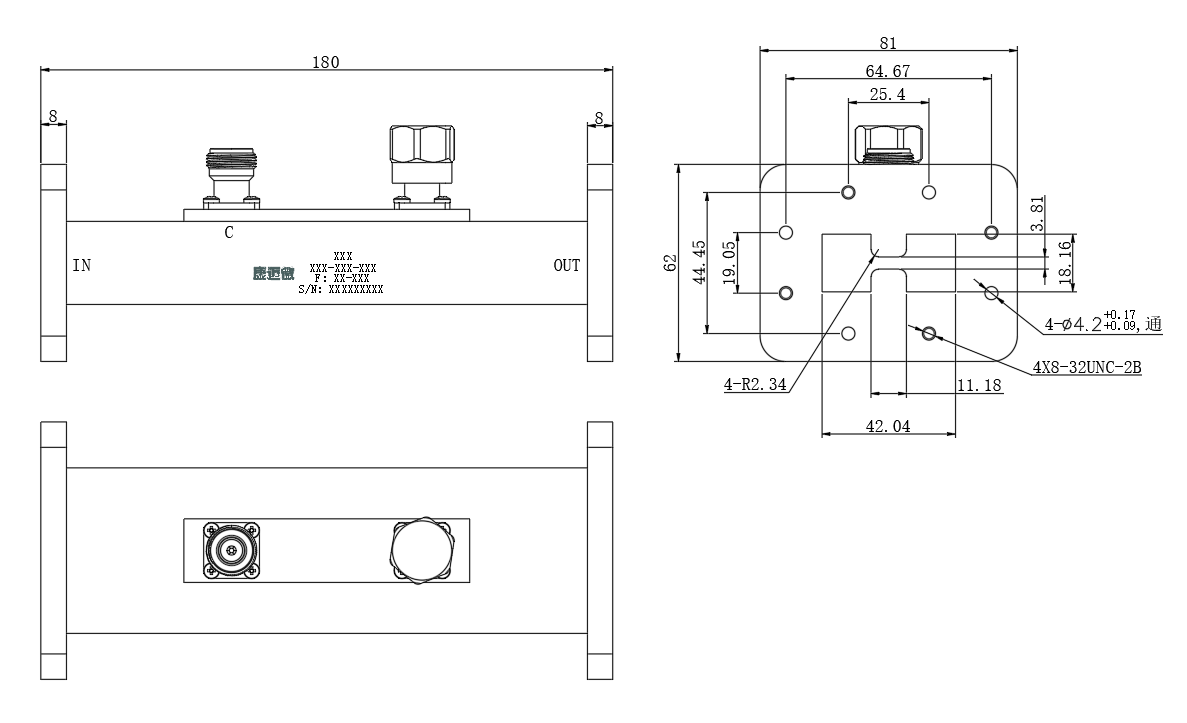

| 输入端口 | IN | WRD250D30 |
| 输出端口 | OUT | WRD250D30 |
| 耦合端口 | C | N-F |

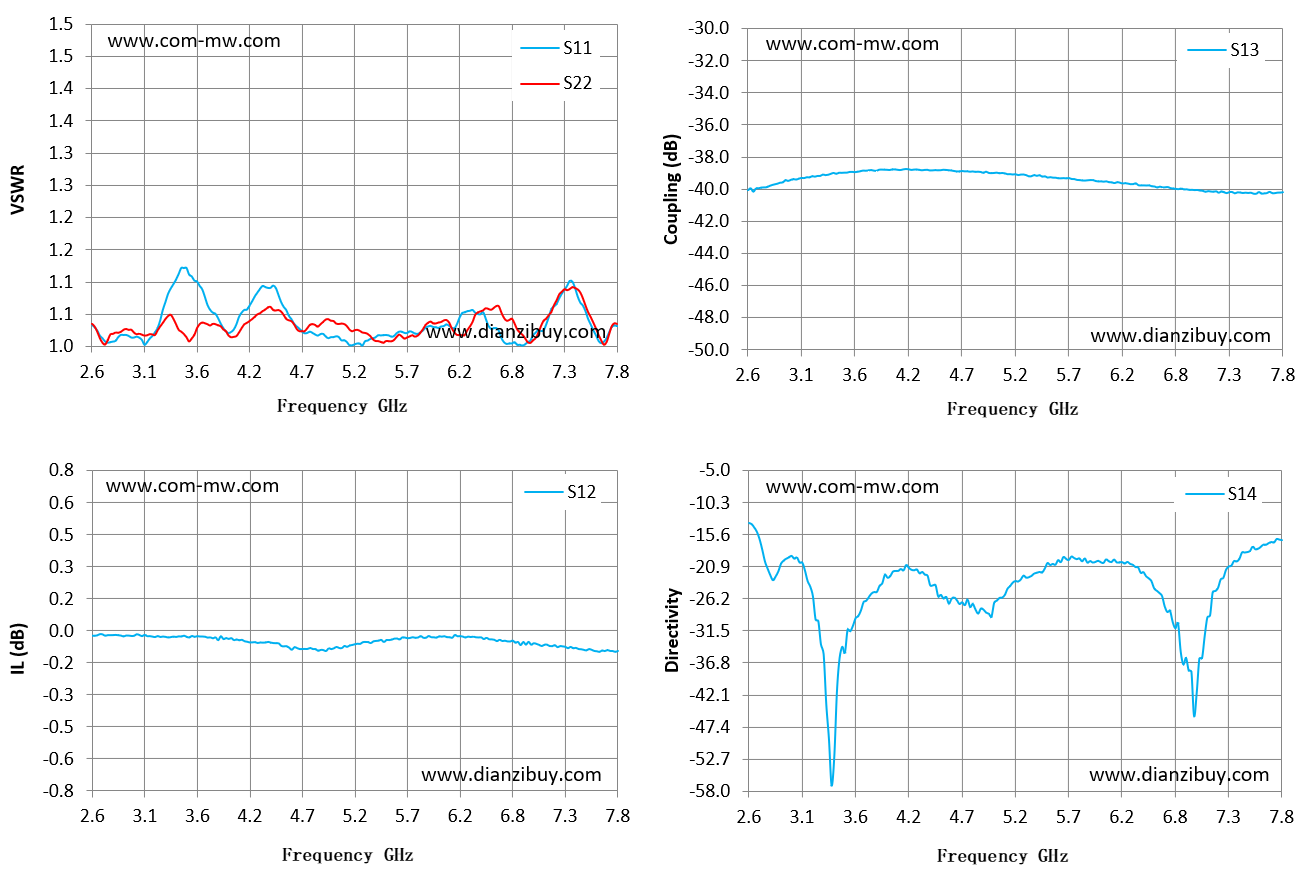

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 2.6 | 1.03 | 1.03 | -0.02 | -40.07 | -13.71 |
| 2.97 | 1.02 | 1.03 | -0.02 | -39.44 | -19.61 |
| 3.34 | 1.07 | 1.04 | -0.03 | -39.09 | -35.36 |
| 3.71 | 1.09 | 1.04 | -0.03 | -38.88 | -28.18 |
| 4.09 | 1.05 | 1.03 | -0.04 | -38.81 | -21.32 |
| 4.46 | 1.08 | 1.06 | -0.06 | -38.82 | -25.85 |
| 4.83 | 1.02 | 1.03 | -0.09 | -38.92 | -28.03 |
| 5.2 | 1 | 1.02 | -0.06 | -39.07 | -23.31 |
| 5.57 | 1.02 | 1.01 | -0.04 | -39.28 | -20.48 |
| 5.94 | 1.03 | 1.04 | -0.03 | -39.43 | -20.01 |
| 6.31 | 1.05 | 1.02 | -0.03 | -39.65 | -20.15 |
| 6.69 | 1.01 | 1.04 | -0.05 | -39.87 | -28.43 |
| 7.06 | 1.02 | 1.03 | -0.07 | -40.16 | -32.38 |
| 7.43 | 1.08 | 1.09 | -0.09 | -40.24 | -18.59 |
| 7.8 | 1.03 | 1.03 | -0.09 | -40.2 | -16.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
