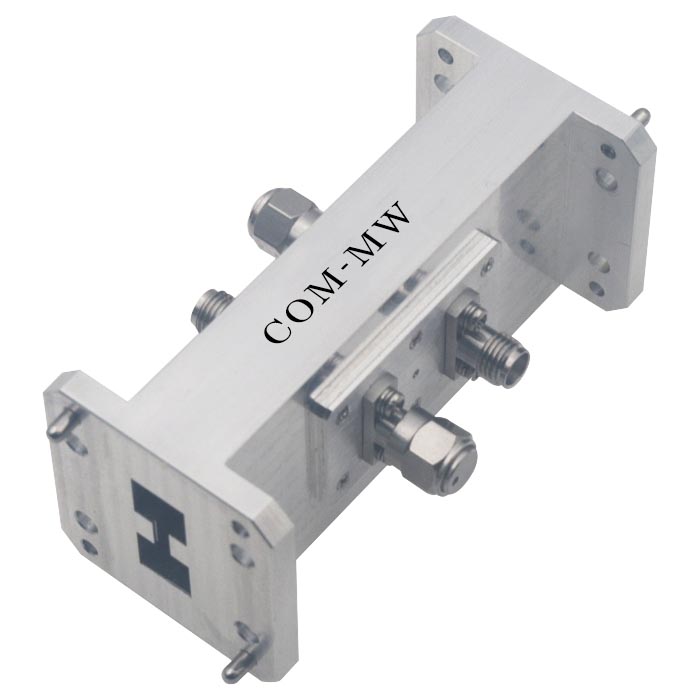

6~18GHz, 耦合度 40dB, 波导口, 400W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | 0.5 | dB | |
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 10 | 13 | dB | |
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.7 |
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 功率容量 | 400W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

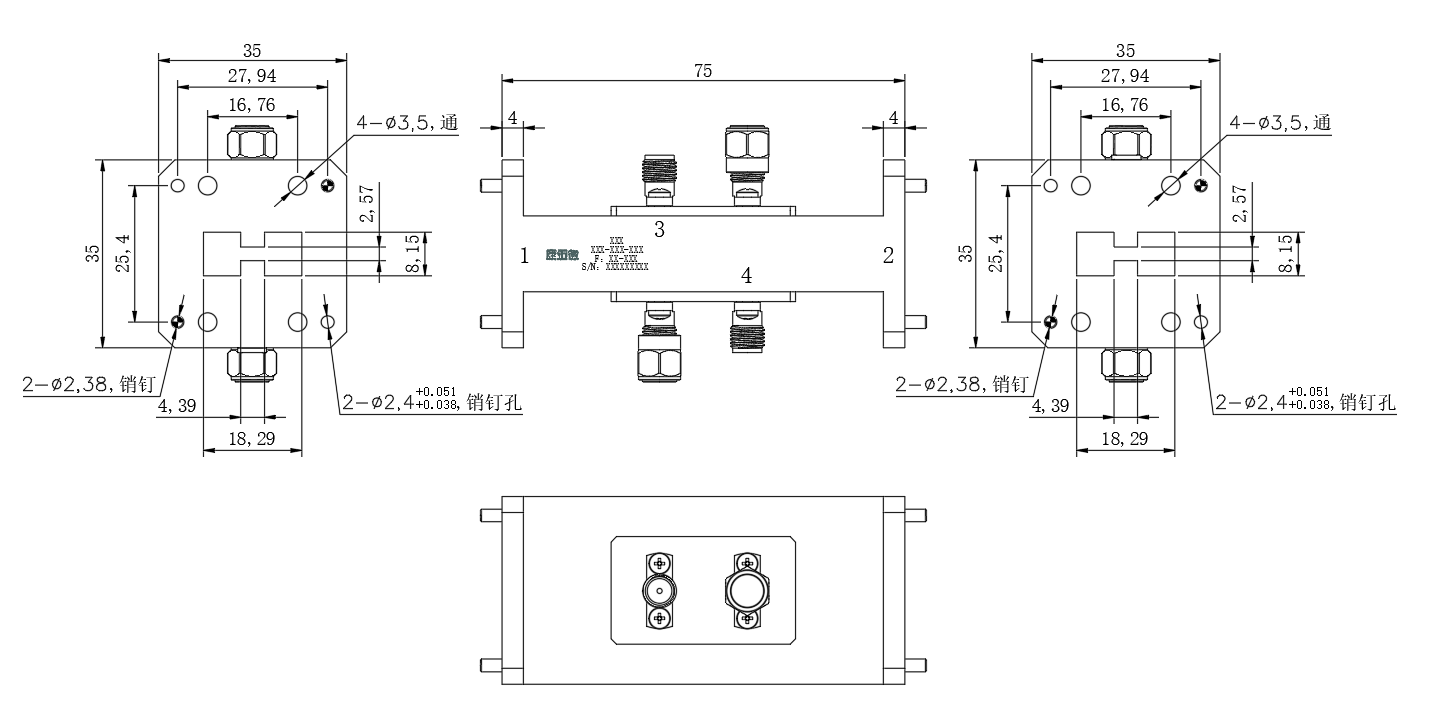

| 输入端口 | 1(WRD650) | 2(WRD650) |
| 输出端口 | 2(WRD650) | 1(WRD650) |
| 耦合端口 | 3(SMA-F) | 4(SMA-F) |

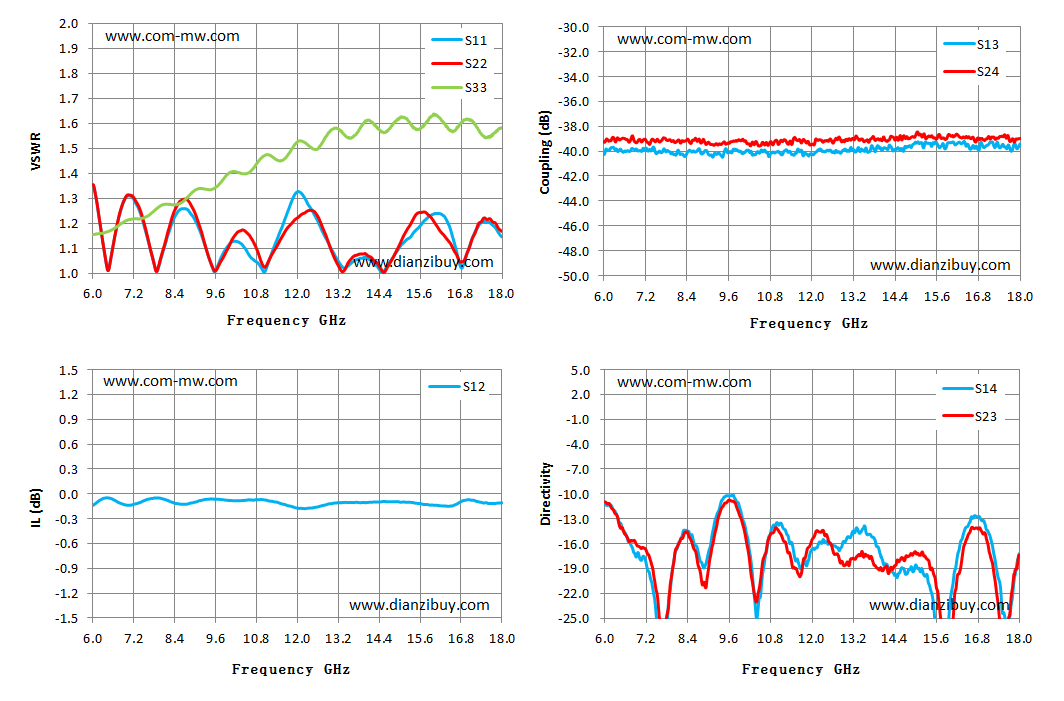

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 6.00 | 1.36 | 1.16 | -0.14 | -40.27 | -11.33 |
| 6.86 | 1.27 | 1.20 | -0.12 | -39.82 | -17.15 |
| 7.71 | 1.08 | 1.24 | -0.06 | -40.01 | -33.45 |
| 8.57 | 1.26 | 1.28 | -0.12 | -40.07 | -15.75 |
| 9.43 | 1.05 | 1.34 | -0.06 | -40.49 | -10.51 |
| 10.29 | 1.13 | 1.40 | -0.08 | -40.33 | -21.14 |
| 11.14 | 1.04 | 1.48 | -0.08 | -40.30 | -13.94 |
| 12.00 | 1.33 | 1.53 | -0.17 | -40.22 | -16.62 |
| 12.86 | 1.14 | 1.55 | -0.13 | -40.02 | -16.16 |
| 13.71 | 1.06 | 1.56 | -0.10 | -39.68 | -15.08 |
| 14.57 | 1.02 | 1.57 | -0.09 | -39.78 | -18.97 |
| 15.43 | 1.17 | 1.58 | -0.11 | -39.56 | -21.81 |
| 16.29 | 1.23 | 1.61 | -0.14 | -39.38 | -15.71 |
| 17.14 | 1.15 | 1.61 | -0.08 | -39.26 | -15.15 |
| 18.00 | 1.15 | 1.58 | -0.11 | -39.41 | -17.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
