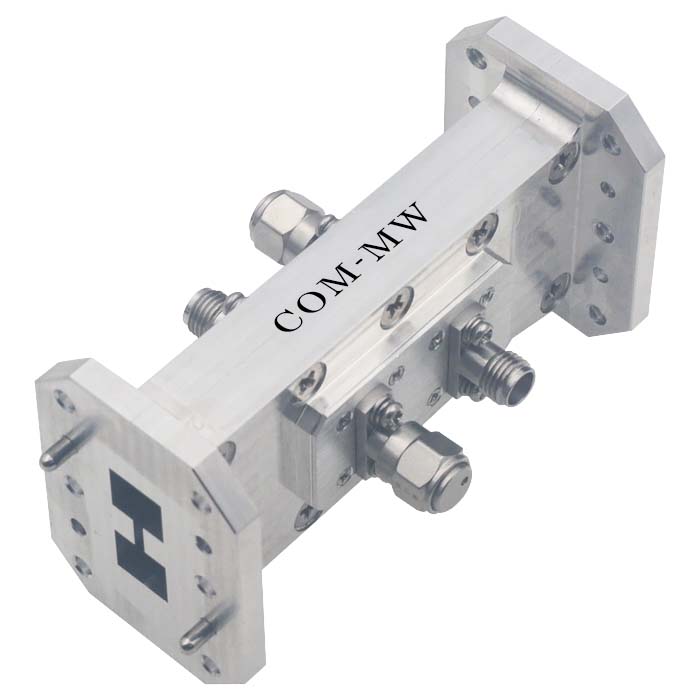

6~18GHz, 耦合度 40dB, 波导口, 1000W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 10 | 13 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.6 |

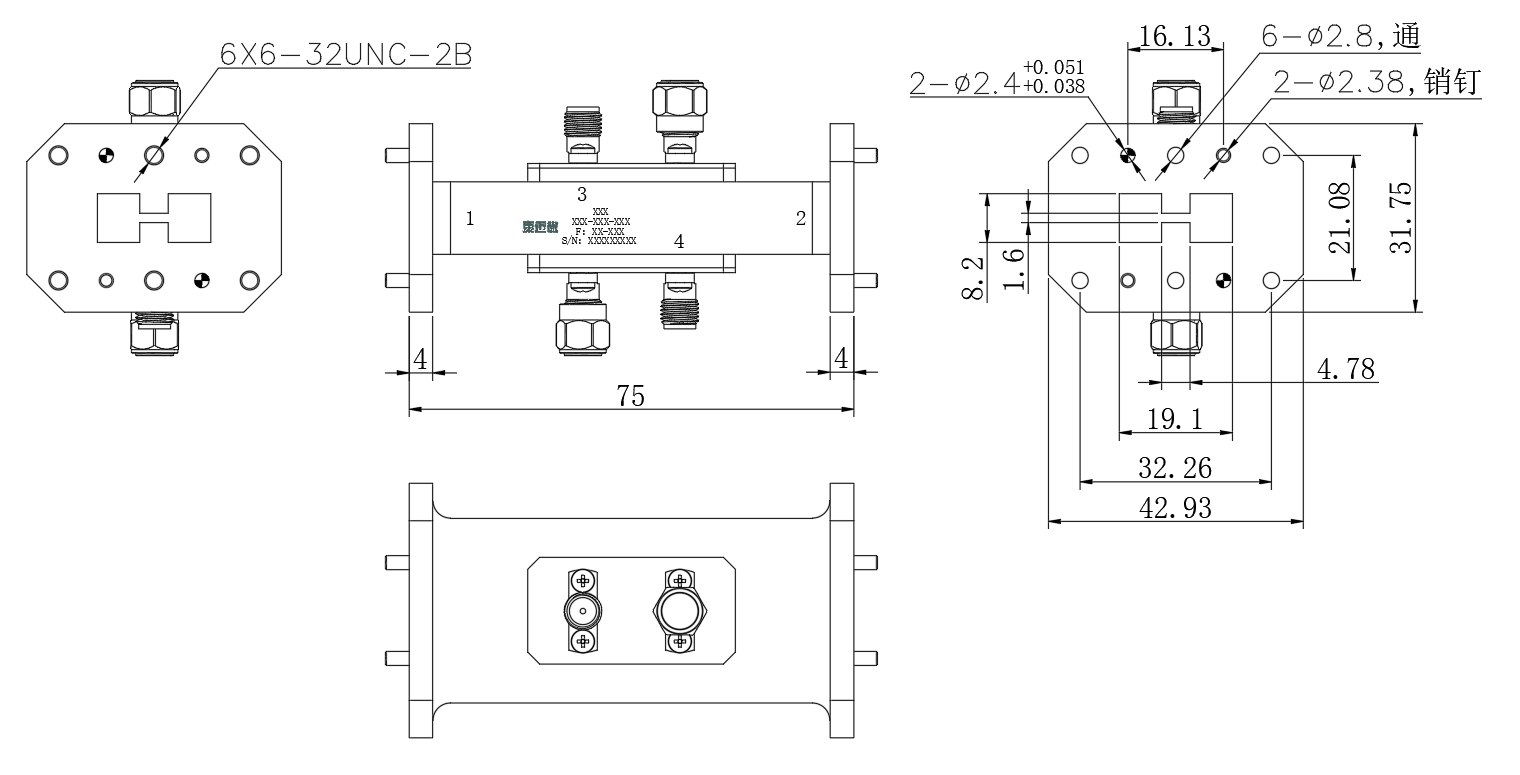

| 接口形式 | 波导口 |
| 波导口型号 | WRD500D36 |
| 表面 | 本导 |
| 功率容量 | 1000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

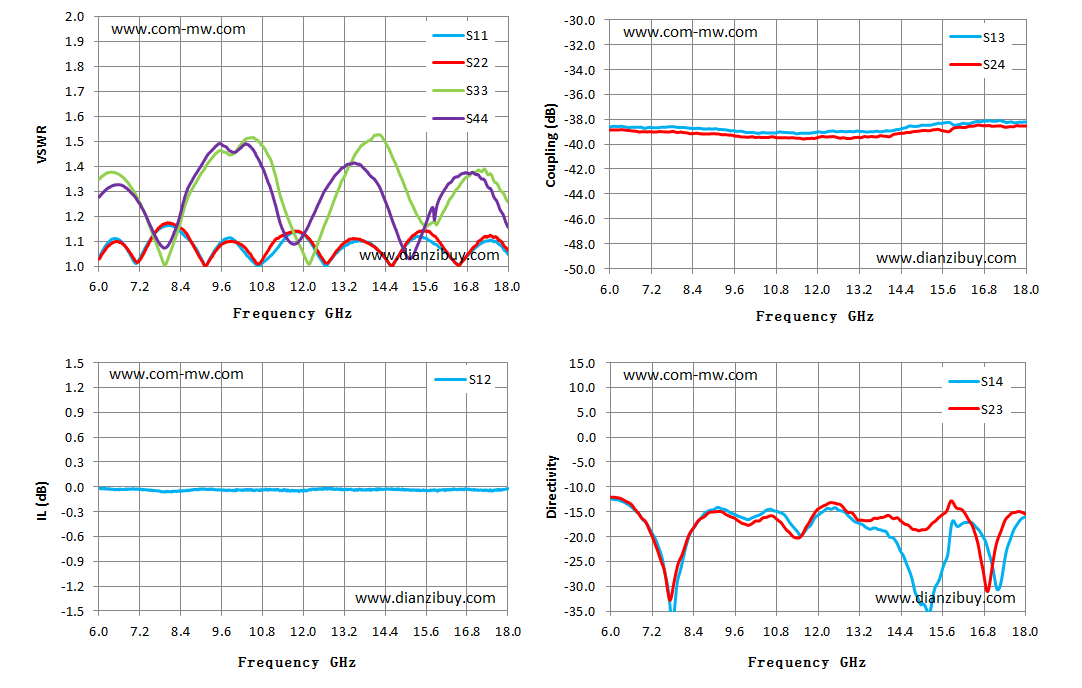

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S14 方向性 | S23 方向性 |
| 6.00 | 1.04 | 1.35 | -0.01 | -38.62 | -38.86 | -12.45 | -12.06 |
| 6.86 | 1.06 | 1.34 | -0.02 | -38.63 | -39.01 | -15.86 | -15.94 |
| 7.71 | 1.14 | 1.08 | -0.05 | -38.60 | -39.02 | -34.00 | -32.82 |
| 8.57 | 1.12 | 1.26 | -0.04 | -38.73 | -39.13 | -16.62 | -16.54 |
| 9.43 | 1.07 | 1.45 | -0.03 | -38.89 | -39.27 | -15.06 | -15.88 |
| 10.29 | 1.05 | 1.51 | -0.04 | -39.12 | -39.43 | -15.63 | -16.83 |
| 11.14 | 1.06 | 1.39 | -0.03 | -39.07 | -39.49 | -16.76 | -18.99 |
| 12.00 | 1.13 | 1.05 | -0.05 | -39.01 | -39.46 | -15.63 | -14.40 |
| 12.86 | 1.04 | 1.25 | -0.03 | -38.99 | -39.55 | -15.80 | -15.11 |
| 13.71 | 1.10 | 1.49 | -0.04 | -38.96 | -39.41 | -18.46 | -16.33 |
| 14.57 | 1.00 | 1.45 | -0.03 | -38.62 | -39.05 | -25.83 | -17.60 |
| 15.43 | 1.12 | 1.18 | -0.05 | -38.34 | -38.81 | -29.49 | -16.48 |
| 16.29 | 1.04 | 1.27 | -0.04 | -38.36 | -38.62 | -17.15 | -15.89 |
| 17.14 | 1.09 | 1.39 | -0.04 | -38.15 | -38.54 | -30.06 | -21.63 |
| 18.00 | 1.05 | 1.26 | -0.02 | -38.22 | -38.54 | -16.03 | -15.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
