7~18.5GHz, 耦合度40dB, 波导口, 400W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7 | ~ | 18.5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 功率容量 | 400W设计保证 |
| 峰值功率 | 100KW设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

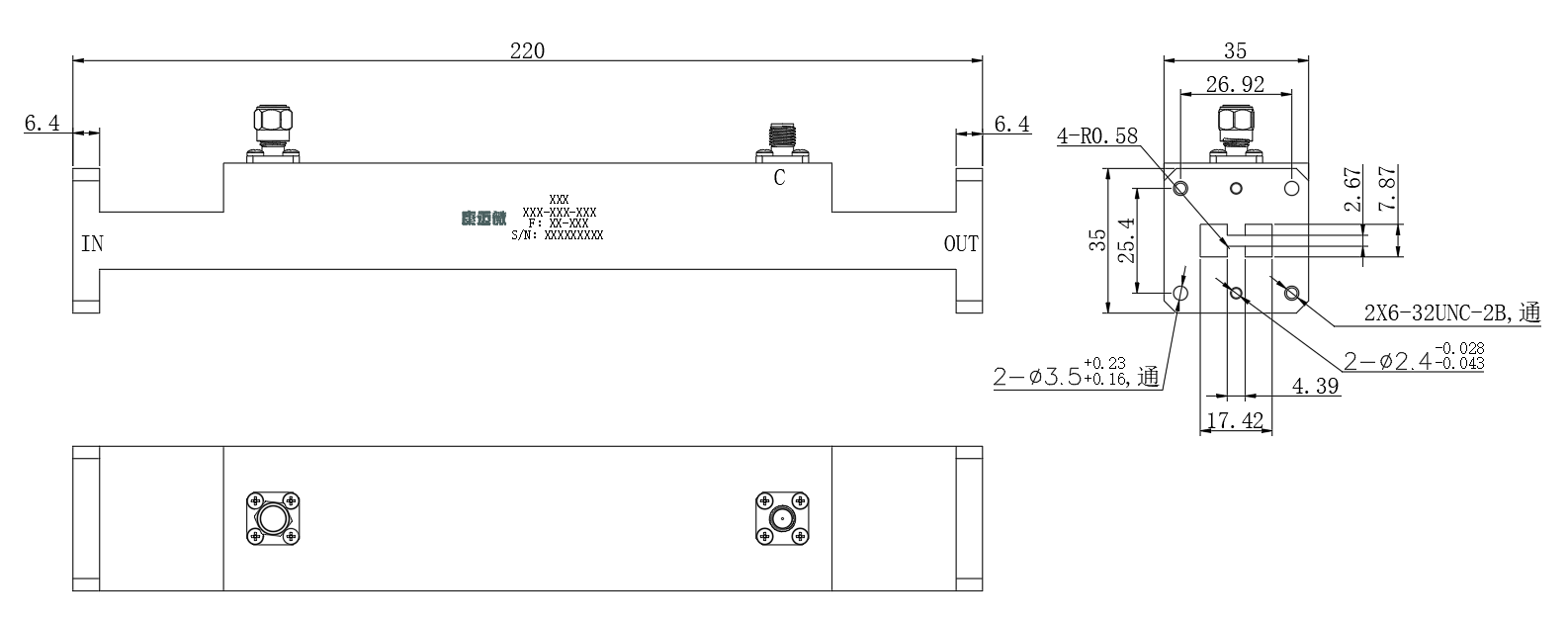

| 输入端口 | IN | WRD700D26 |
| 输出端口 | OUT | WRD700D26 |
| 耦合端口 | C | SMA-F |

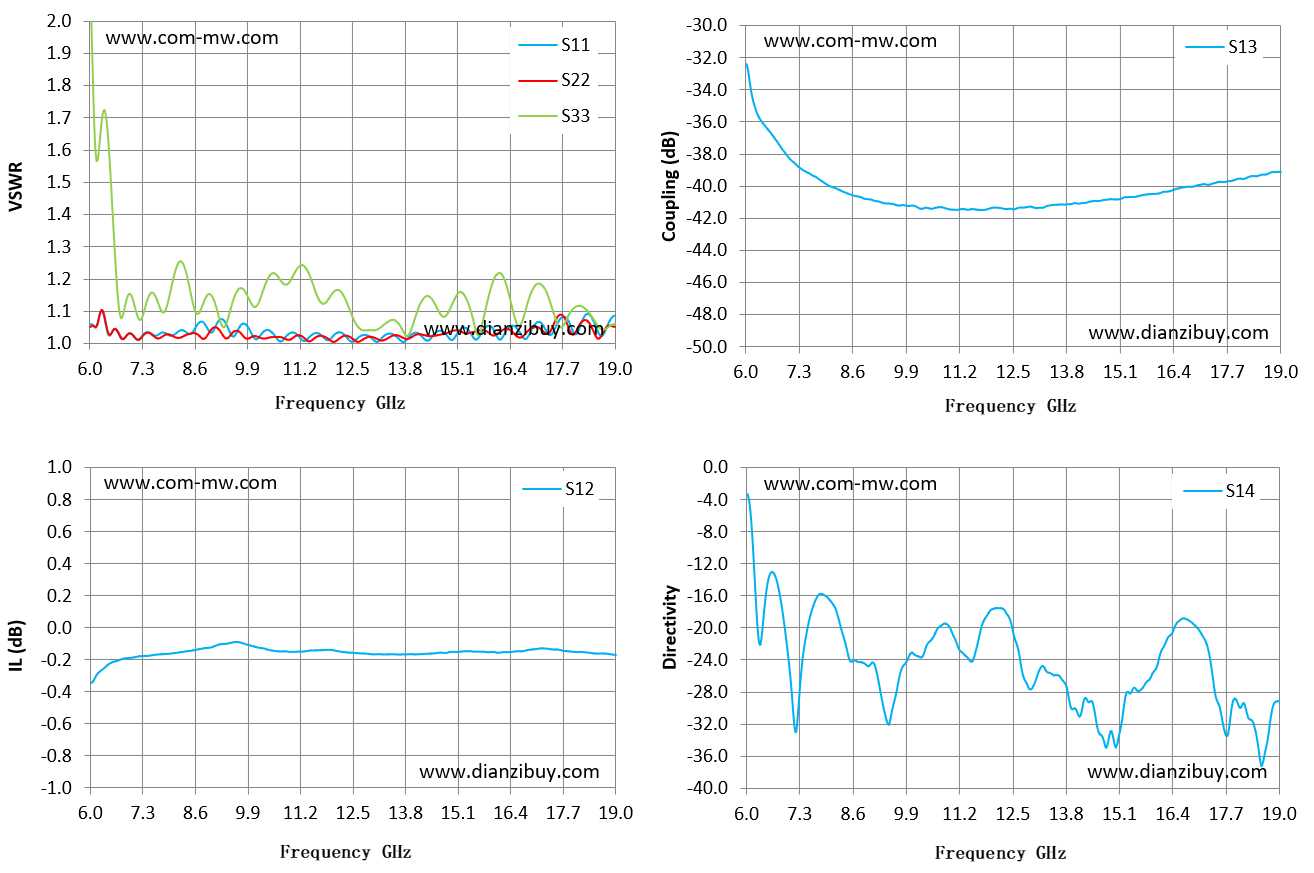

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 6 | 1.06 | 1.05 | -0.35 | -32.38 | -3.3 |
| 6.93 | 1.03 | 1.03 | -0.19 | -37.83 | -19.89 |
| 7.86 | 1.03 | 1.03 | -0.16 | -39.71 | -15.8 |
| 8.78 | 1.07 | 1.02 | -0.13 | -40.68 | -24.24 |
| 9.71 | 1.05 | 1.04 | -0.09 | -41.23 | -26.45 |
| 10.64 | 1.02 | 1.02 | -0.15 | -41.35 | -20.19 |
| 11.57 | 1.03 | 1.02 | -0.14 | -41.47 | -23.11 |
| 12.5 | 1.01 | 1.02 | -0.16 | -41.45 | -20.74 |
| 13.42 | 1.03 | 1.02 | -0.17 | -41.2 | -25.68 |
| 14.35 | 1.01 | 1.02 | -0.16 | -40.98 | -29.21 |
| 15.28 | 1.05 | 1.03 | -0.15 | -40.7 | -27.97 |
| 16.21 | 1.02 | 1.04 | -0.15 | -40.36 | -21.94 |
| 17.13 | 1.07 | 1.05 | -0.13 | -39.89 | -21.05 |
| 18.06 | 1.03 | 1.04 | -0.15 | -39.55 | -29.85 |
| 18.99 | 1.09 | 1.05 | -0.17 | -39.11 | -29.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
