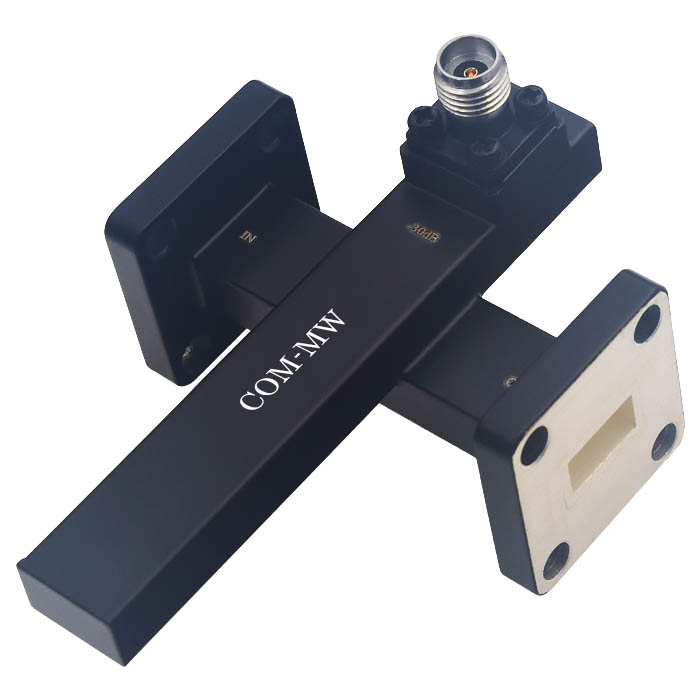

21.7~33GHz, 耦合度 41dB, 波导口, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 21.7 | ~ | 33 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 39.5 | 41 | 42.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.4 |

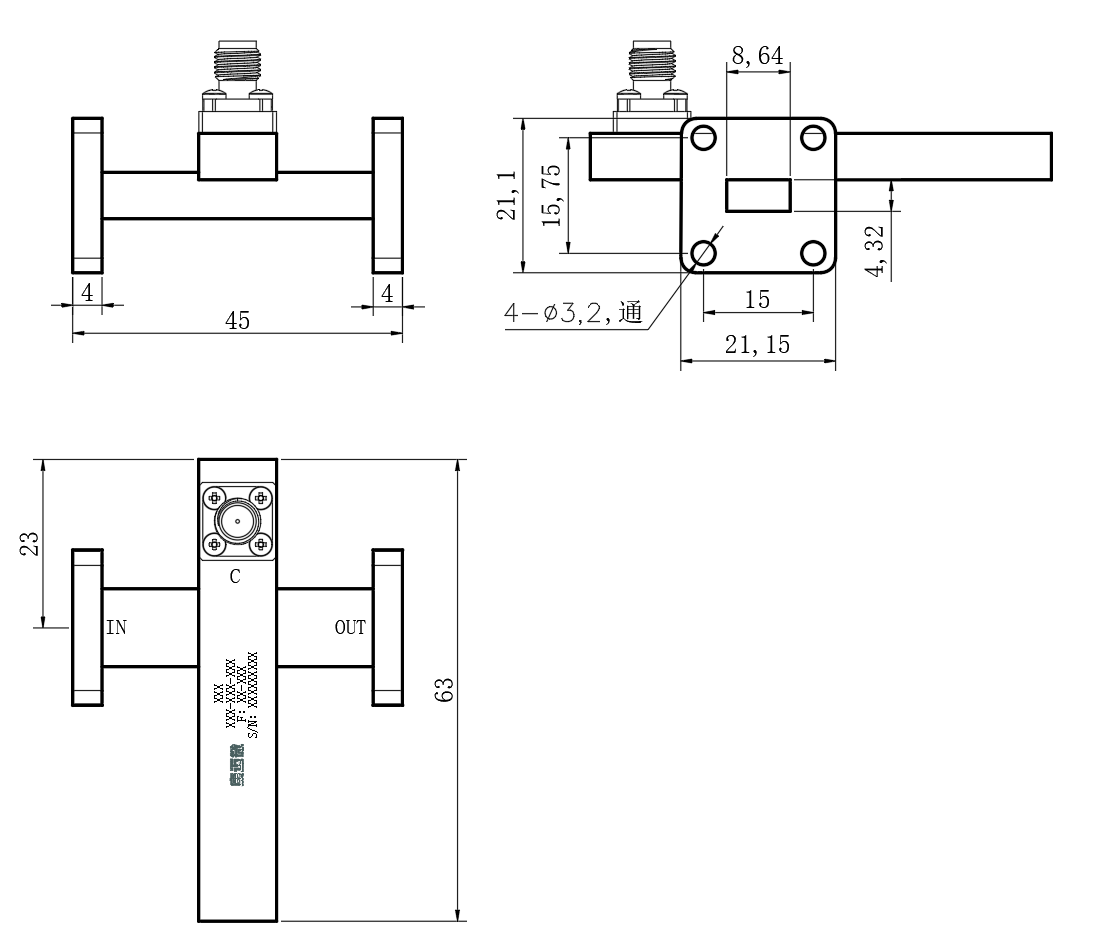

| 接口形式 | 波导口 |
| 波导口型号 | BJ260 or WR34 |
| 表面 | 黑色烤漆 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | IN | FBP260 |
| 输出端口 | OUT | FBP260 |
| 耦合端口 | C | 2.92-F |

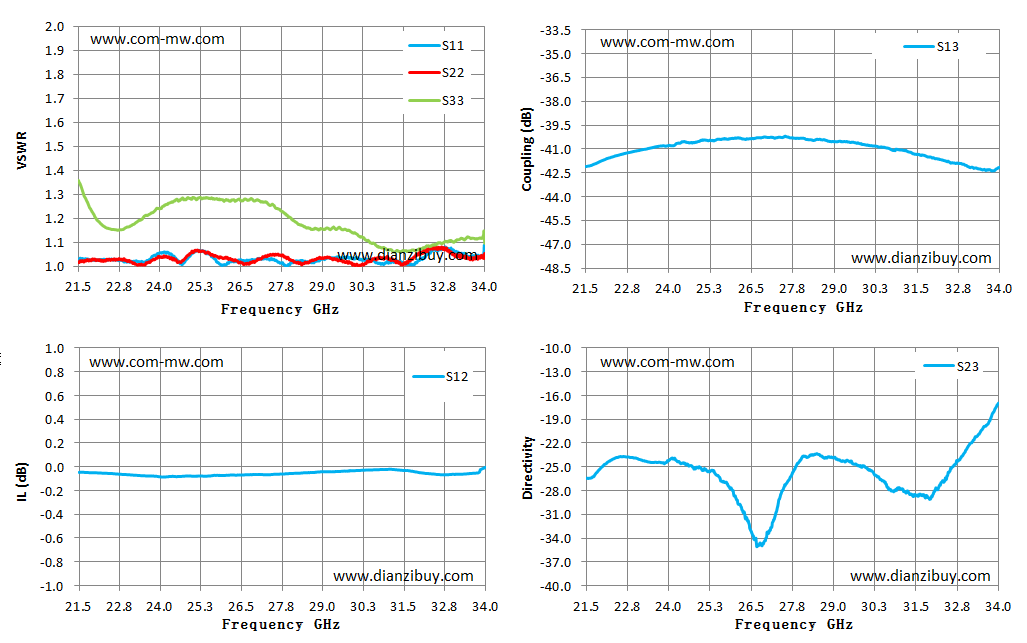

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 21.50 | 1.03 | 1.02 | 1.36 | -0.05 | -42.09 | -26.44 |
| 22.39 | 1.03 | 1.03 | 1.16 | -0.06 | -41.43 | -23.86 |
| 23.29 | 1.02 | 1.01 | 1.18 | -0.07 | -41.01 | -24.29 |
| 24.18 | 1.06 | 1.04 | 1.26 | -0.08 | -40.75 | -23.89 |
| 25.07 | 1.06 | 1.06 | 1.29 | -0.08 | -40.42 | -25.35 |
| 25.96 | 1.01 | 1.03 | 1.28 | -0.07 | -40.32 | -28.04 |
| 26.86 | 1.03 | 1.02 | 1.28 | -0.07 | -40.25 | -34.62 |
| 27.75 | 1.02 | 1.04 | 1.23 | -0.06 | -40.29 | -25.88 |
| 28.64 | 1.02 | 1.02 | 1.16 | -0.05 | -40.42 | -23.67 |
| 29.54 | 1.04 | 1.03 | 1.16 | -0.04 | -40.57 | -24.25 |
| 30.43 | 1.03 | 1.02 | 1.11 | -0.03 | -40.85 | -26.59 |
| 31.32 | 1.02 | 1.02 | 1.07 | -0.03 | -41.20 | -28.50 |
| 32.21 | 1.05 | 1.07 | 1.08 | -0.06 | -41.66 | -27.44 |
| 33.11 | 1.06 | 1.04 | 1.10 | -0.06 | -42.17 | -22.29 |
| 34.00 | 1.07 | 1.05 | 1.10 | 0.00 | -42.12 | -16.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
