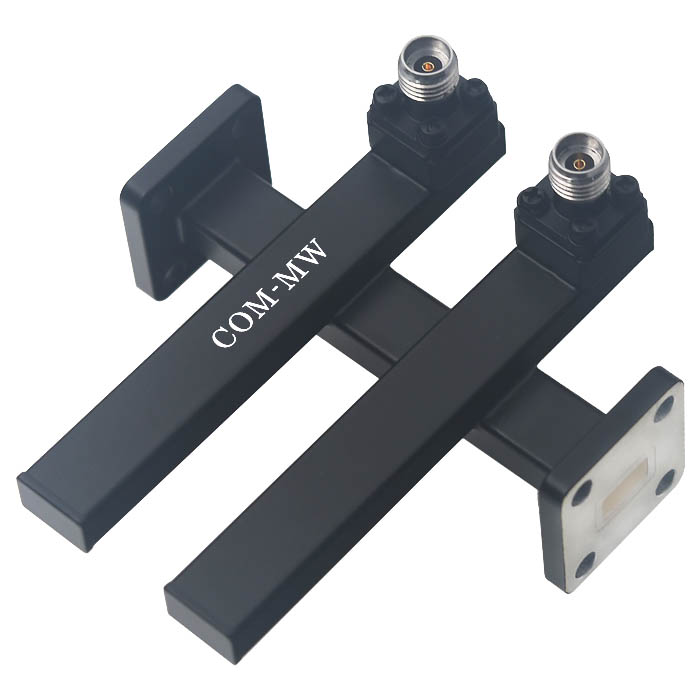

26~40GHz, 耦合度46.5dB, 波导口, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26 | ~ | 40 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 45 | 46.5 | 48 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.35 |

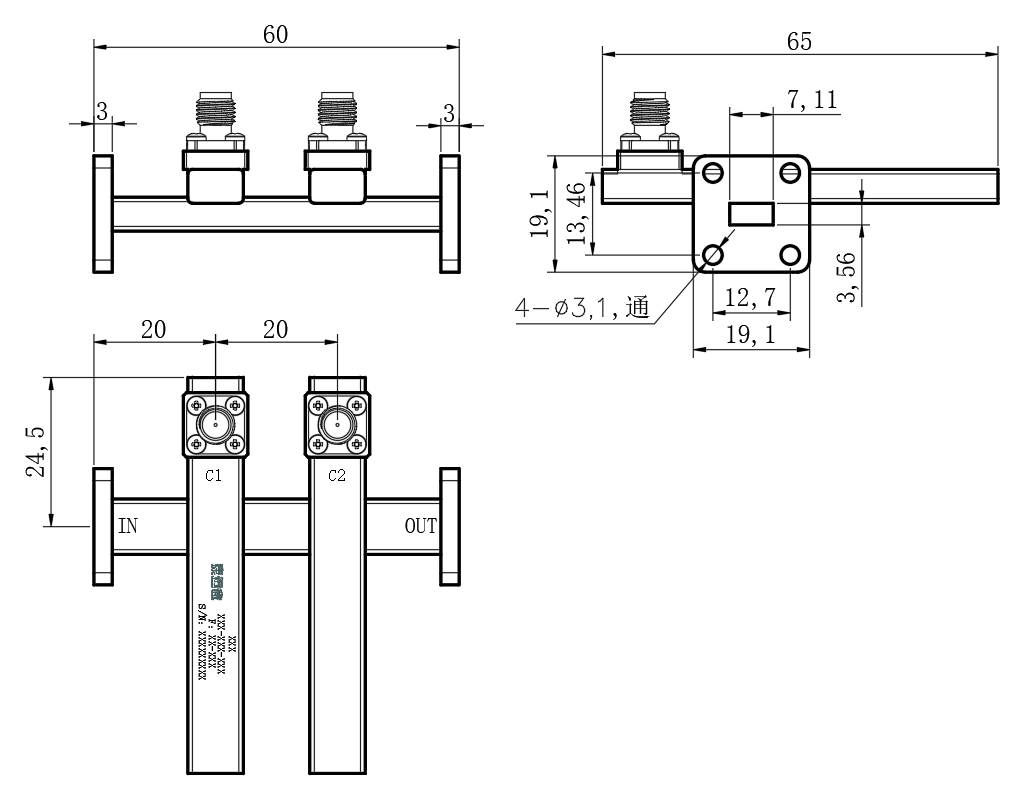

| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | IN(FBP320) | OUT(FBP320) |
| 输出端口 | OUT(FBP320) | IN(FBP320) |
| 耦合端口 | C2（2.92mm-K） | C1(2.92mm-K) |

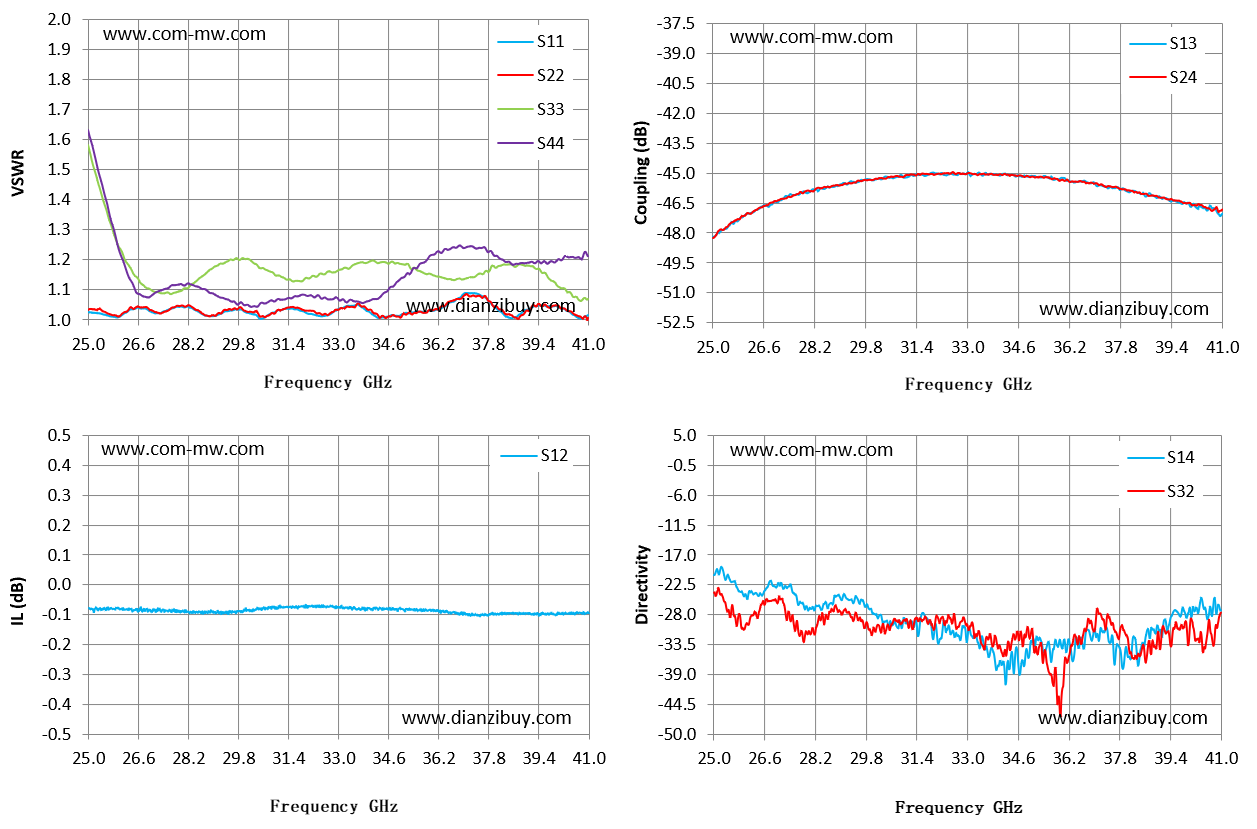

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
|---|---|---|---|---|---|
| 25 | 1.03 | 1.03 | -0.08 | -48.19 | -20.72 |
| 26.14 | 1.02 | 1.03 | -0.08 | -47.04 | -23.79 |
| 27.29 | 1.02 | 1.02 | -0.09 | -46.16 | -22.94 |
| 28.43 | 1.03 | 1.04 | -0.09 | -45.77 | -26.87 |
| 29.57 | 1.03 | 1.04 | -0.09 | -45.46 | -25.52 |
| 30.71 | 1.01 | 1.01 | -0.08 | -45.24 | -29.37 |
| 31.86 | 1.03 | 1.03 | -0.07 | -45 | -30.04 |
| 33 | 1.04 | 1.03 | -0.08 | -44.96 | -32.25 |
| 34.14 | 1.02 | 1.02 | -0.08 | -45.04 | -36.69 |
| 35.29 | 1.02 | 1.03 | -0.08 | -45.23 | -32.17 |
| 36.43 | 1.05 | 1.05 | -0.09 | -45.44 | -32.24 |
| 37.57 | 1.08 | 1.08 | -0.1 | -45.76 | -31.77 |
| 38.71 | 1.01 | 1.01 | -0.1 | -46.02 | -30.64 |
| 39.86 | 1.05 | 1.05 | -0.1 | -46.54 | -27.62 |
| 41 | 1.02 | 1.01 | -0.1 | -47.05 | -27.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
