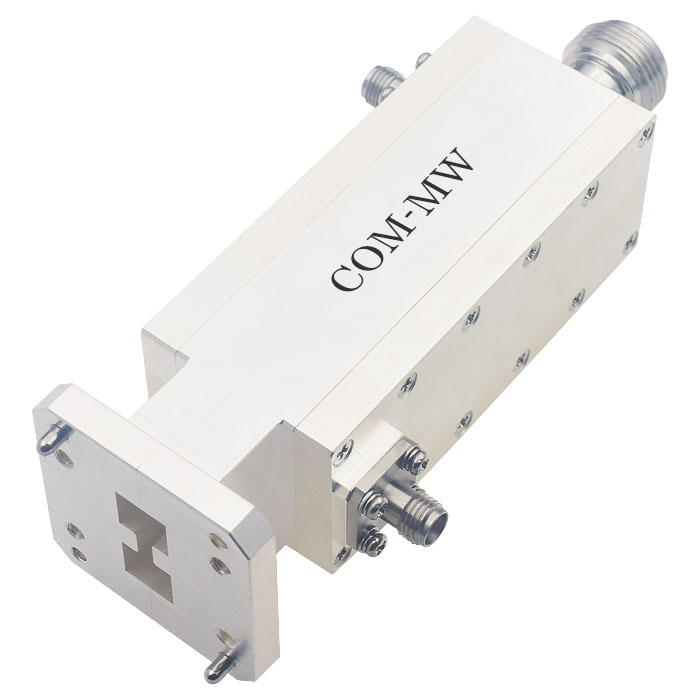

8~18GHz, 耦合度47.5dB, 波导口, 150W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 45.5 | 47.5 | 49.5 | dB |
| 方向性 | 17 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.4 |

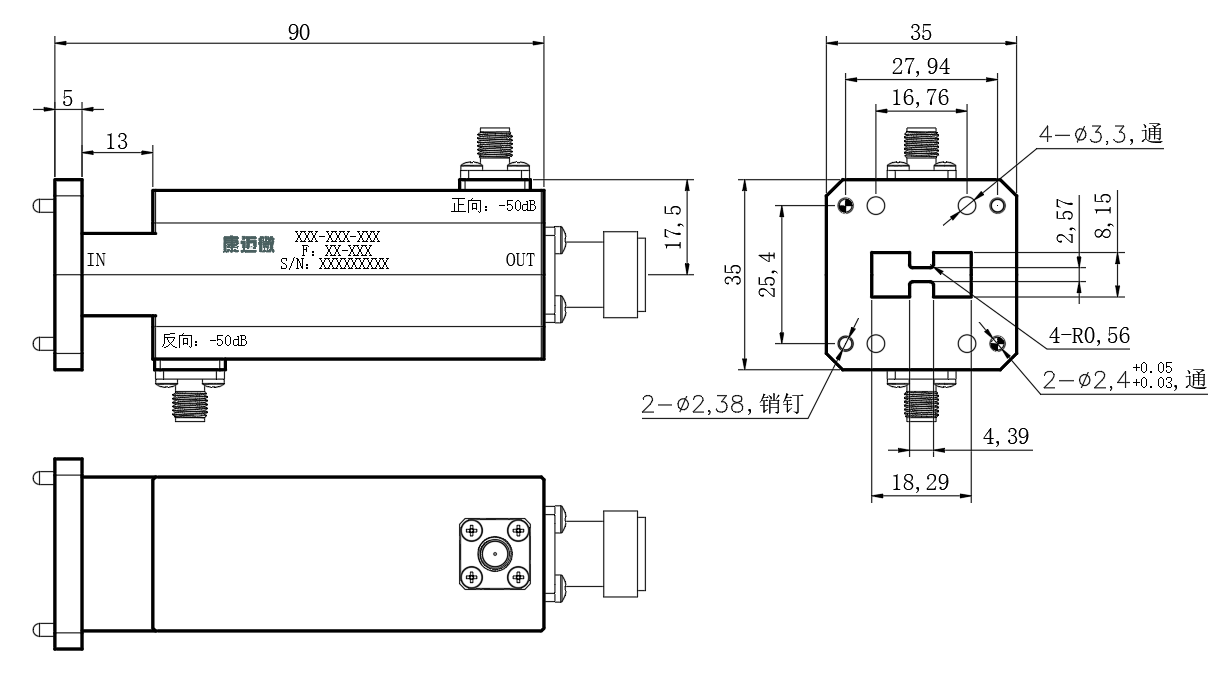

| 接口形式 | 波导口WRD650&N-K |
| 表面 | 白色 |
| 功率容量 | 150W设计保证 |
| 峰值功率 | 400W |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | WRD650 | --- |
| 输出端口 | N-K | --- |
| 耦合端口 | SMA-K | --- |

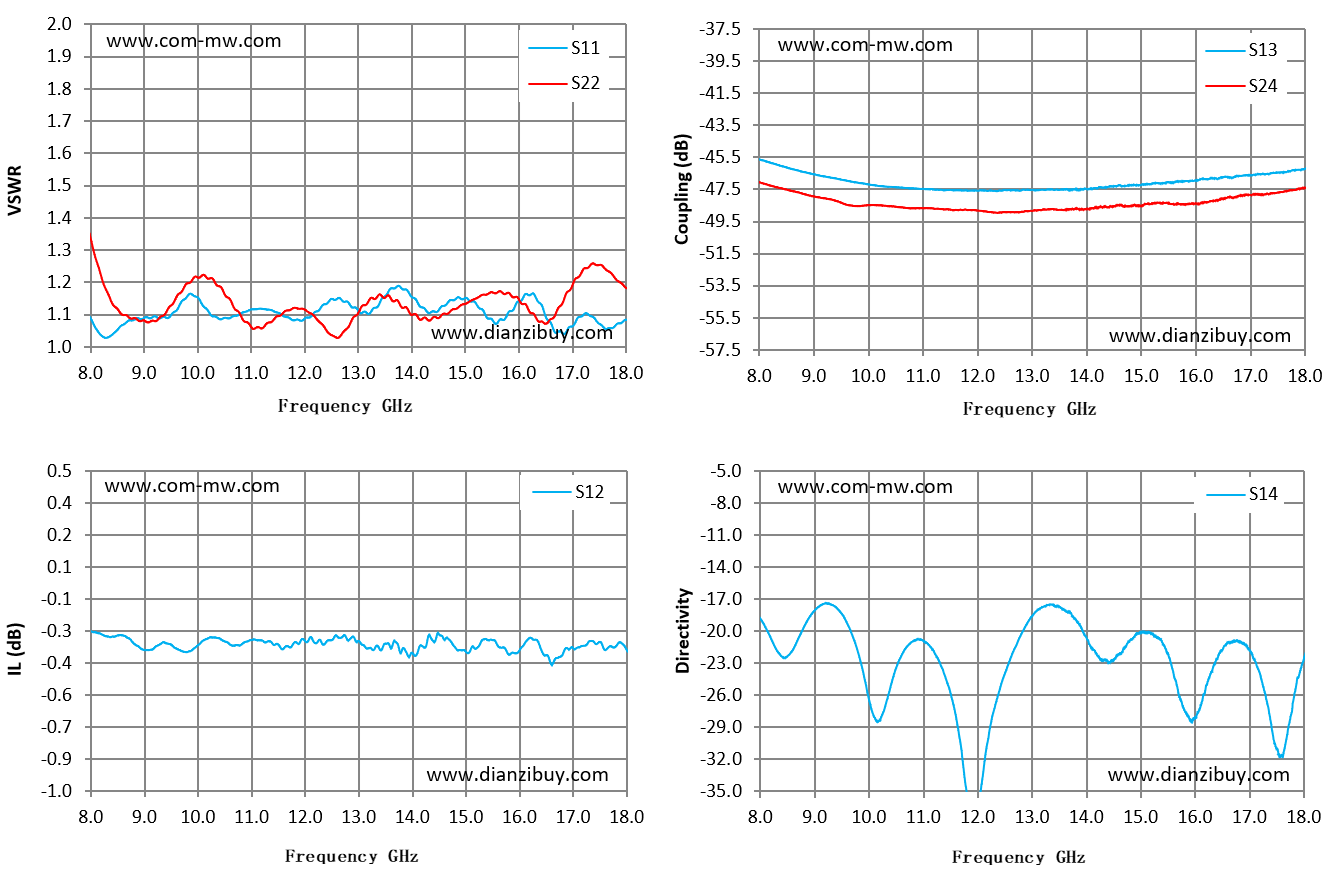

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 8 | 1.09 | 1.34 | -0.25 | -45.65 | -18.82 |
| 8.71 | 1.08 | 1.09 | -0.28 | -46.35 | -20.6 |
| 9.43 | 1.09 | 1.11 | -0.31 | -46.86 | -17.98 |
| 10.14 | 1.12 | 1.22 | -0.29 | -47.28 | -28.43 |
| 10.86 | 1.11 | 1.08 | -0.3 | -47.47 | -20.81 |
| 11.57 | 1.1 | 1.1 | -0.33 | -47.57 | -27.32 |
| 12.29 | 1.12 | 1.08 | -0.29 | -47.61 | -27.54 |
| 13 | 1.11 | 1.11 | -0.3 | -47.54 | -18.61 |
| 13.71 | 1.18 | 1.15 | -0.3 | -47.54 | -18.32 |
| 14.43 | 1.11 | 1.09 | -0.29 | -47.32 | -22.9 |
| 15.14 | 1.14 | 1.15 | -0.32 | -47.2 | -20.1 |
| 15.86 | 1.11 | 1.16 | -0.35 | -47 | -27.91 |
| 16.57 | 1.08 | 1.08 | -0.39 | -46.74 | -21.23 |
| 17.29 | 1.1 | 1.25 | -0.3 | -46.56 | -25.98 |
| 18 | 1.08 | 1.18 | -0.34 | -46.24 | -22.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
