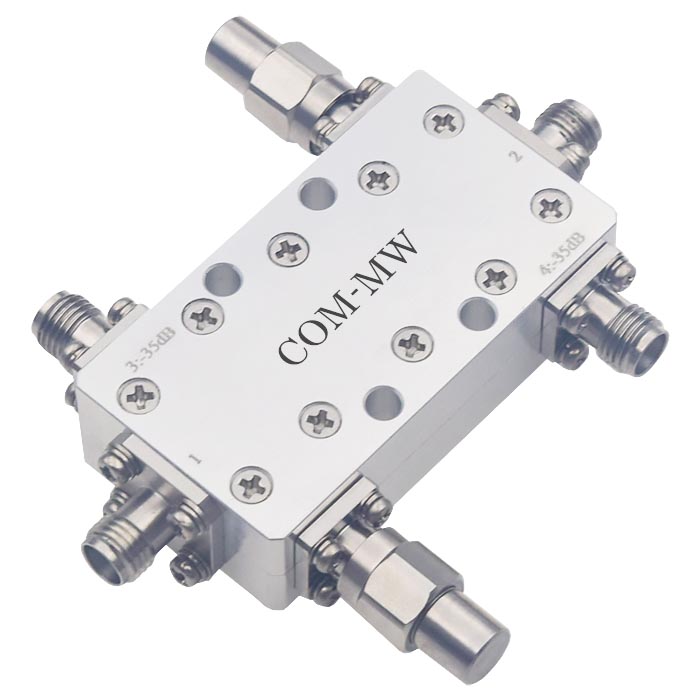

6~18GHz, 耦合度50dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 耦合度 | 49 | 50 | 51 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

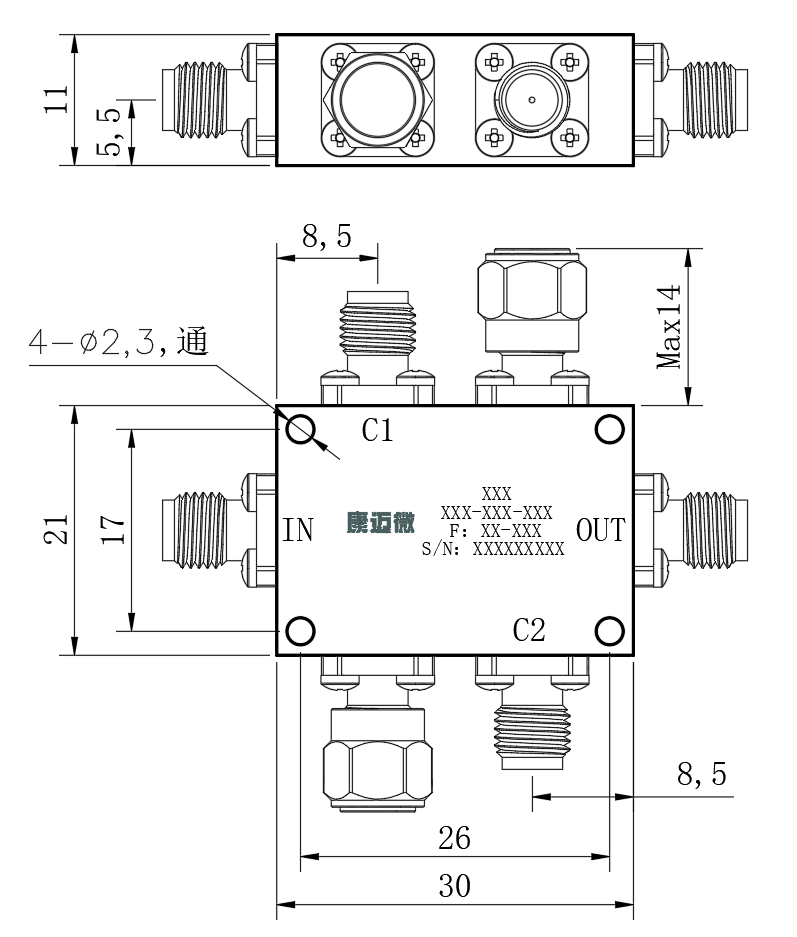

| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | C1 | C2 |

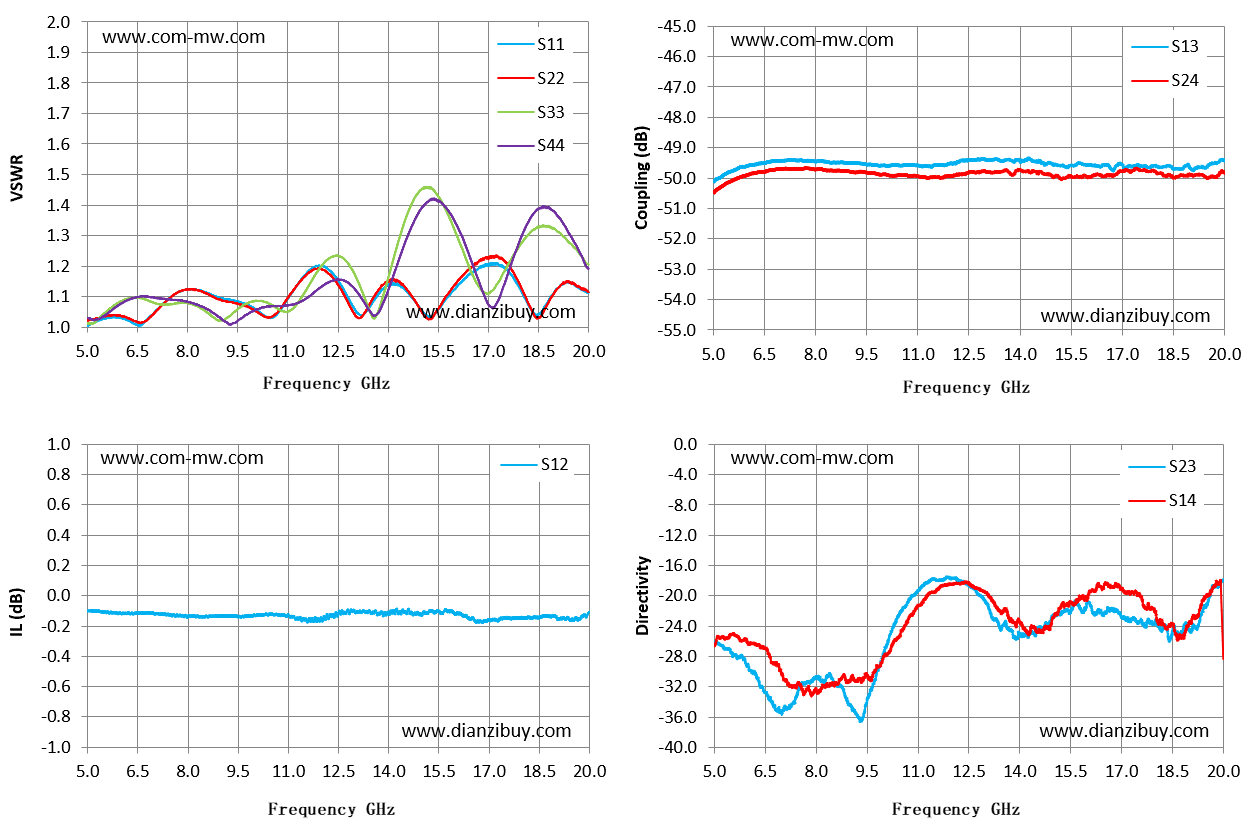

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|
| 5 | 1.01 | -0.1 | -50.13 | -25.99 |
| 6.07 | 1.03 | -0.12 | -49.58 | -29.84 |
| 7.14 | 1.06 | -0.12 | -49.42 | -34.89 |
| 8.21 | 1.12 | -0.14 | -49.45 | -31.29 |
| 9.29 | 1.09 | -0.13 | -49.51 | -36.58 |
| 10.36 | 1.03 | -0.12 | -49.57 | -23.21 |
| 11.43 | 1.16 | -0.16 | -49.61 | -17.81 |
| 12.5 | 1.15 | -0.11 | -49.4 | -18.61 |
| 13.57 | 1.09 | -0.11 | -49.41 | -23.48 |
| 14.64 | 1.11 | -0.12 | -49.5 | -24.37 |
| 15.71 | 1.09 | -0.1 | -49.51 | -21.15 |
| 16.79 | 1.2 | -0.17 | -49.66 | -21.79 |
| 17.86 | 1.14 | -0.15 | -49.61 | -23.72 |
| 18.93 | 1.11 | -0.14 | -49.55 | -23.71 |
| 20 | 1.11 | -0.1 | -49.44 | -17.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
