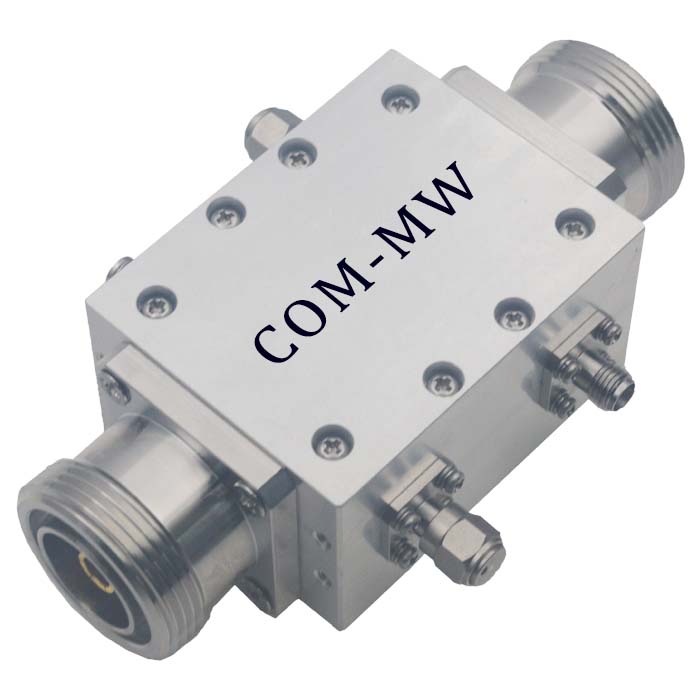

2~2.2GHz, 耦合度 50dB, L29, SMA, 2000W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 2.2 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 49.5 | 50 | 50.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.3 |

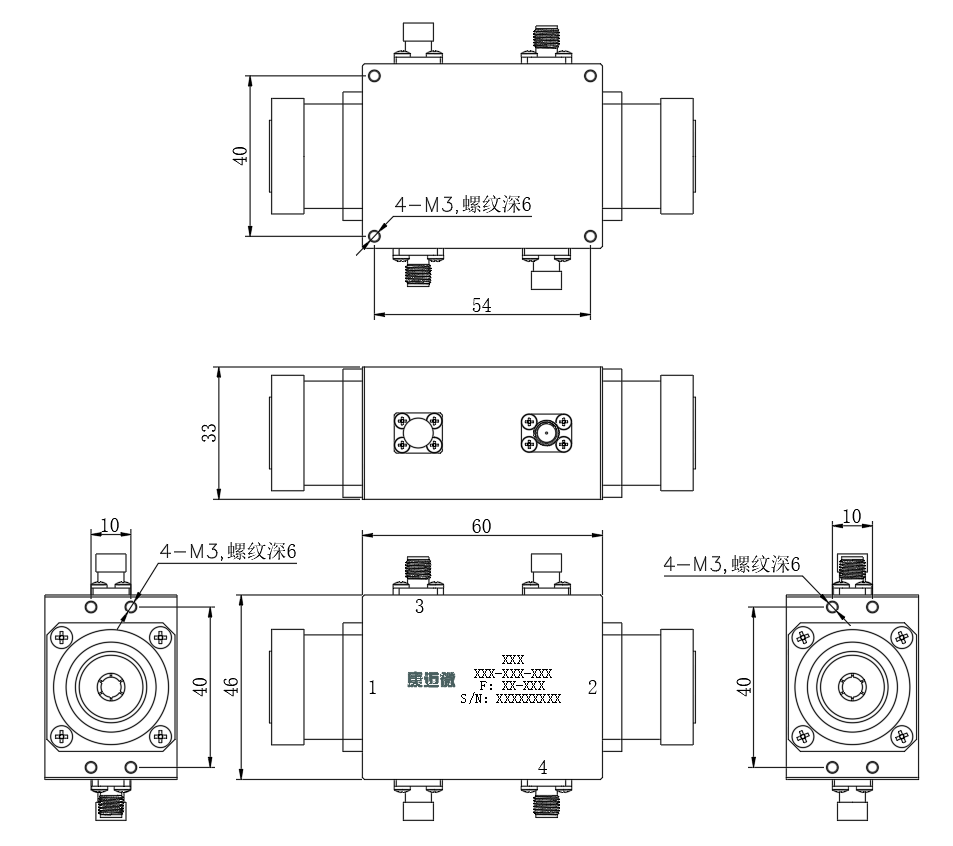

| 主线接口形式 | L29-F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 功率容量 | 2000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 防水IP65 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

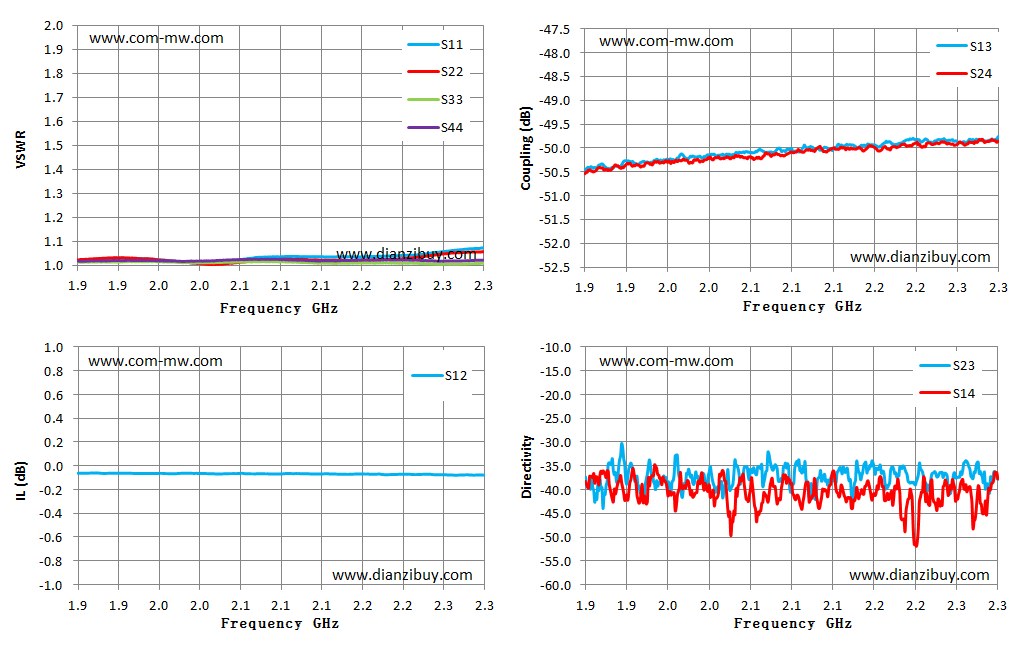

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 1.90 | 1.02 | 1.01 | -0.06 | -50.45 | -37.34 |
| 1.93 | 1.03 | 1.01 | -0.06 | -50.38 | -38.28 |
| 1.96 | 1.03 | 1.02 | -0.06 | -50.29 | -36.74 |
| 1.99 | 1.02 | 1.01 | -0.07 | -50.21 | -35.98 |
| 2.01 | 1.01 | 1.01 | -0.06 | -50.18 | -38.10 |
| 2.04 | 1.01 | 1.01 | -0.07 | -50.14 | -40.18 |
| 2.07 | 1.03 | 1.02 | -0.07 | -50.04 | -35.61 |
| 2.10 | 1.04 | 1.02 | -0.07 | -50.02 | -39.50 |
| 2.13 | 1.04 | 1.01 | -0.07 | -50.01 | -37.75 |
| 2.16 | 1.04 | 1.01 | -0.07 | -49.95 | -40.35 |
| 2.19 | 1.04 | 1.01 | -0.07 | -49.89 | -37.27 |
| 2.21 | 1.04 | 1.01 | -0.07 | -49.83 | -35.76 |
| 2.24 | 1.05 | 1.01 | -0.07 | -49.83 | -36.72 |
| 2.27 | 1.06 | 1.01 | -0.08 | -49.87 | -34.08 |
| 2.30 | 1.07 | 1.01 | -0.08 | -49.75 | -37.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
