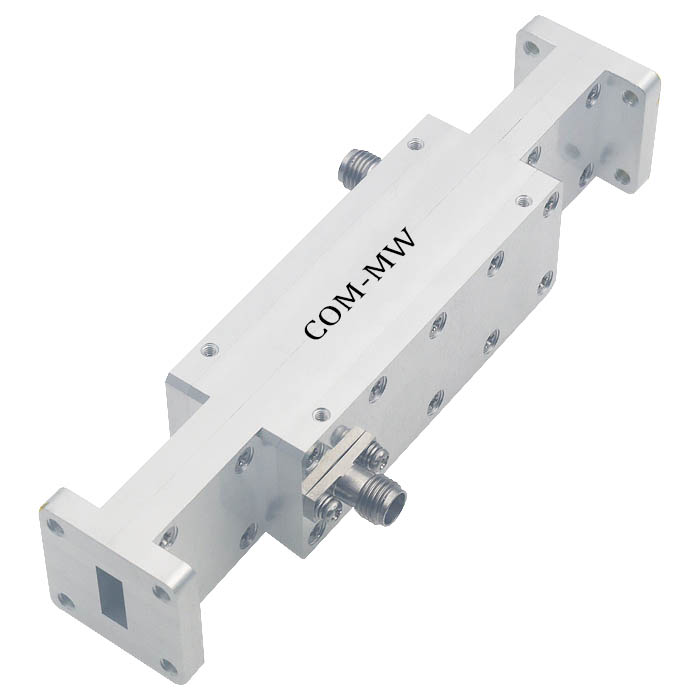

17.6~26.7GHz, 耦合度 50dB, 波导口, 2.92, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 17.6 | ~ | 26.7 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |

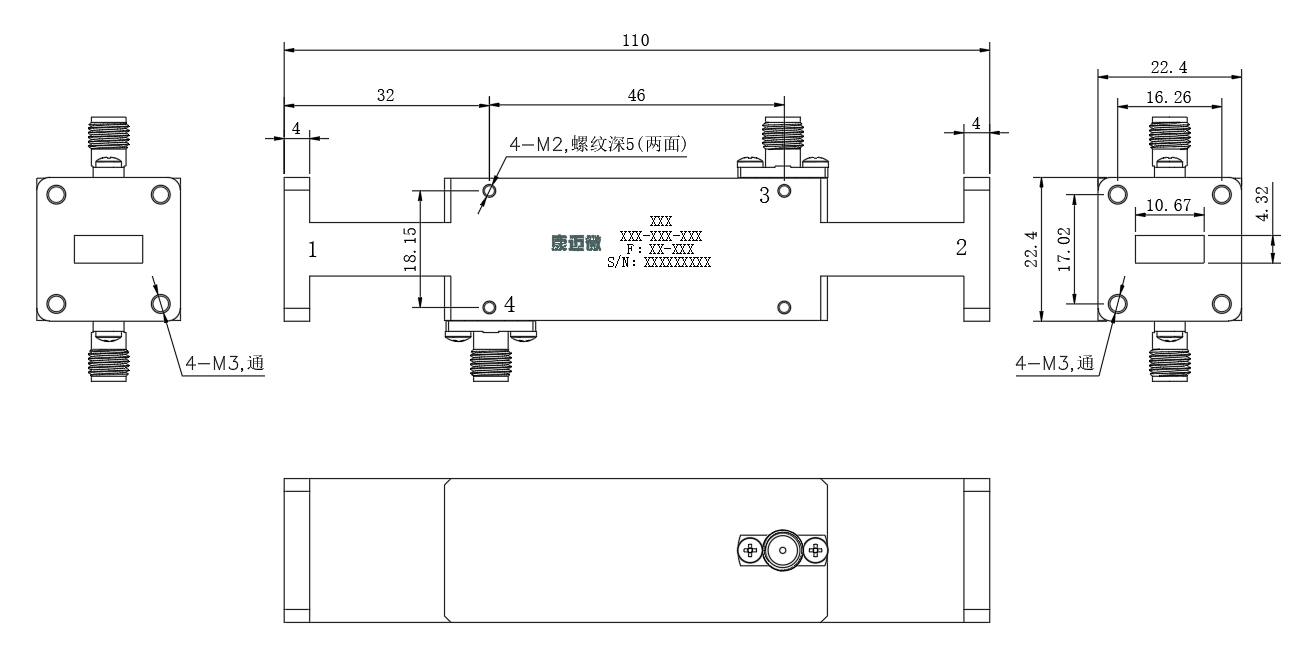

| 主线接口形式 | 波导口 |
| 耦合线接口形式 | 2.92-F or K |
| 波导口型号 | BJ220 or WR42 |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

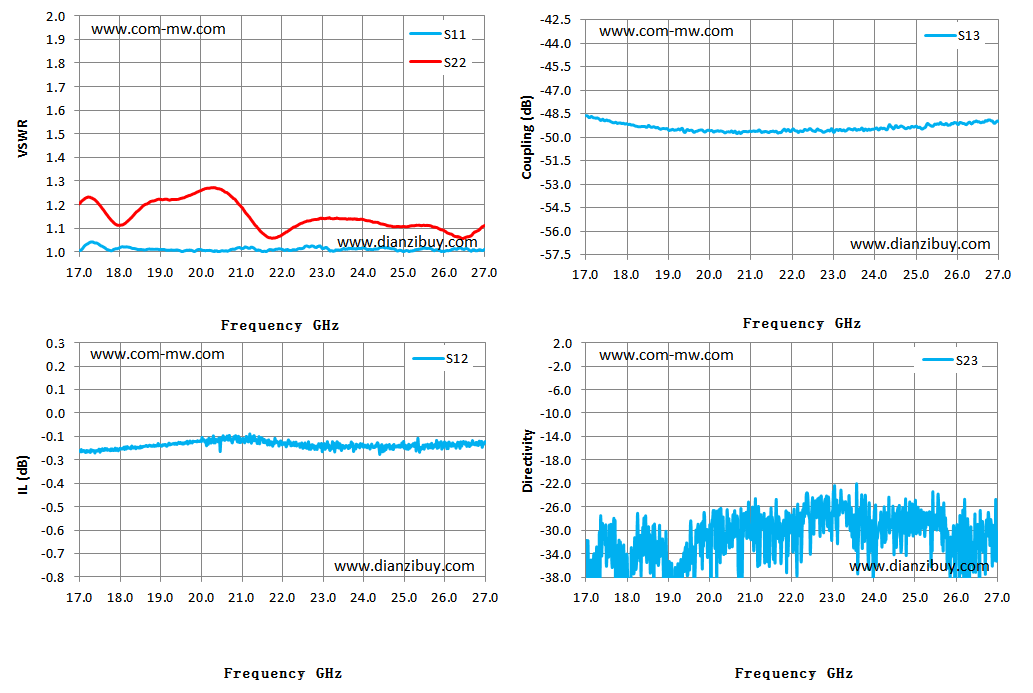

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 16.99 | 1.01 | 1.20 | -0.21 | -48.61 | -32.38 |
| 17.71 | 1.01 | 1.15 | -0.20 | -49.07 | -28.40 |
| 18.42 | 1.01 | 1.17 | -0.19 | -49.31 | -31.04 |
| 19.14 | 1.01 | 1.22 | -0.19 | -49.56 | -39.54 |
| 19.85 | 1.00 | 1.25 | -0.16 | -49.63 | -32.73 |
| 20.57 | 1.00 | 1.26 | -0.16 | -49.71 | -27.41 |
| 21.28 | 1.02 | 1.13 | -0.16 | -49.68 | -27.81 |
| 22.00 | 1.01 | 1.07 | -0.17 | -49.50 | -27.41 |
| 22.71 | 1.02 | 1.13 | -0.19 | -49.60 | -24.27 |
| 23.43 | 1.01 | 1.14 | -0.19 | -49.50 | -30.07 |
| 24.14 | 1.01 | 1.13 | -0.19 | -49.41 | -28.62 |
| 24.86 | 1.00 | 1.11 | -0.19 | -49.41 | -30.77 |
| 25.57 | 1.01 | 1.11 | -0.18 | -49.10 | -25.19 |
| 26.29 | 1.01 | 1.06 | -0.18 | -49.04 | -29.91 |
| 27.00 | 1.01 | 1.11 | -0.16 | -48.98 | -31.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
