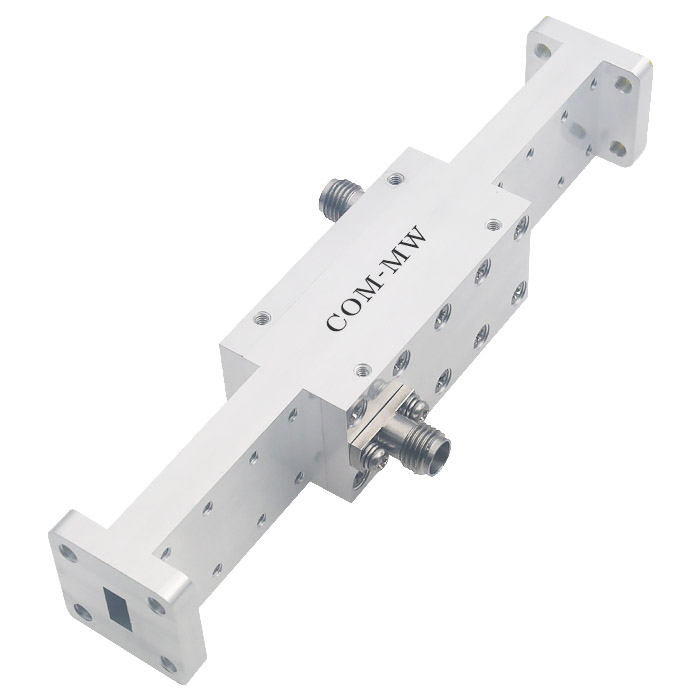

26.3~40GHz, 耦合度 50dB, 波导口, 2.92, 500W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.3 | ~ | 40 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |

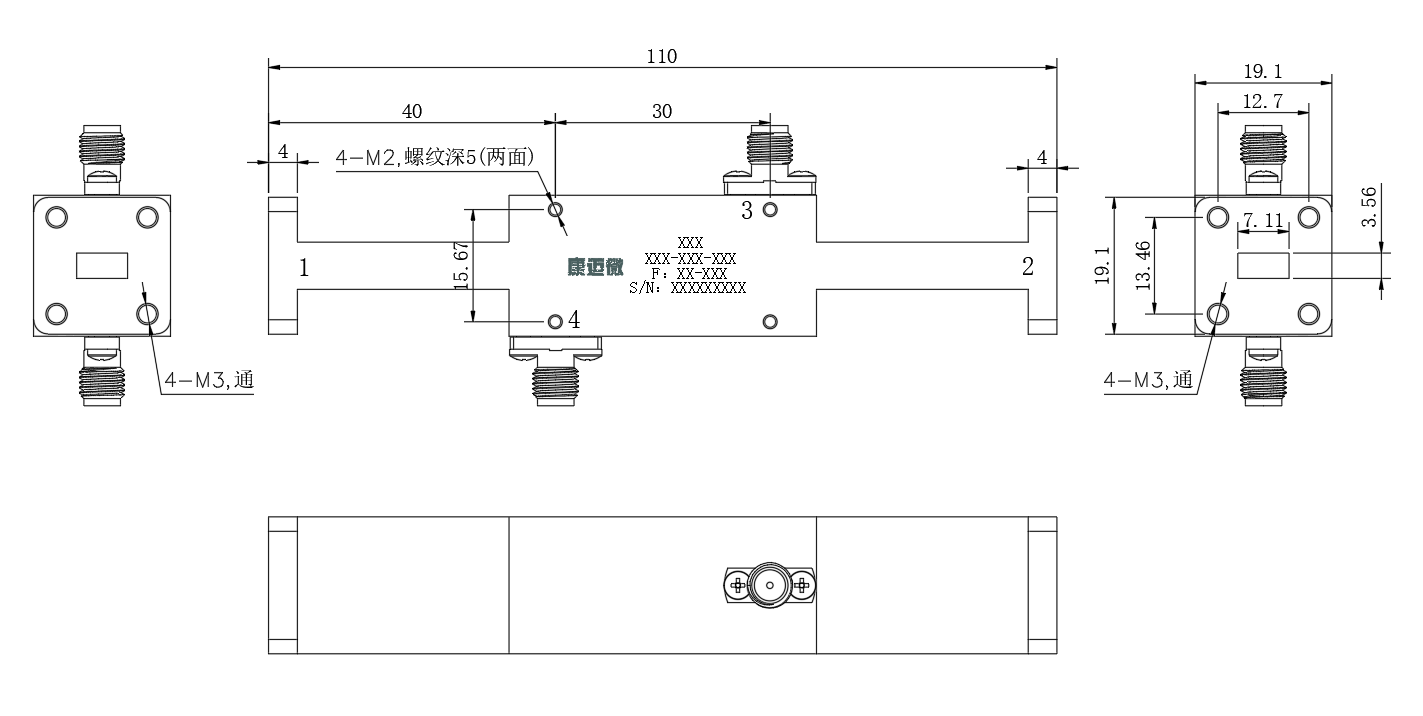

| 主线接口形式 | 波导口 |
| 耦合线接口形式 | 2.92-F or K |
| 波导口型号 | BJ320 or WR28 |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |

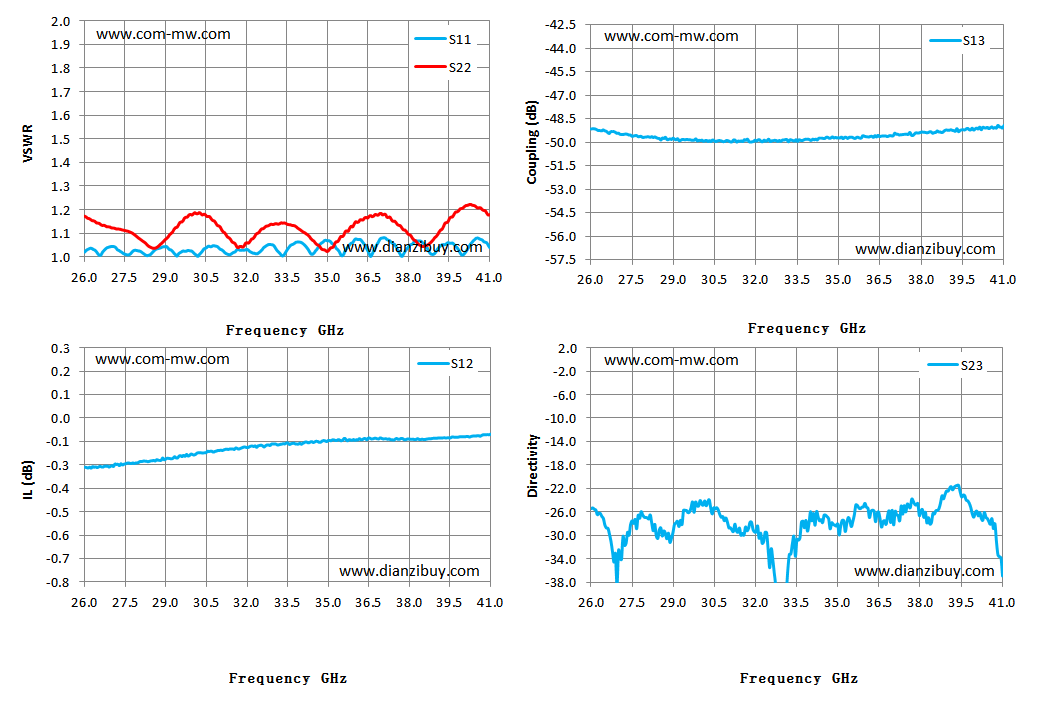

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 26.01 | 1.02 | 1.17 | -0.26 | -49.15 | -25.43 |
| 27.08 | 1.04 | 1.12 | -0.26 | -49.49 | -33.97 |
| 28.15 | 1.02 | 1.07 | -0.23 | -49.66 | -27.21 |
| 29.22 | 1.03 | 1.10 | -0.22 | -49.90 | -28.50 |
| 30.28 | 1.01 | 1.19 | -0.19 | -49.95 | -24.35 |
| 31.35 | 1.01 | 1.08 | -0.18 | -49.99 | -29.26 |
| 32.42 | 1.01 | 1.10 | -0.16 | -49.89 | -29.56 |
| 33.49 | 1.02 | 1.14 | -0.15 | -49.84 | -33.59 |
| 34.56 | 1.03 | 1.06 | -0.14 | -49.68 | -26.58 |
| 35.63 | 1.01 | 1.09 | -0.12 | -49.76 | -26.52 |
| 36.70 | 1.02 | 1.17 | -0.13 | -49.59 | -27.49 |
| 37.76 | 1.00 | 1.12 | -0.13 | -49.47 | -24.24 |
| 38.83 | 1.01 | 1.06 | -0.13 | -49.34 | -23.25 |
| 39.90 | 1.02 | 1.20 | -0.12 | -49.23 | -26.31 |
| 40.97 | 1.05 | 1.18 | -0.11 | -49.10 | -33.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
