4.64~7.05GHz, 耦合度50dB, 波导口, BJ58, 峰值20KW, 平均300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4.64 | ~ | 7.05 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 18 | 20 | dB | |
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.35 |
| 接口形式 | 波导口z |
| 波导口型号 | BJ58 |
| 表面 | 本导 |
| 功率容量 | 峰值20KW，平均300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | FDP58 |
| 输出端口 | OUT | FDP58 |
| 耦合端口 | C | SMA-K |

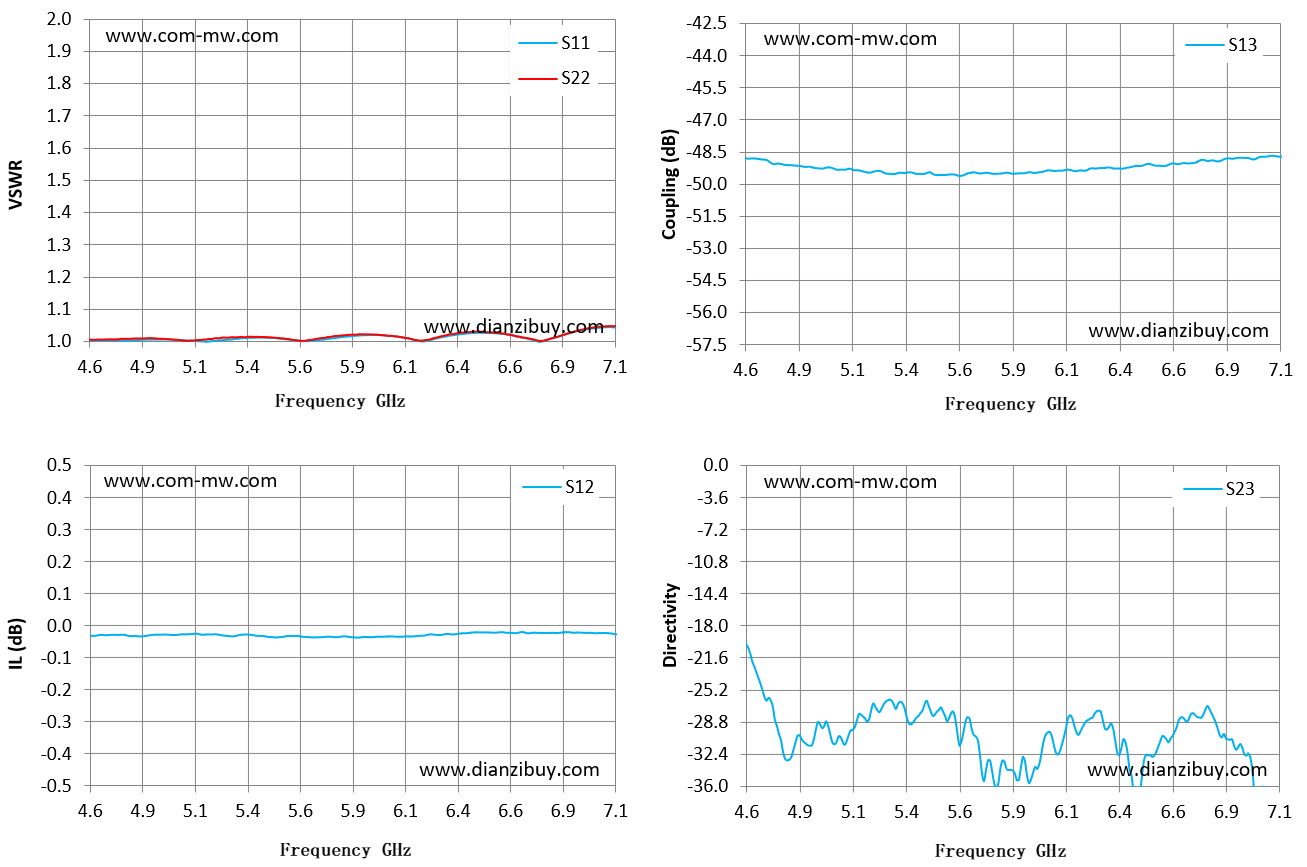

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 4.6 | 1.01 | 1.01 | -0.03 | -48.79 | -20 |
| 4.78 | 1 | 1.01 | -0.03 | -49.1 | -32.92 |
| 4.96 | 1.01 | 1.01 | -0.03 | -49.29 | -29.46 |
| 5.14 | 1 | 1 | -0.03 | -49.38 | -27.96 |
| 5.31 | 1.01 | 1.01 | -0.03 | -49.5 | -26.78 |
| 5.49 | 1.01 | 1.01 | -0.04 | -49.57 | -27.96 |
| 5.67 | 1 | 1.01 | -0.04 | -49.46 | -30.22 |
| 5.85 | 1.02 | 1.02 | -0.04 | -49.53 | -34.24 |
| 6.03 | 1.02 | 1.02 | -0.03 | -49.38 | -30.3 |
| 6.21 | 1 | 1 | -0.03 | -49.31 | -28.54 |
| 6.39 | 1.03 | 1.03 | -0.02 | -49.24 | -32.23 |
| 6.56 | 1.03 | 1.02 | -0.02 | -49.17 | -30.46 |
| 6.74 | 1 | 1 | -0.02 | -48.87 | -28.3 |
| 6.92 | 1.03 | 1.03 | -0.02 | -48.78 | -31.26 |
| 7.1 | 1.04 | 1.05 | -0.03 | -48.73 | -42.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
