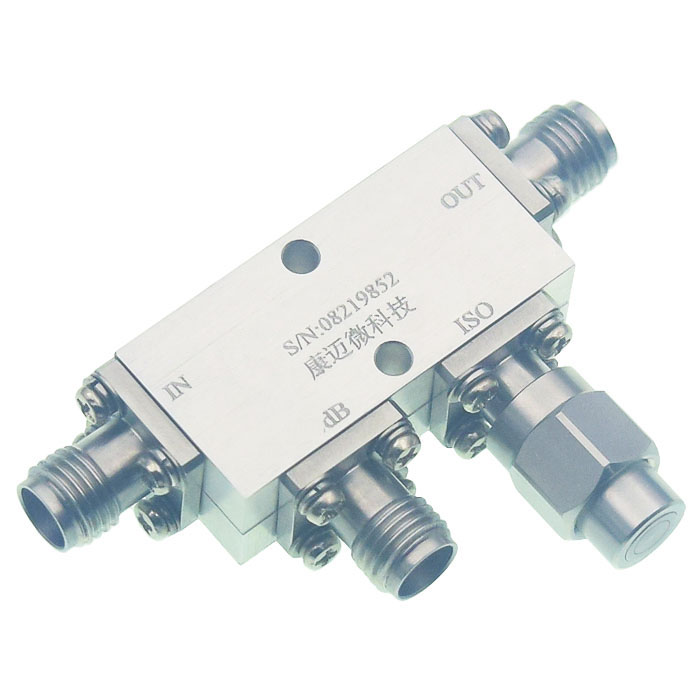

37.5~42.5GHz, 耦合度5dB, 1.85-F, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 37.5 | ~ | 42.5 | GHz |
| 插入损耗 | 2.8 | dB(包含理论损耗1.65dB) | ||
| 耦合度 | 4 | 5 | 6 | dB |
| 隔离度 | 17 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | 1.85-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

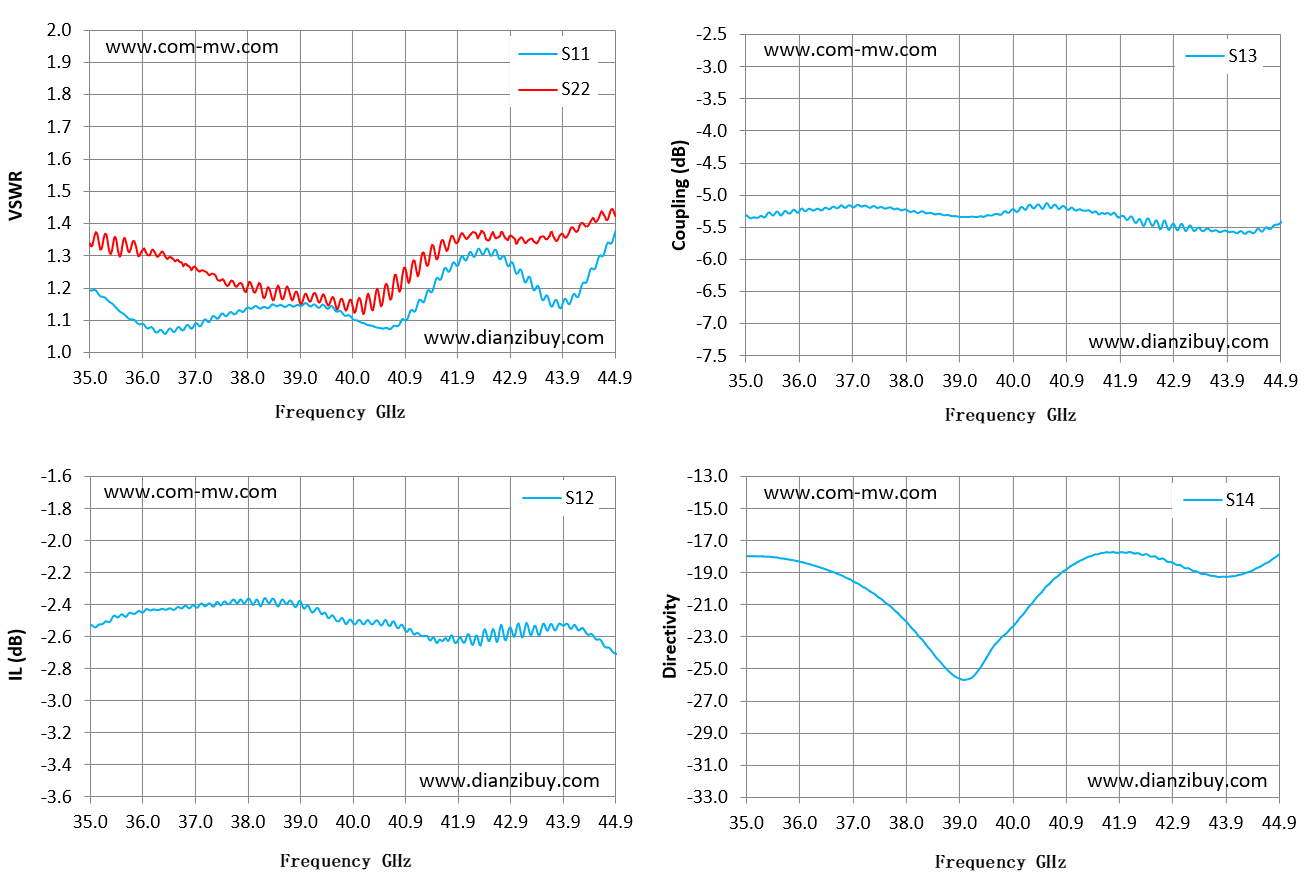

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 35 | 1.19 | 1.34 | -2.53 | -5.31 | -17.98 |
| 35.71 | 1.11 | 1.33 | -2.46 | -5.27 | -18.14 |
| 36.41 | 1.06 | 1.31 | -2.43 | -5.24 | -18.72 |
| 37.12 | 1.09 | 1.25 | -2.4 | -5.17 | -19.79 |
| 37.83 | 1.13 | 1.21 | -2.37 | -5.21 | -21.54 |
| 38.54 | 1.14 | 1.2 | -2.41 | -5.3 | -24.34 |
| 39.24 | 1.15 | 1.18 | -2.44 | -5.34 | -25.45 |
| 39.95 | 1.11 | 1.15 | -2.51 | -5.22 | -22.38 |
| 40.66 | 1.07 | 1.18 | -2.53 | -5.2 | -19.68 |
| 41.36 | 1.19 | 1.27 | -2.6 | -5.24 | -18.01 |
| 42.07 | 1.29 | 1.36 | -2.64 | -5.38 | -17.77 |
| 42.78 | 1.3 | 1.37 | -2.55 | -5.43 | -18.19 |
| 43.49 | 1.19 | 1.36 | -2.58 | -5.54 | -19.09 |
| 44.19 | 1.17 | 1.37 | -2.55 | -5.58 | -19.13 |
| 44.9 | 1.36 | 1.43 | -2.7 | -5.44 | -17.92 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
