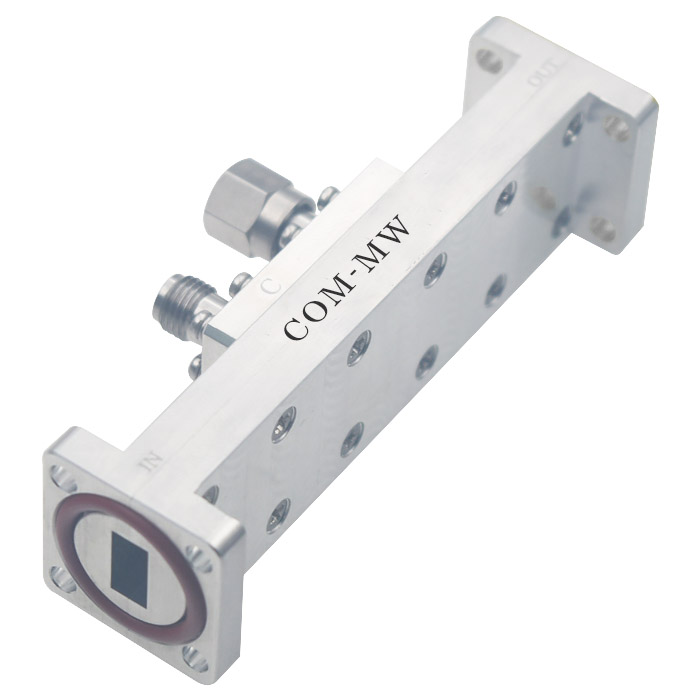

22~33GHz, 耦合度 60dB, 波导口, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 22 | ~ | 33 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 59 | 60 | 61 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.7 |

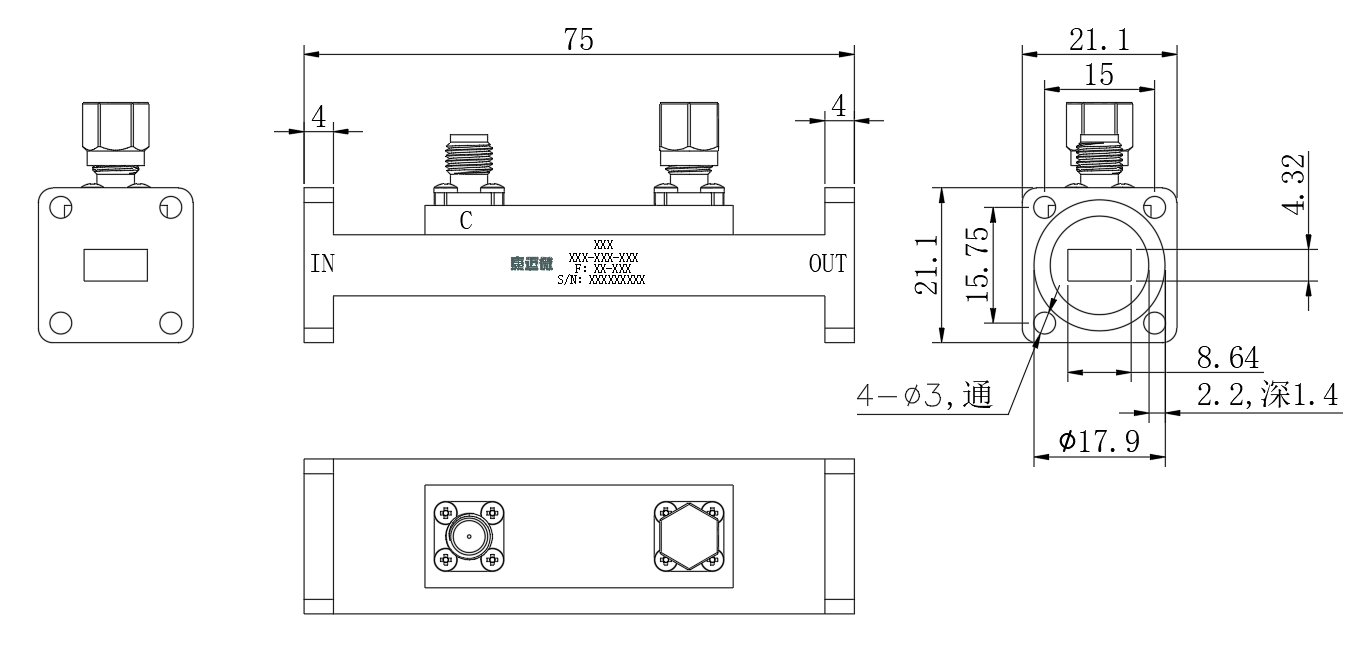

| 接口形式 | 波导口 |
| 波导口型号 | WR34orBJ260 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | IN | FBM260 |
| 输出端口 | OUT | FBP260 |
| 耦合端口 | C | 2.92-F |

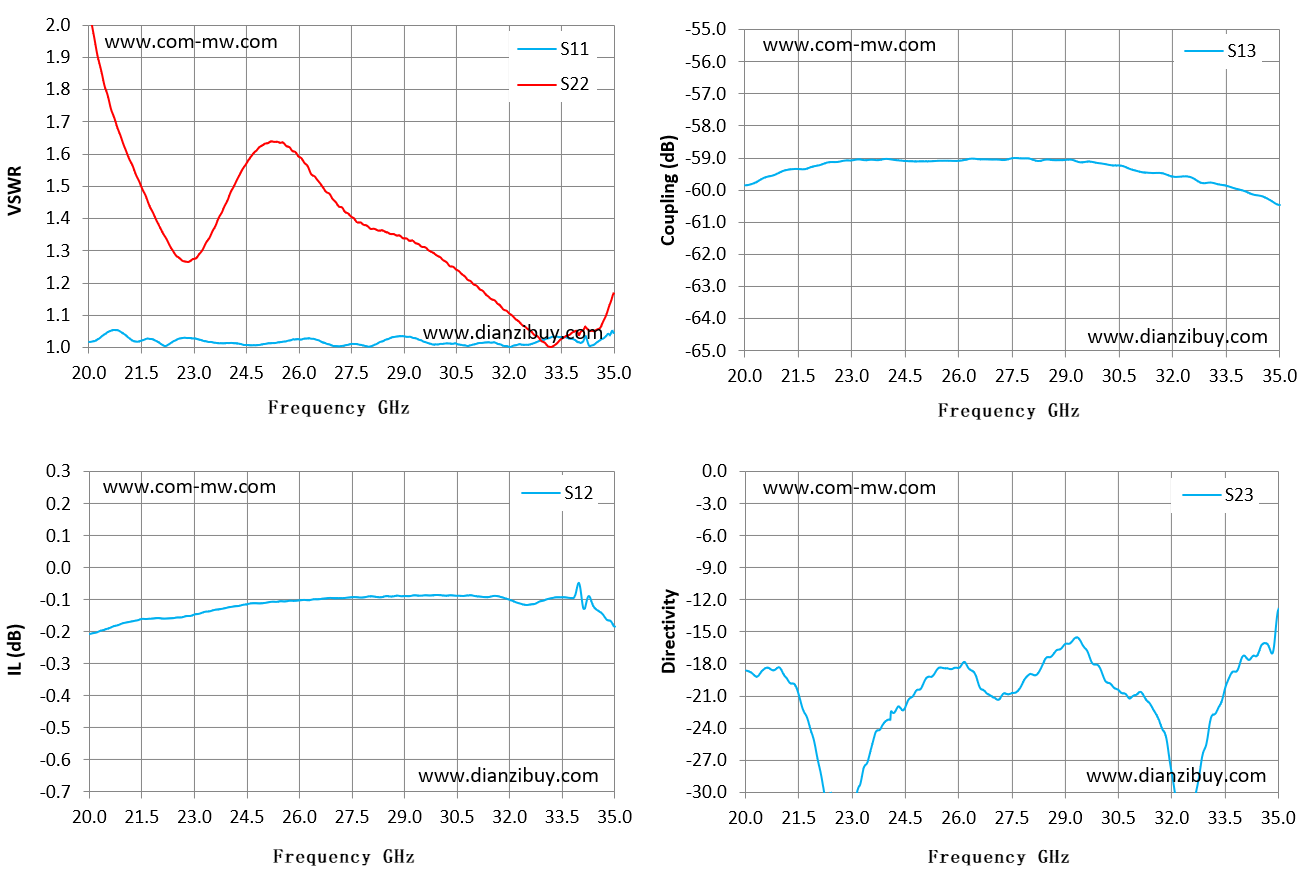

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 20.00 | 1.02 | 2.05 | -0.21 | -59.85 | -18.65 |
| 21.07 | 1.04 | 1.61 | -0.17 | -59.40 | -18.98 |
| 22.14 | 1.01 | 1.35 | -0.16 | -59.20 | -28.85 |
| 23.21 | 1.02 | 1.30 | -0.14 | -59.04 | -29.39 |
| 24.29 | 1.01 | 1.53 | -0.12 | -59.06 | -22.06 |
| 25.36 | 1.01 | 1.64 | -0.11 | -59.08 | -18.65 |
| 26.43 | 1.03 | 1.53 | -0.10 | -59.01 | -18.84 |
| 27.50 | 1.01 | 1.41 | -0.09 | -59.00 | -20.74 |
| 28.57 | 1.03 | 1.36 | -0.09 | -59.05 | -17.39 |
| 29.64 | 1.02 | 1.31 | -0.09 | -59.10 | -17.01 |
| 30.71 | 1.01 | 1.23 | -0.09 | -59.29 | -20.89 |
| 31.79 | 1.01 | 1.13 | -0.09 | -59.50 | -24.46 |
| 32.86 | 1.02 | 1.03 | -0.11 | -59.78 | -26.56 |
| 33.93 | 1.02 | 1.05 | -0.06 | -60.00 | -17.79 |
| 35.00 | 1.05 | 1.17 | -0.18 | -60.47 | -12.90 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
