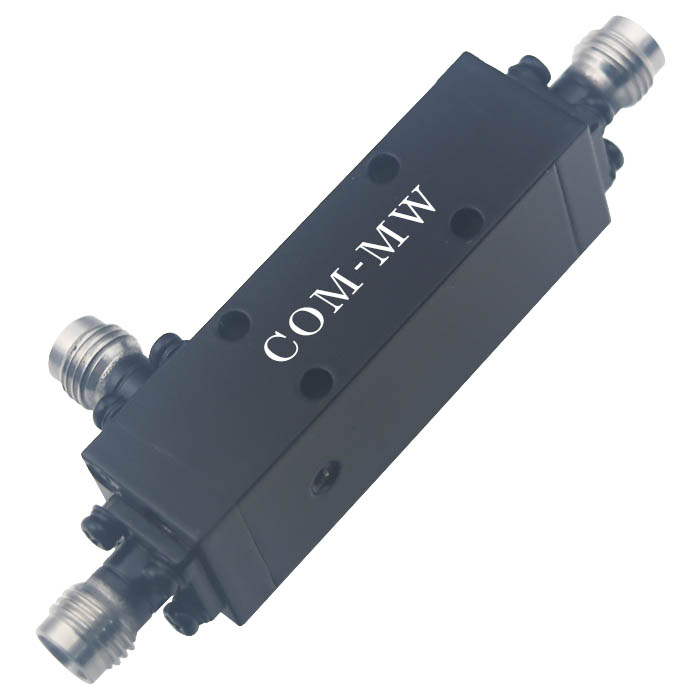

40~67GHz, 耦合度 6dB, 1.85, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 40 | ~ | 67 | GHz |
| 插入损耗 | 1.7 | dB | ||
| 理论损耗 | 1.24 | dB | ||
| 耦合度 | 4.5 | 6 | 7.5 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.8 |
| 接口形式 | 1.85-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

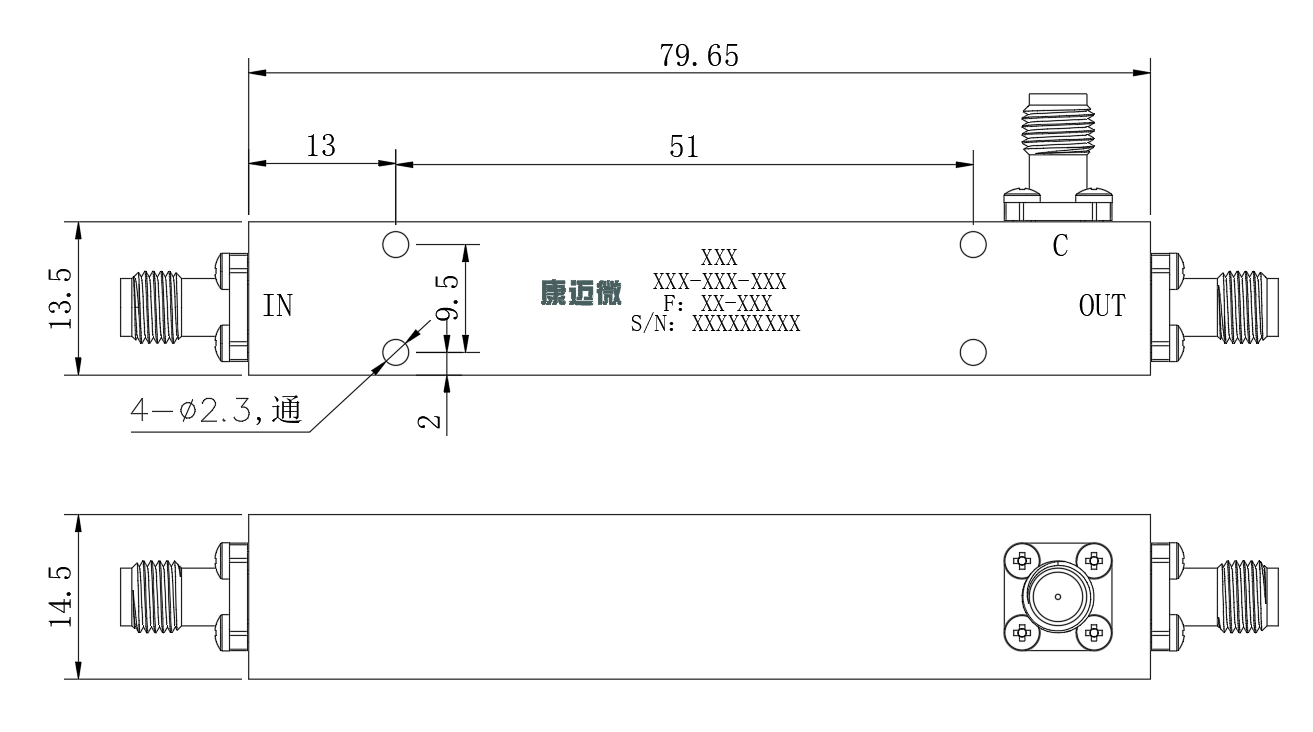

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

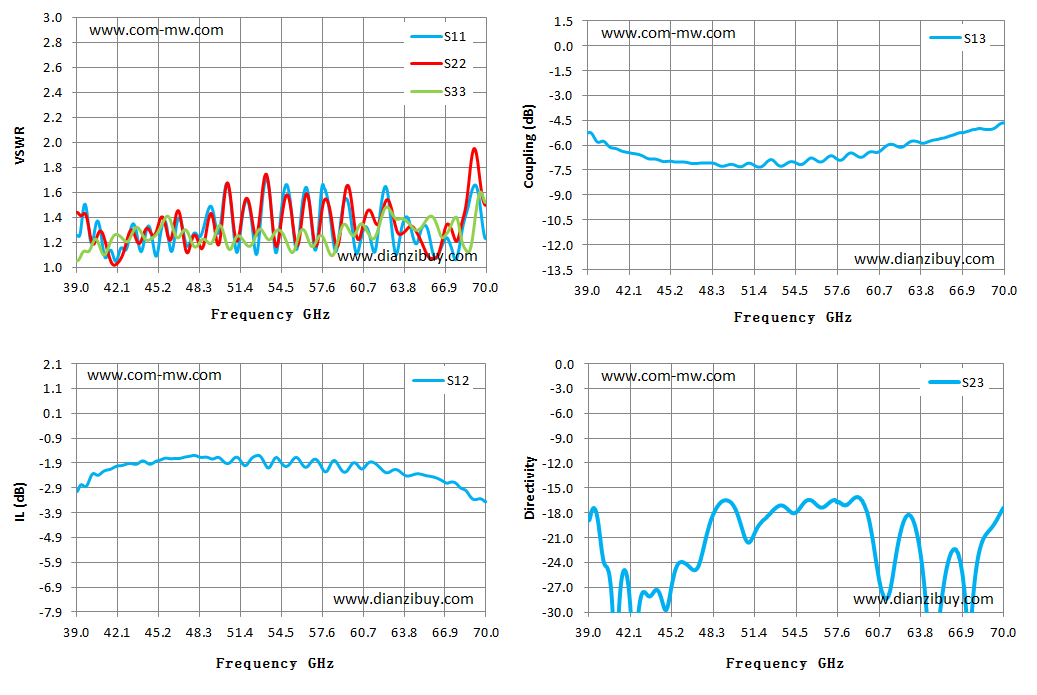

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 39.00 | 1.26 | 1.44 | 1.06 | -3.09 | -5.25 | -18.92 |
| 41.21 | 1.08 | 1.19 | 1.12 | -2.23 | -6.22 | -31.18 |
| 43.43 | 1.33 | 1.26 | 1.32 | -1.99 | -6.77 | -27.98 |
| 45.64 | 1.38 | 1.37 | 1.39 | -1.75 | -7.01 | -24.25 |
| 47.86 | 1.27 | 1.26 | 1.18 | -1.63 | -7.07 | -20.45 |
| 50.07 | 1.52 | 1.45 | 1.29 | -1.84 | -7.24 | -18.07 |
| 52.29 | 1.34 | 1.39 | 1.19 | -1.75 | -7.08 | -18.57 |
| 54.50 | 1.48 | 1.39 | 1.29 | -1.93 | -7.06 | -17.90 |
| 56.71 | 1.44 | 1.45 | 1.18 | -1.95 | -6.85 | -17.14 |
| 58.93 | 1.29 | 1.24 | 1.27 | -2.09 | -6.56 | -16.15 |
| 61.14 | 1.28 | 1.46 | 1.27 | -1.92 | -6.10 | -28.34 |
| 63.36 | 1.15 | 1.28 | 1.39 | -2.22 | -5.75 | -19.46 |
| 65.57 | 1.31 | 1.10 | 1.40 | -2.45 | -5.55 | -25.98 |
| 67.79 | 1.07 | 1.21 | 1.40 | -2.77 | -5.06 | -26.95 |
| 70.00 | 1.23 | 1.50 | 1.52 | -3.49 | -4.65 | -17.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
