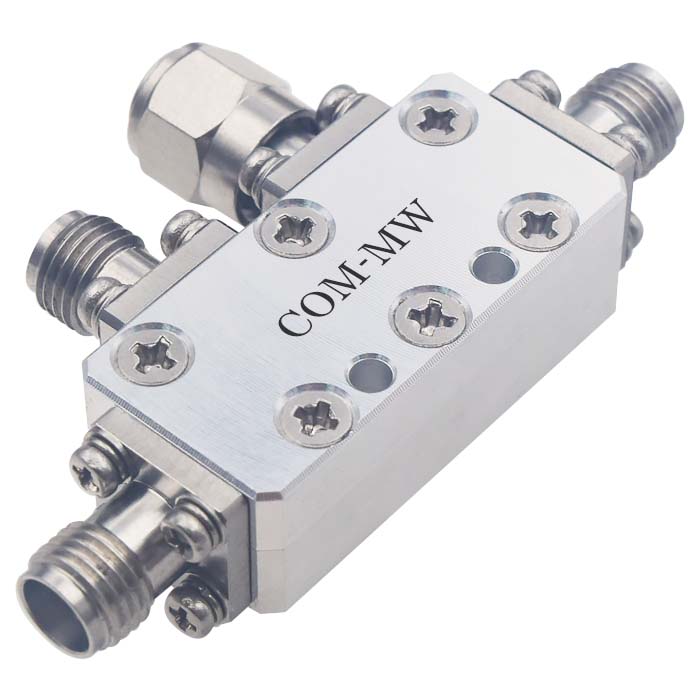

2~4GHz, 耦合度 6dB, SMA, 40W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 4 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 理论损耗 | 1.25 | dB | ||
| 耦合度 | 5 | 6 | 7 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |

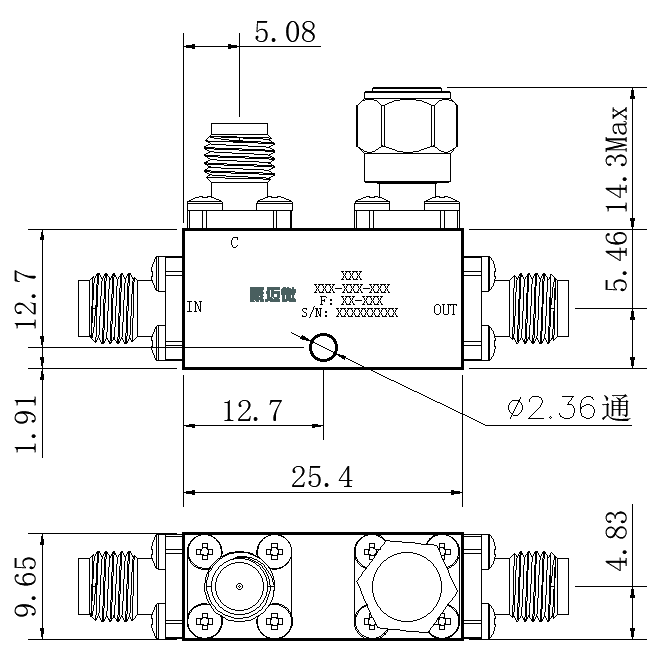

| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 40W设计保证 |
| 峰值功率 | 3000W |
| 工作温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

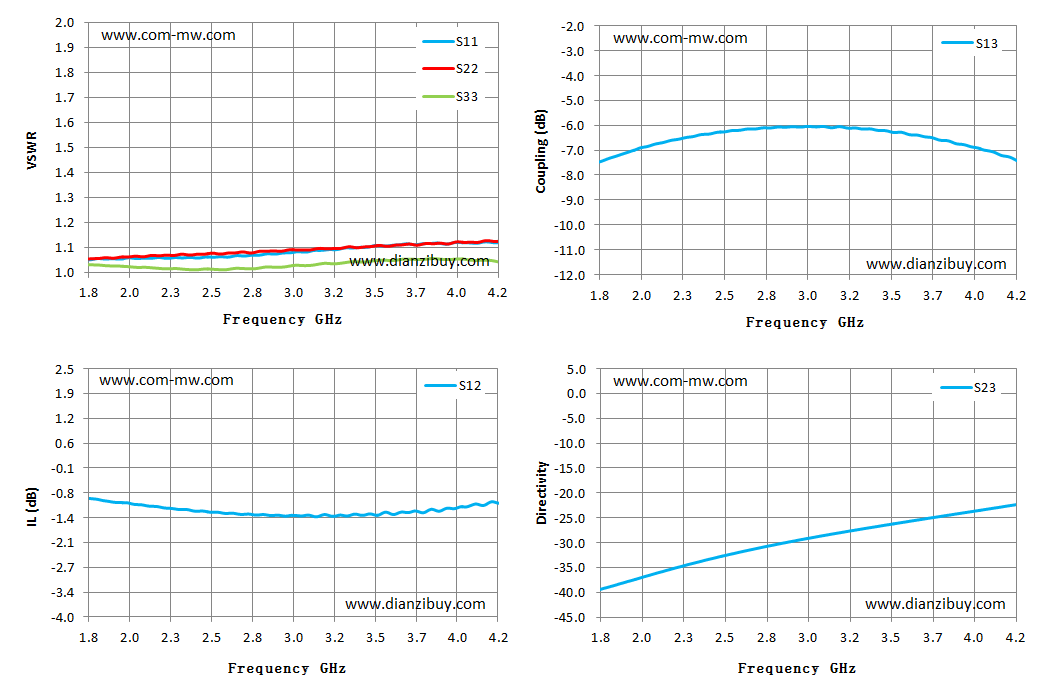

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 1.80 | 1.05 | 1.06 | 1.03 | -0.89 | -7.47 | -39.36 |
| 1.97 | 1.06 | 1.06 | 1.03 | -1.00 | -7.07 | -37.68 |
| 2.14 | 1.06 | 1.07 | 1.02 | -1.09 | -6.73 | -35.96 |
| 2.31 | 1.06 | 1.07 | 1.02 | -1.17 | -6.48 | -34.35 |
| 2.49 | 1.06 | 1.08 | 1.02 | -1.24 | -6.27 | -32.79 |
| 2.66 | 1.07 | 1.08 | 1.02 | -1.29 | -6.15 | -31.48 |
| 2.83 | 1.07 | 1.09 | 1.02 | -1.32 | -6.07 | -30.25 |
| 3.00 | 1.08 | 1.09 | 1.03 | -1.34 | -6.05 | -29.11 |
| 3.17 | 1.09 | 1.10 | 1.04 | -1.33 | -6.06 | -28.07 |
| 3.34 | 1.10 | 1.10 | 1.04 | -1.33 | -6.15 | -27.07 |
| 3.51 | 1.11 | 1.11 | 1.05 | -1.31 | -6.29 | -26.11 |
| 3.69 | 1.11 | 1.11 | 1.05 | -1.25 | -6.47 | -25.11 |
| 3.86 | 1.12 | 1.12 | 1.05 | -1.23 | -6.75 | -24.20 |
| 4.03 | 1.12 | 1.12 | 1.05 | -1.10 | -7.01 | -23.28 |
| 4.20 | 1.12 | 1.13 | 1.04 | -1.02 | -7.41 | -22.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
