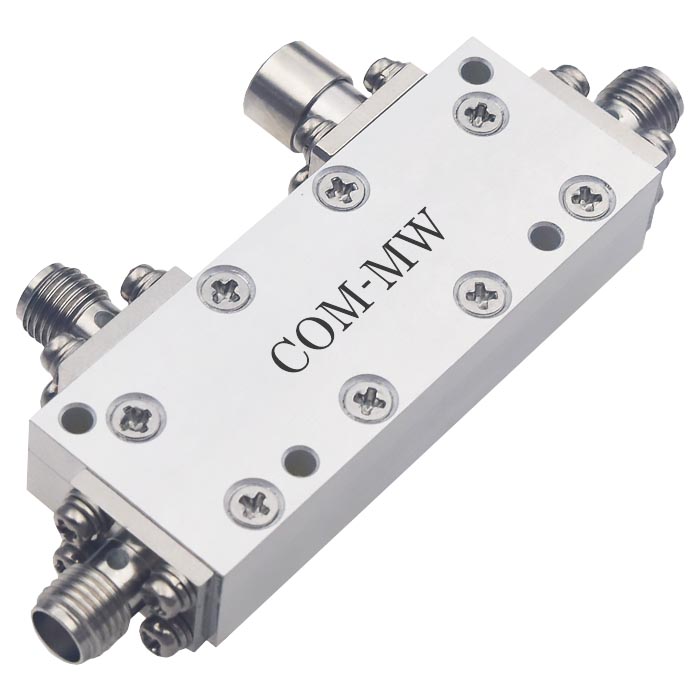

2~8GHz, 耦合度 6dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 理论损耗 | 1.25 | dB | ||
| 耦合度 | 5 | 6 | 7 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

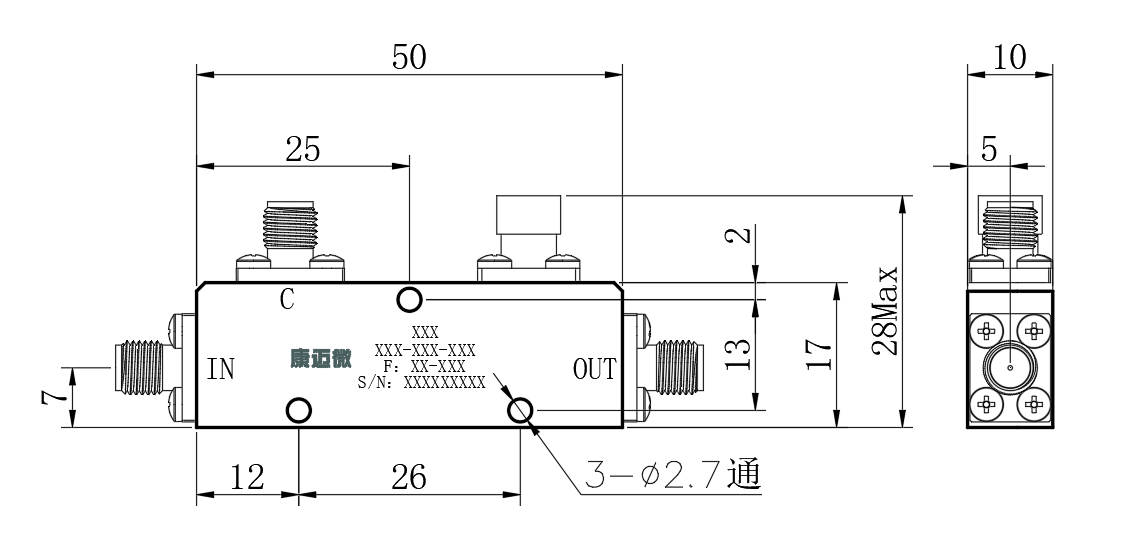

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.00 | 1.00 | 1.02 | 0.00 | -48.12 | -28.38 |
| 0.64 | 1.09 | 1.09 | 1.07 | -0.30 | -12.58 | -34.54 |
| 1.29 | 1.03 | 1.03 | 1.08 | -0.83 | -7.98 | -35.21 |
| 1.93 | 1.04 | 1.05 | 1.03 | -1.25 | -6.36 | -32.66 |
| 2.57 | 1.01 | 1.04 | 1.05 | -1.41 | -5.91 | -28.84 |
| 3.21 | 1.15 | 1.13 | 1.07 | -1.45 | -5.99 | -25.75 |
| 3.86 | 1.19 | 1.18 | 1.05 | -1.46 | -6.02 | -24.90 |
| 4.50 | 1.04 | 1.06 | 1.14 | -1.46 | -5.97 | -27.80 |
| 5.14 | 1.15 | 1.14 | 1.10 | -1.50 | -5.99 | -42.06 |
| 5.79 | 1.15 | 1.10 | 1.05 | -1.42 | -6.16 | -29.80 |
| 6.43 | 1.07 | 1.09 | 1.15 | -1.39 | -6.29 | -24.93 |
| 7.07 | 1.17 | 1.17 | 1.09 | -1.49 | -6.12 | -25.72 |
| 7.71 | 1.11 | 1.10 | 1.07 | -1.57 | -5.87 | -28.54 |
| 8.36 | 1.04 | 1.03 | 1.17 | -1.44 | -6.22 | -26.63 |
| 9.00 | 1.08 | 1.08 | 1.17 | -1.11 | -7.66 | -23.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
