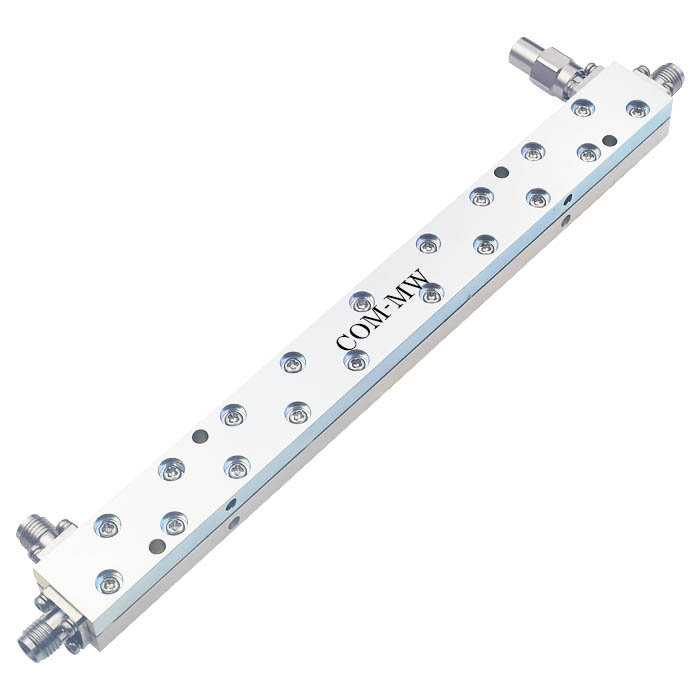

0.45~18GHz, 耦合度 9dB, SMA, 50W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.45 | ~ | 18 | GHz |
| 插入损耗 | 1.8 | dB(不包含理论损耗0.58dB) | ||
| 耦合度 | 8 | 9 | 10 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

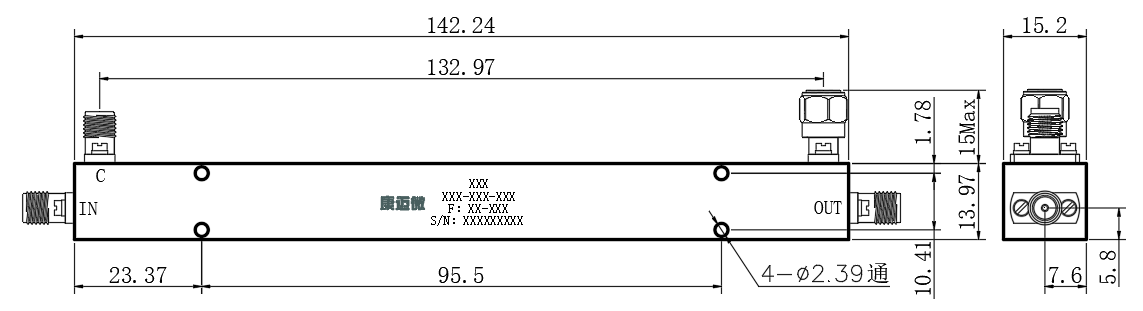

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

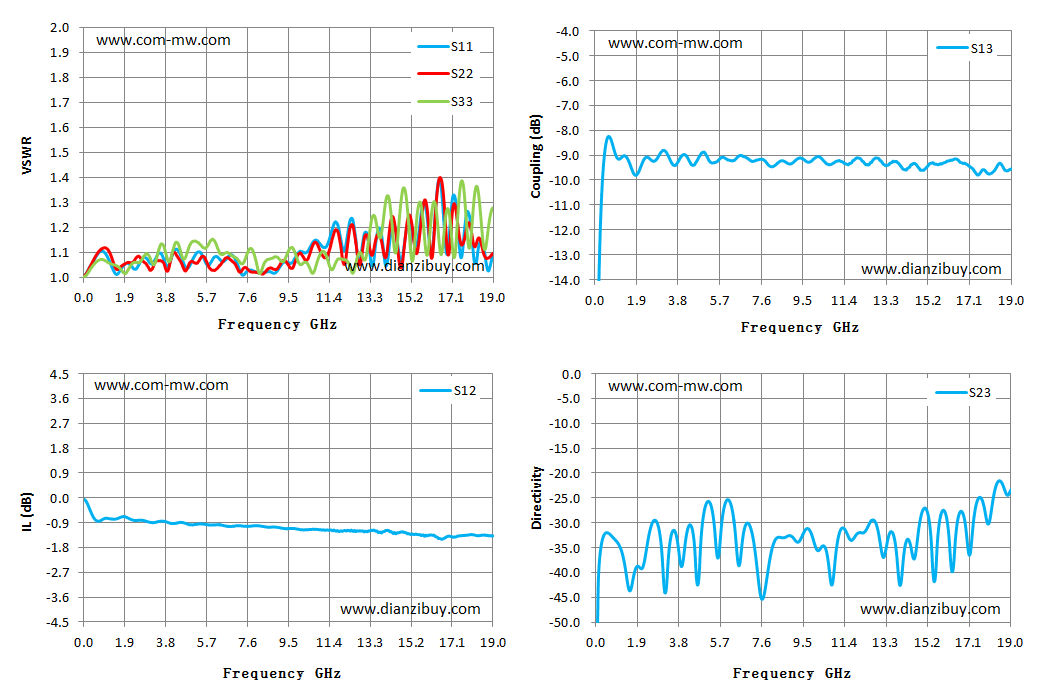

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.01 | 1.01 | -0.06 | -45.83 | -66.70 |
| 1.37 | 1.03 | 1.06 | 1.05 | -0.77 | -9.02 | -39.90 |
| 2.72 | 1.08 | 1.07 | 1.08 | -0.81 | -9.24 | -29.49 |
| 4.08 | 1.08 | 1.09 | 1.09 | -0.93 | -8.97 | -34.43 |
| 5.44 | 1.10 | 1.08 | 1.13 | -0.94 | -9.31 | -31.76 |
| 6.79 | 1.09 | 1.07 | 1.10 | -1.04 | -9.05 | -31.32 |
| 8.15 | 1.02 | 1.02 | 1.02 | -1.01 | -9.45 | -33.98 |
| 9.51 | 1.06 | 1.05 | 1.11 | -1.11 | -9.15 | -31.96 |
| 10.86 | 1.15 | 1.13 | 1.07 | -1.15 | -9.33 | -41.36 |
| 12.22 | 1.16 | 1.12 | 1.07 | -1.19 | -9.25 | -32.04 |
| 13.57 | 1.15 | 1.16 | 1.22 | -1.21 | -9.28 | -31.94 |
| 14.93 | 1.17 | 1.17 | 1.34 | -1.25 | -9.61 | -27.80 |
| 16.29 | 1.23 | 1.21 | 1.30 | -1.37 | -9.20 | -39.71 |
| 17.64 | 1.16 | 1.14 | 1.36 | -1.37 | -9.63 | -25.08 |
| 19.00 | 1.09 | 1.10 | 1.28 | -1.38 | -9.55 | -23.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
