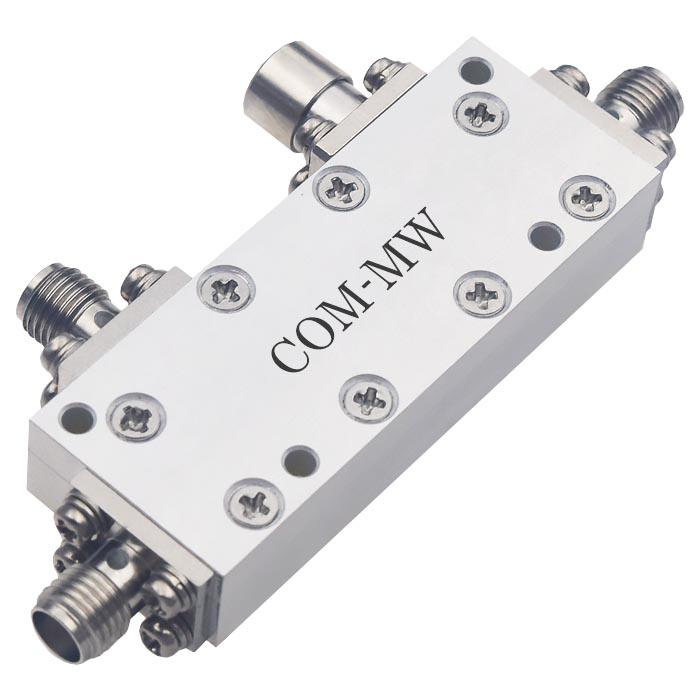

6~18GHz, 耦合度30dB, SMA, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 29 | 30 | 31 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

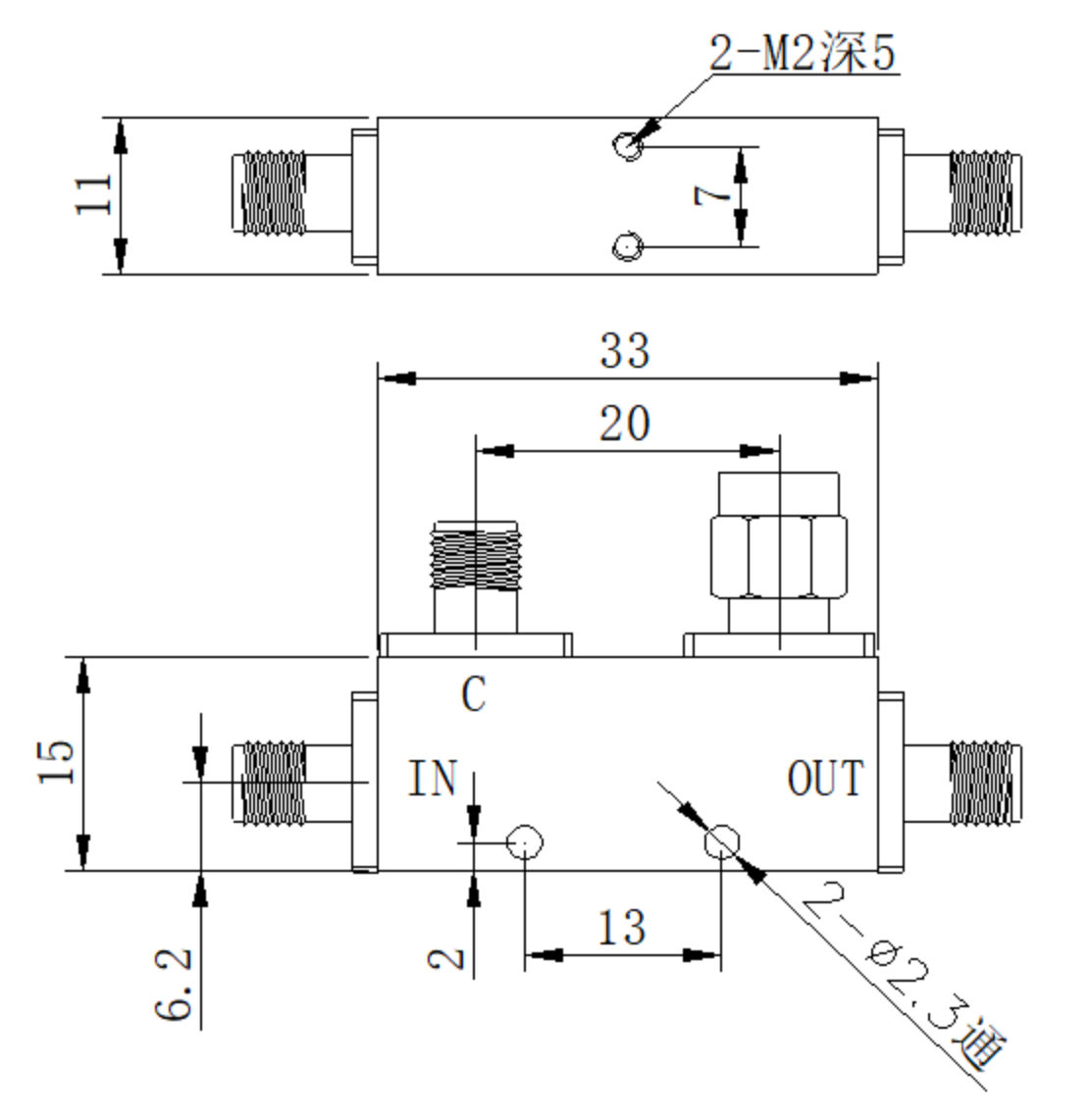

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

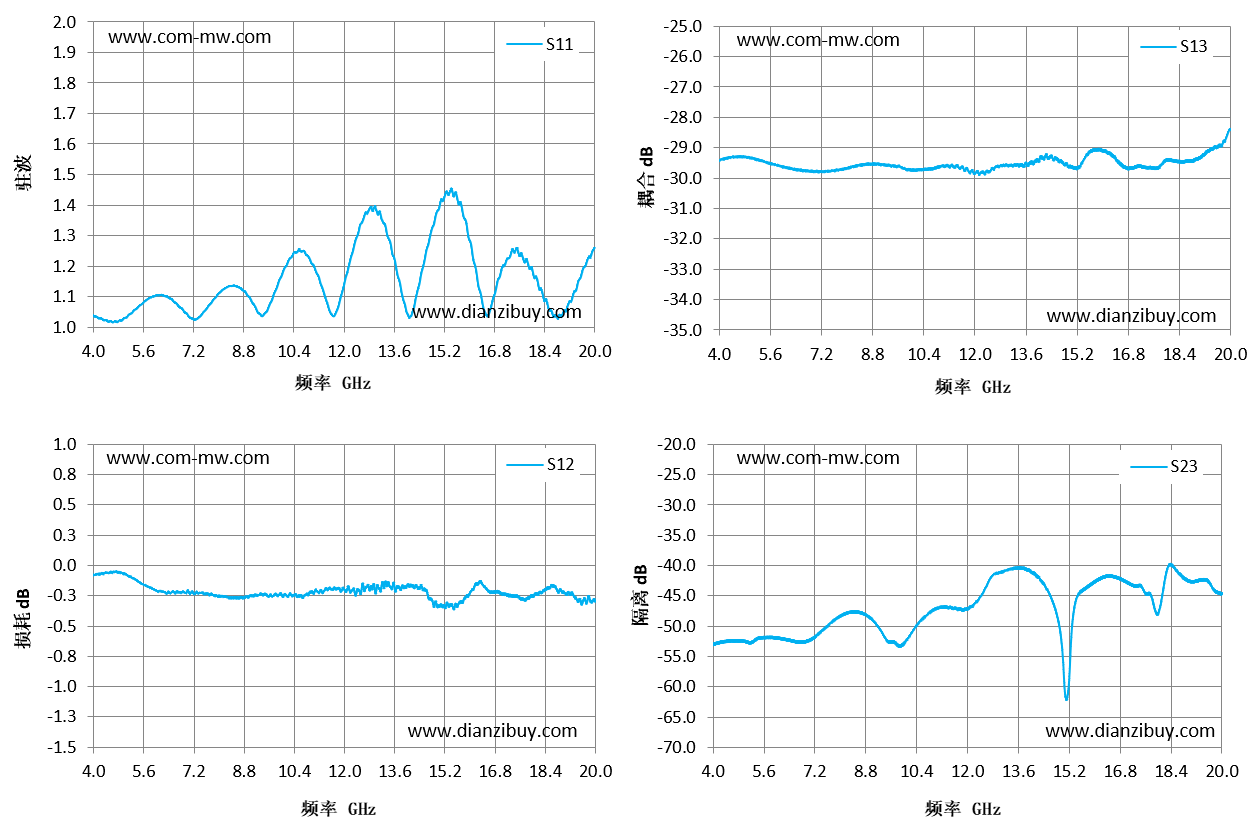

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 4 | 1.04 | -0.08 | -29.42 | -53.02 |
| 5.14 | 1.04 | -0.09 | -29.38 | -52.74 |
| 6.29 | 1.1 | -0.22 | -29.7 | -52.21 |
| 7.43 | 1.04 | -0.23 | -29.78 | -50.76 |
| 8.57 | 1.13 | -0.27 | -29.55 | -47.71 |
| 9.71 | 1.09 | -0.25 | -29.66 | -52.7 |
| 10.86 | 1.23 | -0.23 | -29.64 | -47.56 |
| 12 | 1.14 | -0.2 | -29.84 | -47.17 |
| 13.14 | 1.38 | -0.21 | -29.58 | -40.98 |
| 14.29 | 1.09 | -0.17 | -29.35 | -42.35 |
| 15.43 | 1.45 | -0.33 | -29.37 | -45.42 |
| 16.57 | 1.04 | -0.21 | -29.55 | -41.8 |
| 17.71 | 1.23 | -0.28 | -29.68 | -44.6 |
| 18.86 | 1.03 | -0.21 | -29.42 | -42.26 |
| 20 | 1.26 | -0.29 | -28.38 | -44.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
