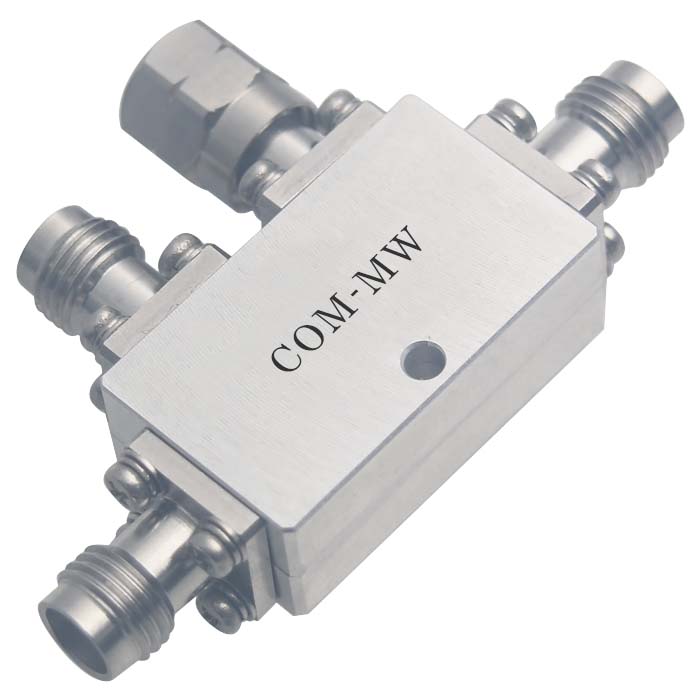

18~50GHz, 耦合度10dB, 2.4, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 2 | dB | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 8 | 10 | dB | |
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 2 |

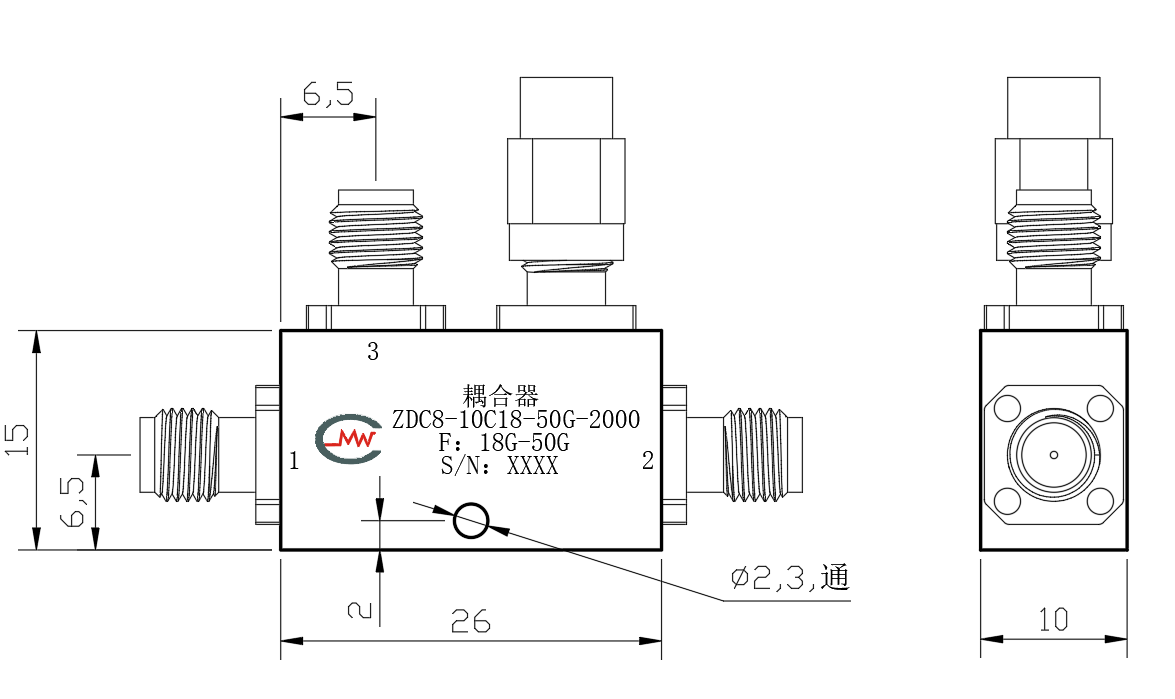

| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 |
| 输出端口 | 2 |
| 耦合端口 | 3 |

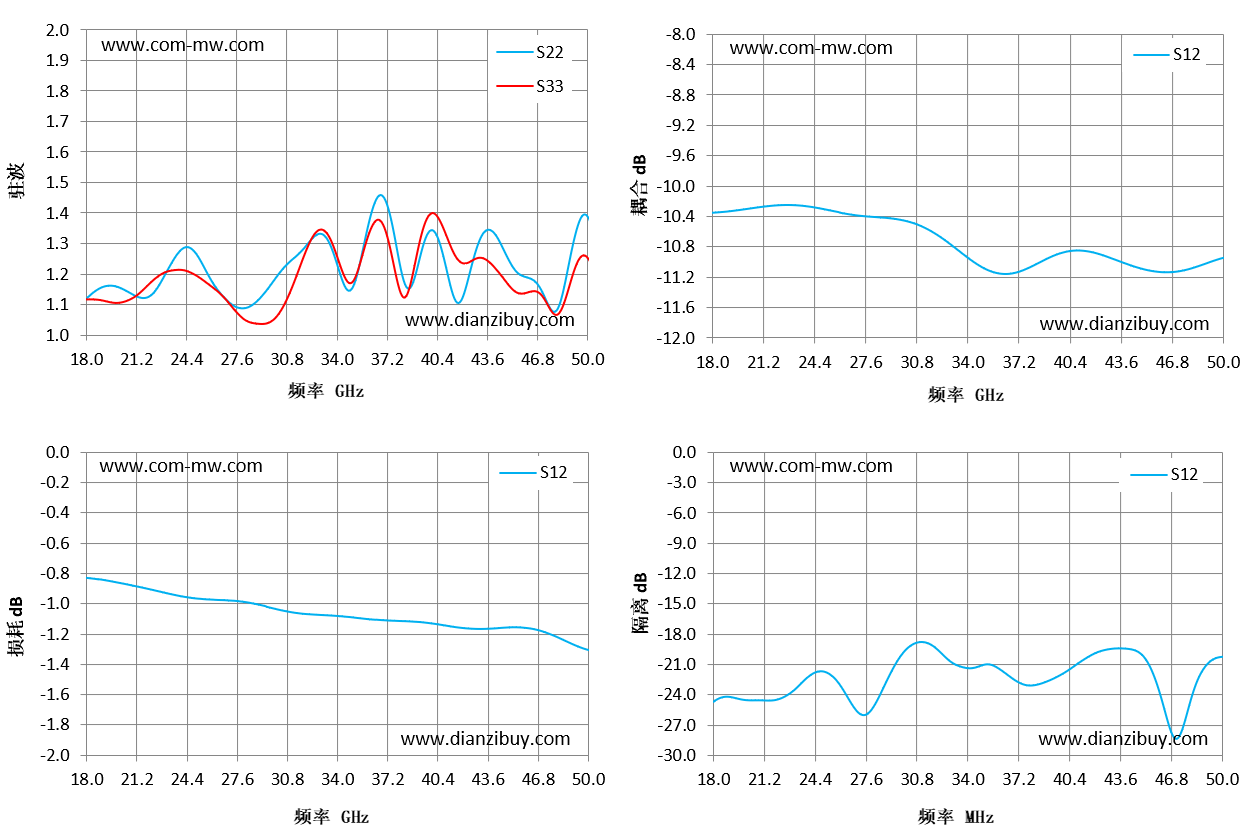

| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 耦合 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 18 | 1.11 | 1.12 | -0.83 | -10.35 | -24.75 |
| 20.29 | 1.15 | 1.11 | -0.86 | -10.3 | -24.54 |
| 22.57 | 1.15 | 1.19 | -0.92 | -10.25 | -24.18 |
| 24.86 | 1.28 | 1.2 | -0.96 | -10.3 | -21.67 |
| 27.14 | 1.11 | 1.1 | -0.98 | -10.39 | -25.76 |
| 29.43 | 1.14 | 1.04 | -1.02 | -10.44 | -21.13 |
| 31.71 | 1.27 | 1.23 | -1.07 | -10.6 | -19.02 |
| 34 | 1.24 | 1.26 | -1.08 | -10.94 | -21.35 |
| 36.29 | 1.41 | 1.36 | -1.11 | -11.16 | -21.69 |
| 38.57 | 1.15 | 1.14 | -1.12 | -11.01 | -22.94 |
| 40.86 | 1.26 | 1.35 | -1.14 | -10.85 | -21.09 |
| 43.14 | 1.31 | 1.25 | -1.17 | -10.96 | -19.45 |
| 45.43 | 1.21 | 1.14 | -1.16 | -11.12 | -21.02 |
| 47.71 | 1.08 | 1.08 | -1.21 | -11.1 | -26.52 |
| 50 | 1.39 | 1.25 | -1.31 | -10.95 | -20.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
