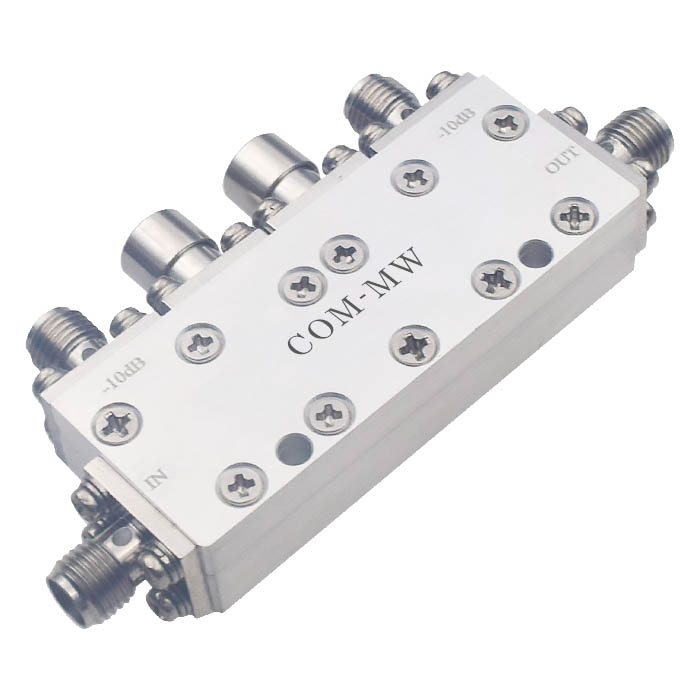

4000~8000MHz, 双定向耦合度10dB, SMA, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，双定向耦合器。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4000 | ~ | 8000 | MHz |
| 插入损耗 | 1.3 | dB | ||
| 双定向耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |

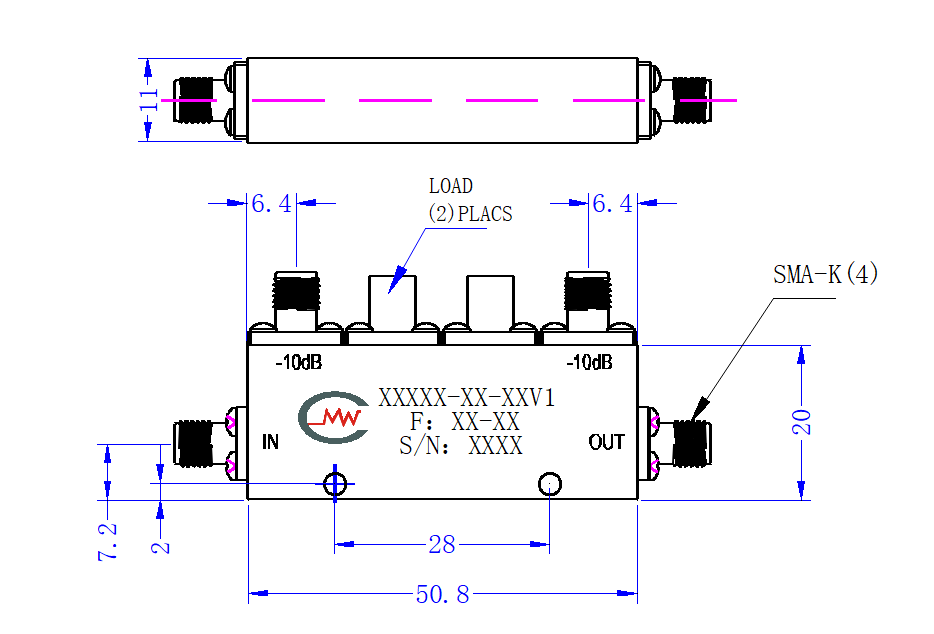

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 10W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | -10dB（一个正向，一个反向） |

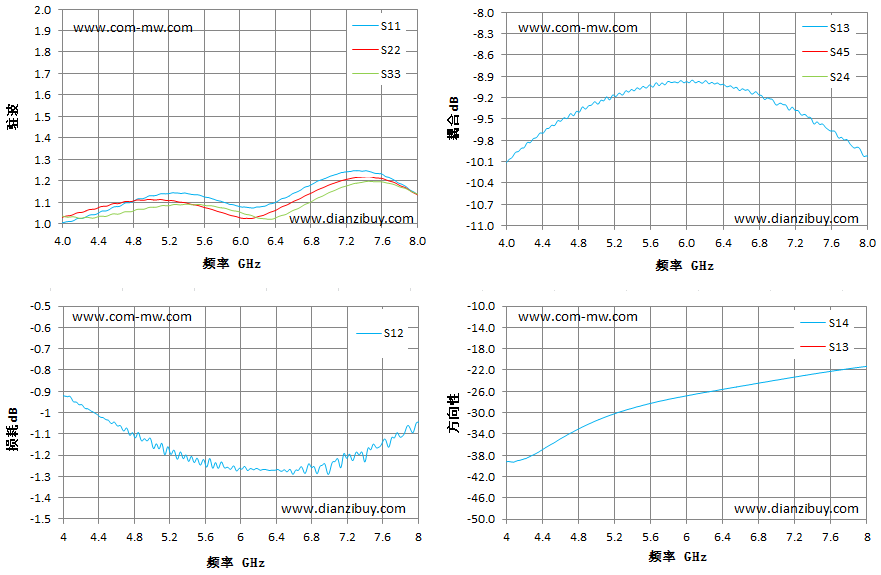

| 频率 GHz | S11 驻波 | S13 耦合 dB | S14 方向性 |
|---|---|---|---|
| 4 | 1 | -10.12 | -39.19 |
| 4.29 | 1.04 | -9.8 | -38 |
| 4.57 | 1.08 | -9.53 | -35.22 |
| 4.86 | 1.12 | -9.34 | -32.56 |
| 5.14 | 1.14 | -9.23 | -30.55 |
| 5.43 | 1.14 | -9.09 | -29 |
| 5.71 | 1.11 | -9.01 | -27.82 |
| 6 | 1.08 | -8.98 | -26.84 |
| 6.29 | 1.08 | -9 | -25.95 |
| 6.57 | 1.13 | -9.09 | -25.12 |
| 6.86 | 1.2 | -9.23 | -24.28 |
| 7.14 | 1.24 | -9.37 | -23.48 |
| 7.43 | 1.25 | -9.55 | -22.68 |
| 7.71 | 1.21 | -9.76 | -21.97 |
| 8 | 1.14 | -10.03 | -21.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
