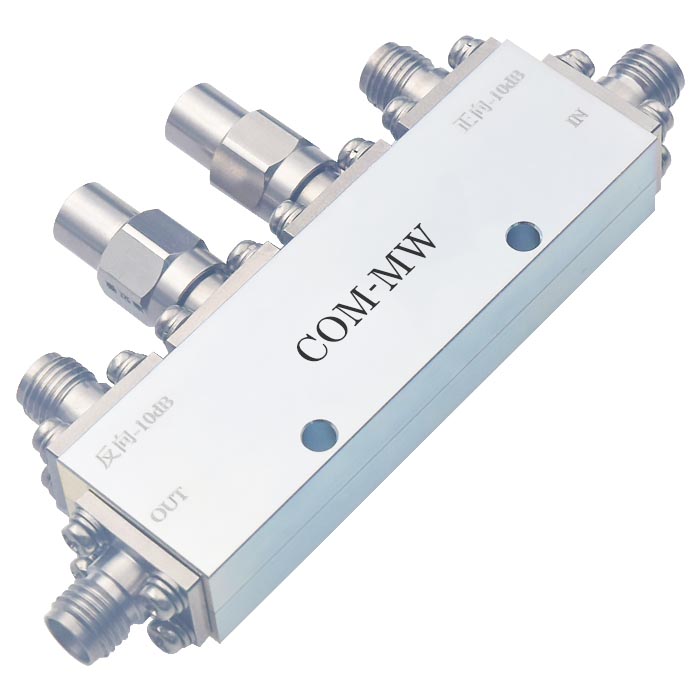

8000~21000MHz, 耦合度10dB, SMA, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8000 | ~ | 21000 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

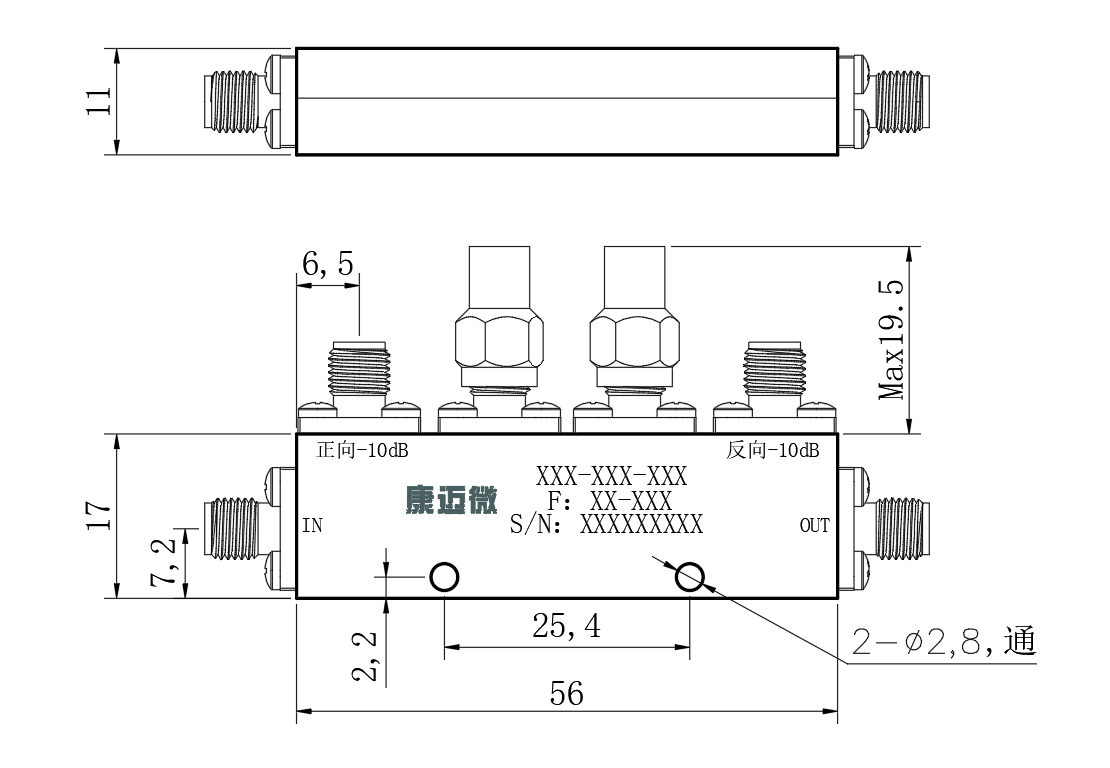

| 输入端口 | IN | |
| 输出端口 | OUT | --- |
| 耦合端口 | 正向-10dB | --- |
| 耦合端口 | 反向-10dB | --- |
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 7 | 1.17 | -1.02 | -10.21 | -9.98 | -29.64 |
| 8.07 | 1.06 | -1.07 | -9.98 | -9.79 | -32.95 |
| 9.14 | 1.18 | -1.16 | -9.94 | -9.73 | -33.55 |
| 10.21 | 1.12 | -1.16 | -9.85 | -9.75 | -31.67 |
| 11.29 | 1.39 | -1.32 | -9.76 | -9.6 | -29.75 |
| 12.36 | 1.1 | -1.24 | -9.68 | -9.61 | -27.55 |
| 13.43 | 1.15 | -1.3 | -9.69 | -9.6 | -30.6 |
| 14.5 | 1.17 | -1.35 | -9.72 | -9.61 | -35.22 |
| 15.57 | 1.14 | -1.38 | -9.66 | -9.61 | -26.89 |
| 16.64 | 1.08 | -1.43 | -9.75 | -9.74 | -27.72 |
| 17.71 | 1.07 | -1.44 | -9.73 | -9.67 | -36.9 |
| 18.79 | 1.28 | -1.57 | -9.66 | -9.62 | -28.98 |
| 19.86 | 1.05 | -1.52 | -9.8 | -9.72 | -28.13 |
| 20.93 | 1.07 | -1.55 | -9.82 | -9.67 | -34.54 |
| 22 | 1.14 | -1.57 | -9.92 | -9.93 | -36.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
