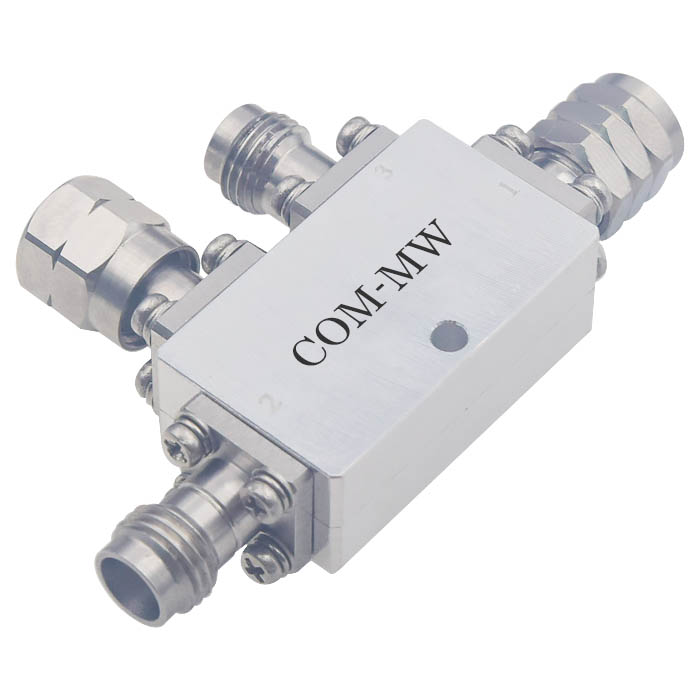

18~50GHz, 耦合度10dB, 1.85, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 2 | dB | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 8 | 10 | dB | |
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 2 |

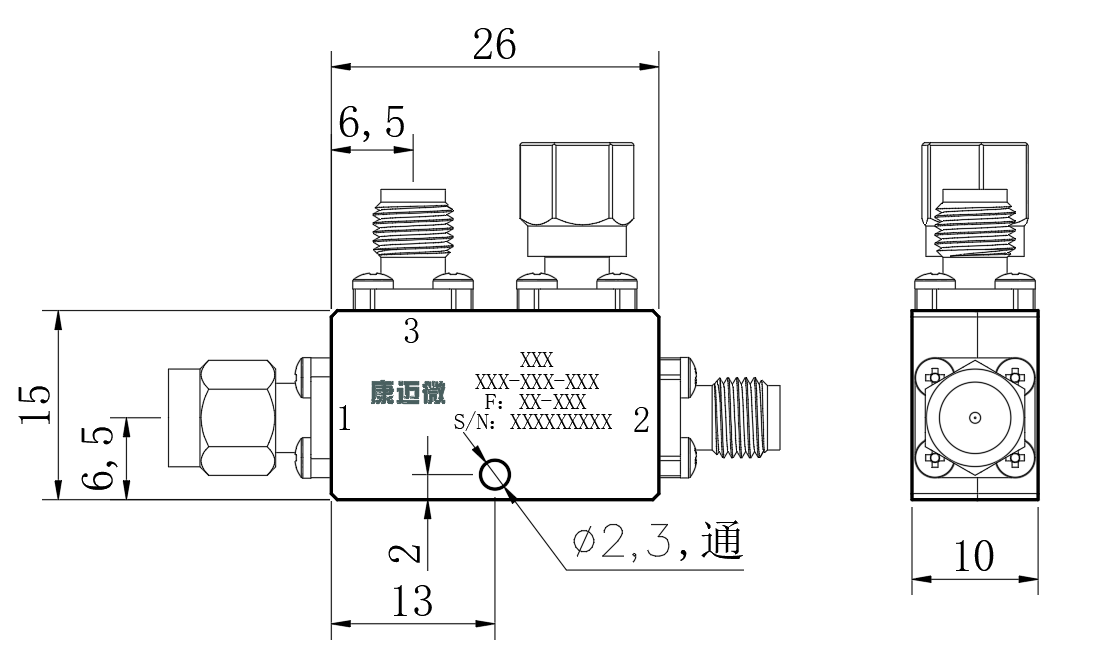

| 接口形式 | 1.85-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 10W |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1(1.85mm-J） |
| 输出端口 | 2(1.85mm-K） |
| 耦合端口 | 3(1.85mm-K) |

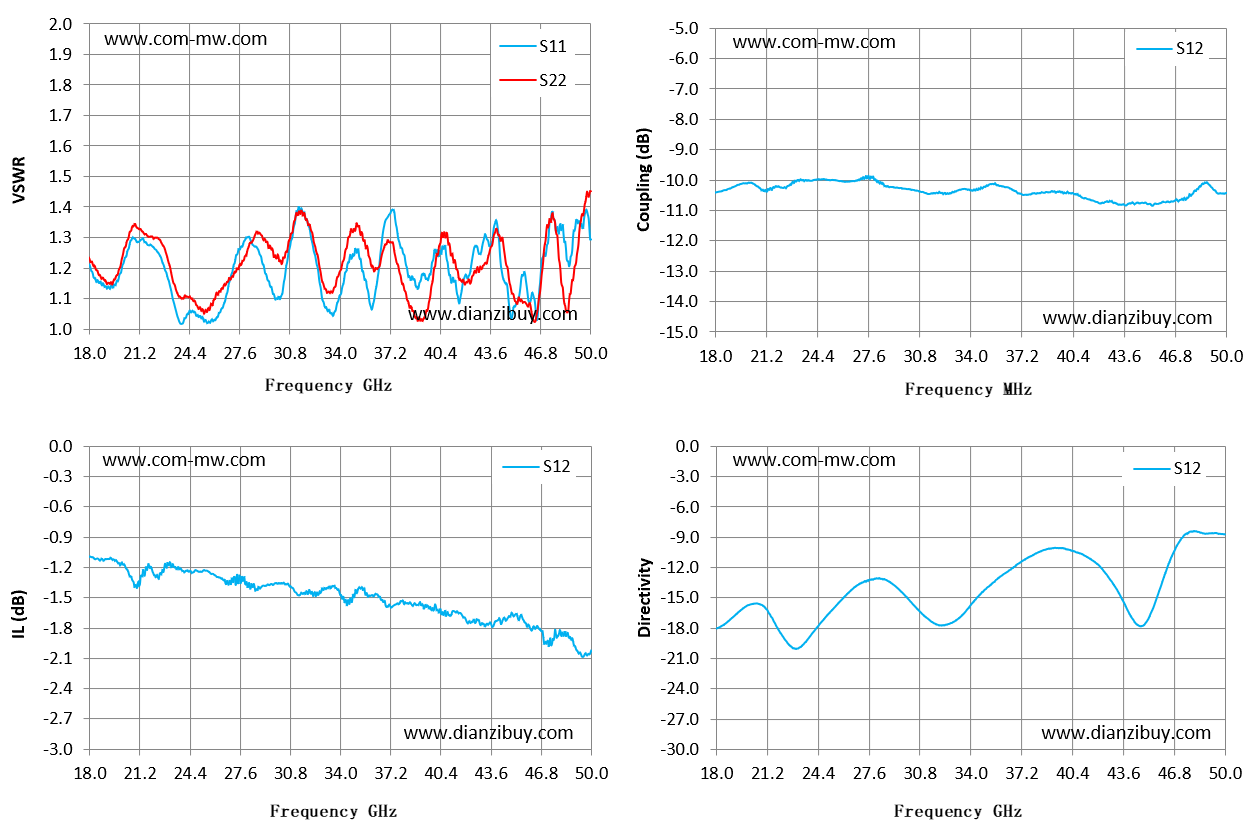

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 耦合 dB | S12 方向性 |
|---|---|---|---|---|---|
| 18 | 1.21 | 1.23 | -1.1 | -10.4 | -18.05 |
| 20.29 | 1.23 | 1.27 | -1.19 | -10.09 | -15.61 |
| 22.57 | 1.24 | 1.29 | -1.27 | -10.19 | -19.64 |
| 24.86 | 1.04 | 1.08 | -1.24 | -9.98 | -16.92 |
| 27.14 | 1.18 | 1.17 | -1.32 | -9.94 | -13.55 |
| 29.43 | 1.16 | 1.27 | -1.38 | -10.25 | -14.08 |
| 31.71 | 1.38 | 1.38 | -1.46 | -10.42 | -17.54 |
| 34 | 1.11 | 1.19 | -1.47 | -10.33 | -15.79 |
| 36.29 | 1.13 | 1.2 | -1.47 | -10.23 | -12.49 |
| 38.57 | 1.17 | 1.07 | -1.58 | -10.41 | -10.31 |
| 40.86 | 1.22 | 1.3 | -1.67 | -10.54 | -10.6 |
| 43.14 | 1.28 | 1.21 | -1.76 | -10.76 | -13.97 |
| 45.43 | 1.1 | 1.1 | -1.7 | -10.8 | -16.3 |
| 47.71 | 1.35 | 1.35 | -1.86 | -10.48 | -8.57 |
| 50 | 1.29 | 1.45 | -2.03 | -10.41 | -8.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
