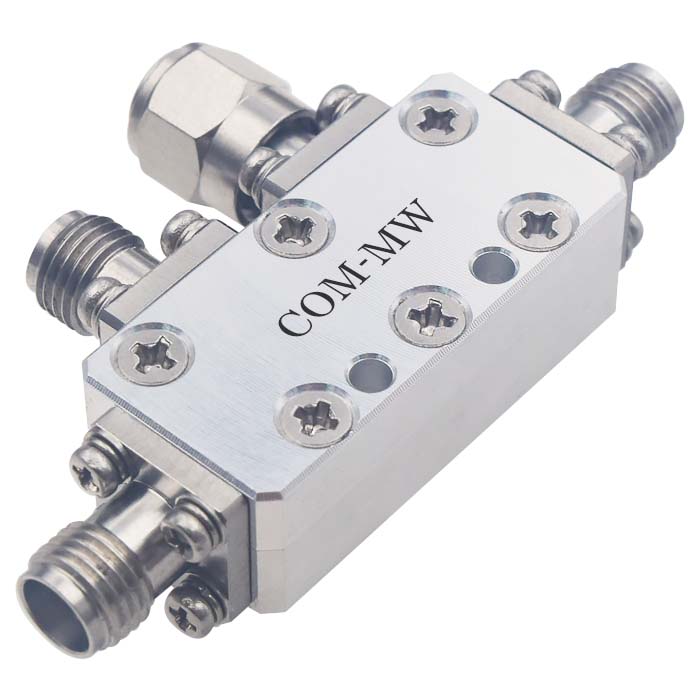

6~18GHz, 耦合度10dB, SMA, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

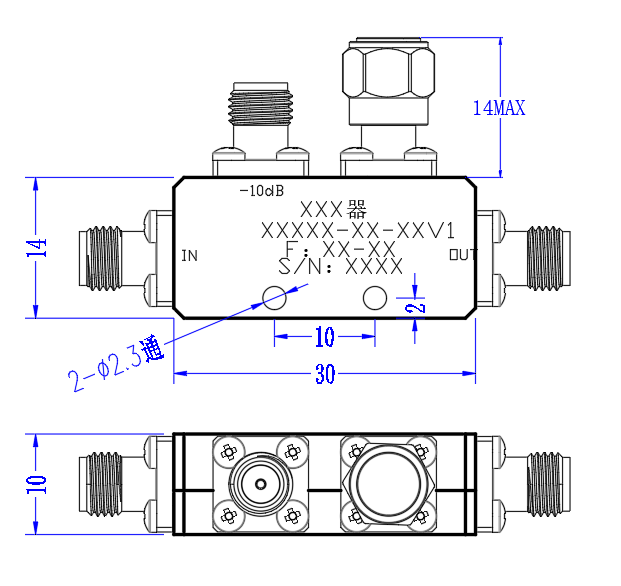

| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | -10dB |

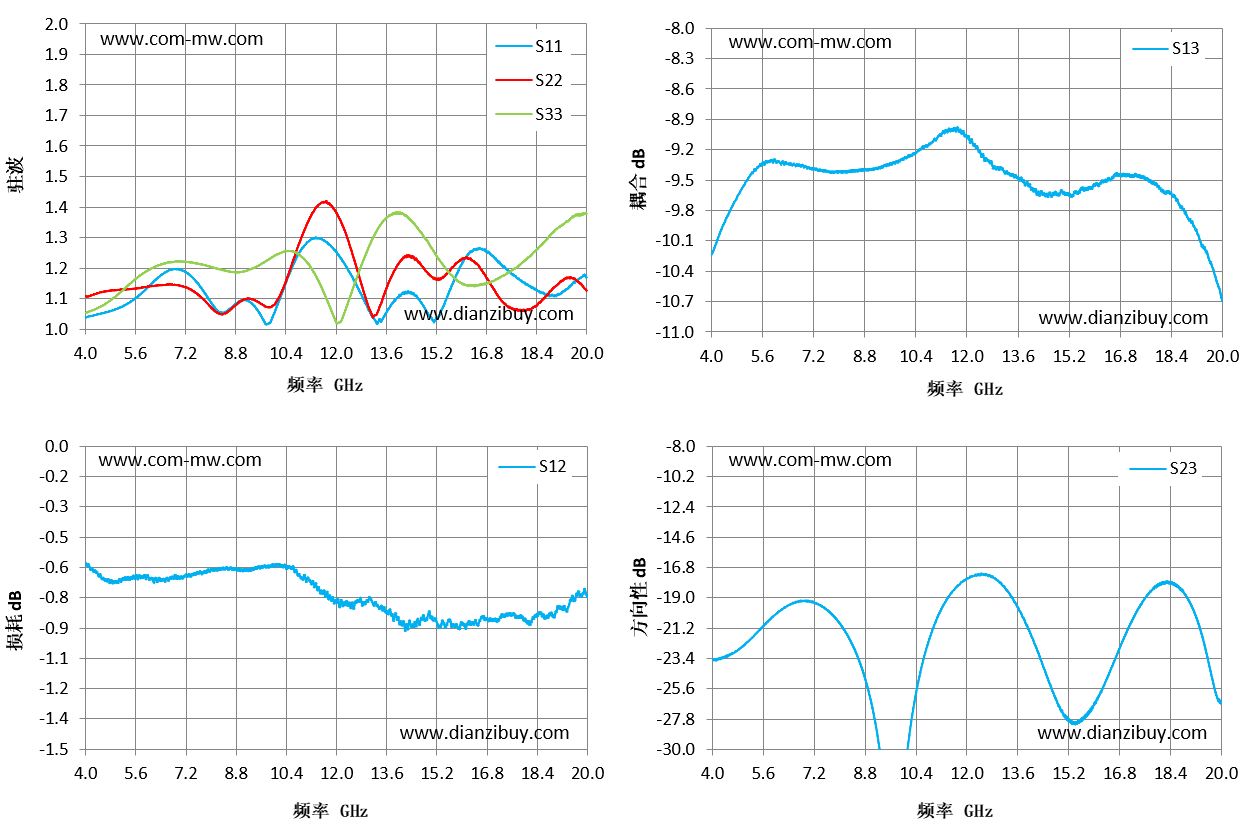

| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 dB |
|---|---|---|---|---|---|
| 4 | 1.04 | 1.05 | -0.58 | -10.24 | -23.53 |
| 5.14 | 1.07 | 1.12 | -0.66 | -9.49 | -22.14 |
| 6.29 | 1.17 | 1.21 | -0.67 | -9.34 | -19.69 |
| 7.43 | 1.17 | 1.22 | -0.63 | -9.41 | -19.6 |
| 8.57 | 1.06 | 1.19 | -0.61 | -9.41 | -23.31 |
| 9.71 | 1.02 | 1.22 | -0.59 | -9.33 | -40.36 |
| 10.86 | 1.25 | 1.24 | -0.65 | -9.14 | -21.72 |
| 12 | 1.25 | 1.02 | -0.77 | -9.08 | -17.62 |
| 13.14 | 1.04 | 1.29 | -0.77 | -9.4 | -18.15 |
| 14.29 | 1.12 | 1.37 | -0.9 | -9.64 | -23.28 |
| 15.43 | 1.07 | 1.21 | -0.88 | -9.62 | -28.11 |
| 16.57 | 1.26 | 1.14 | -0.86 | -9.47 | -23.97 |
| 17.71 | 1.17 | 1.2 | -0.85 | -9.51 | -18.71 |
| 18.86 | 1.11 | 1.31 | -0.83 | -9.83 | -18.75 |
| 20 | 1.17 | 1.38 | -0.75 | -10.7 | -26.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
