6~40GHz, 耦合度10dB, 2.92-K, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 1.8 | dB | ||
| 耦合度 | 8.2 | 10 | 11.8 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 1.7 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

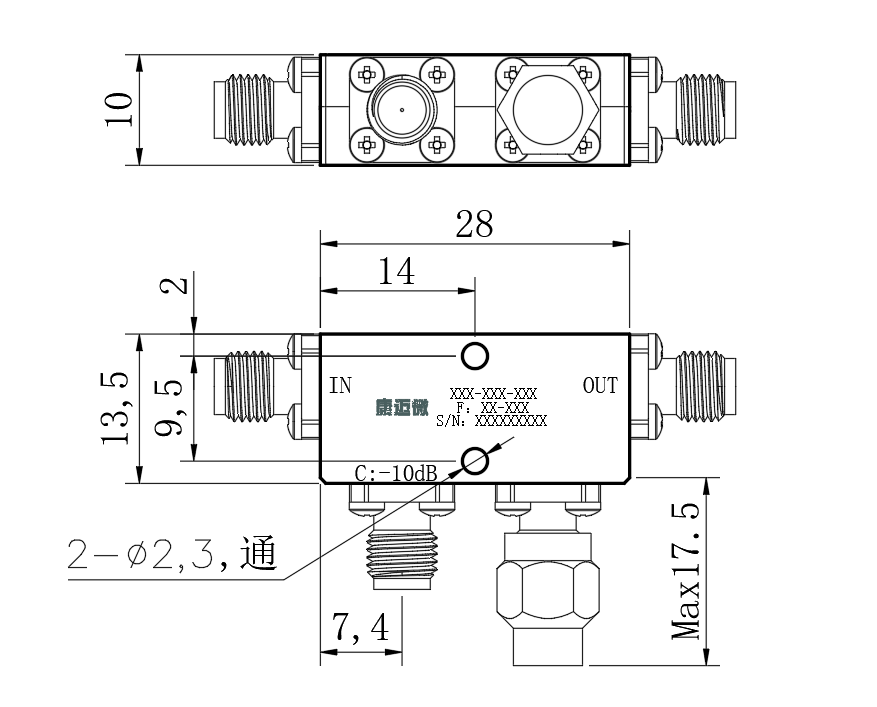

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |

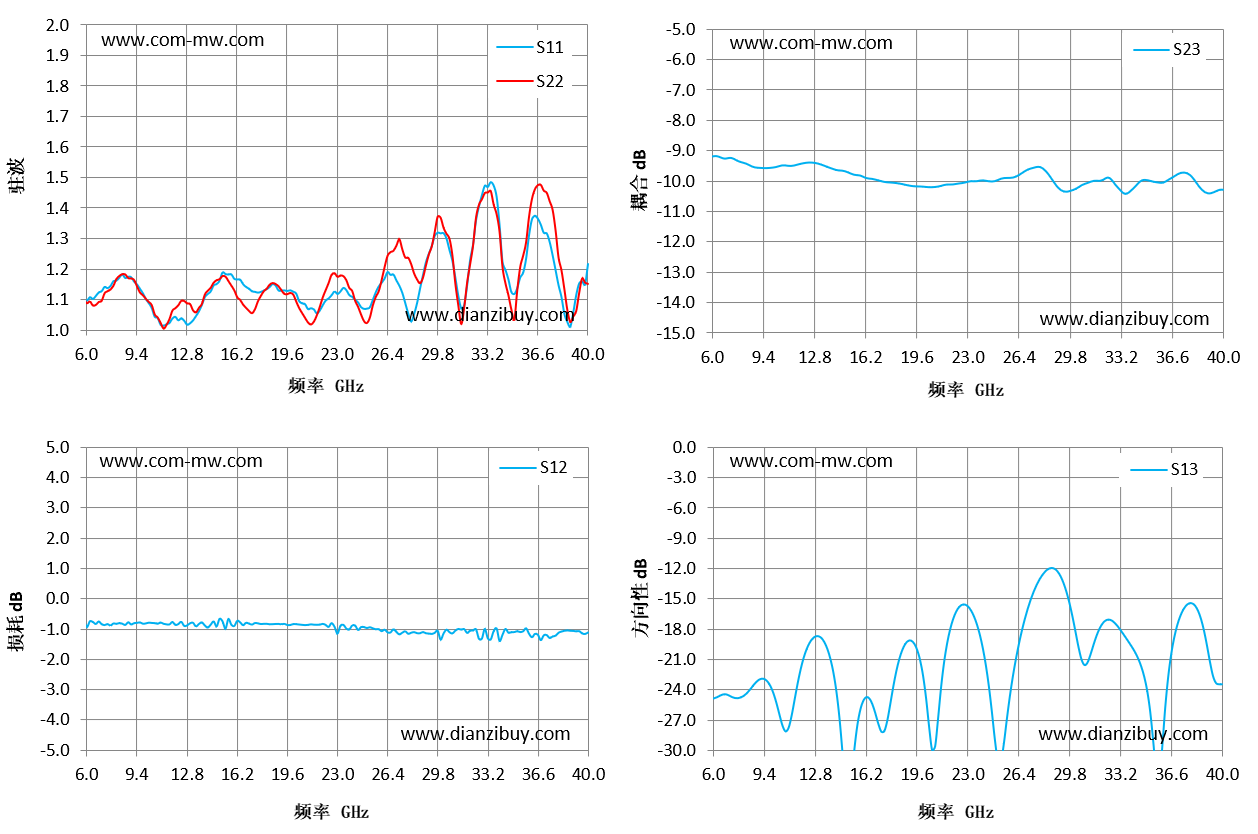

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 耦合 dB | S13 方向性 dB |
|---|---|---|---|---|---|
| 6 | 1.11 | 1.1 | -0.72 | -9.2 | -24.9 |
| 8.43 | 1.18 | 1.18 | -0.81 | -9.48 | -24.02 |
| 10.86 | 1.04 | 1.04 | -0.82 | -9.49 | -28.13 |
| 13.29 | 1.03 | 1.06 | -0.79 | -9.46 | -18.92 |
| 15.71 | 1.18 | 1.16 | -0.66 | -9.81 | -27.47 |
| 18.14 | 1.13 | 1.13 | -0.82 | -10.06 | -23.7 |
| 20.57 | 1.1 | 1.07 | -0.84 | -10.21 | -27.7 |
| 23 | 1.13 | 1.19 | -0.92 | -10.05 | -15.6 |
| 25.43 | 1.1 | 1.08 | -0.97 | -9.91 | -29.34 |
| 27.86 | 1.06 | 1.24 | -1.15 | -9.55 | -13.08 |
| 30.29 | 1.32 | 1.33 | -1.14 | -10.26 | -18.32 |
| 32.71 | 1.41 | 1.41 | -1.32 | -9.98 | -17.16 |
| 35.14 | 1.12 | 1.04 | -1.09 | -9.98 | -24.17 |
| 37.57 | 1.29 | 1.42 | -1.29 | -9.73 | -16.12 |
| 40 | 1.22 | 1.15 | -1.11 | -10.29 | -23.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
